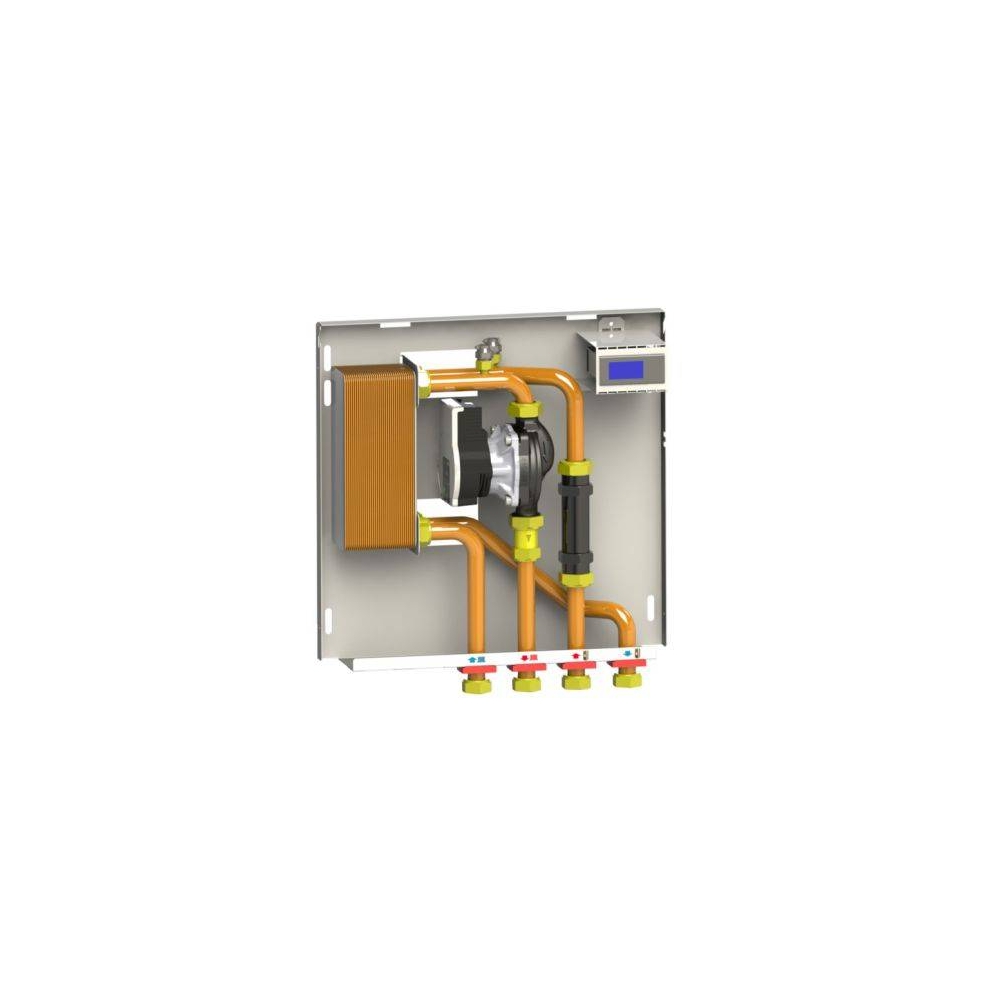

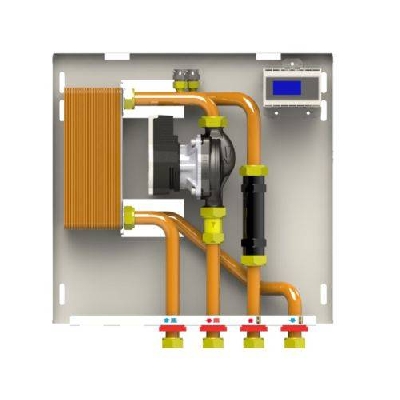

Maxiflame Modulo interfaccia caldaia/termoprodotto MX135/1HBL MINI
662,00 €
iva inclusa
Modulo Maxiflame MX135/1HBL MINI da 35-40 kW con controller elettronico integrato per collegare caldaia e termoprodotto, separandone i circuiti. Pressione nominale 6 bar, fluido a 90 °C, acqua VDI 2035 con glicole massimo 30%, ambiente 5-55 °C, tubazioni in rame Ø 20 mm.
Maxiflame Modulo interfaccia caldaia/termoprodotto MX135/1HBL MINI
Il modulo da 35-40 kW integra caldaia tradizionale e termoprodotto nel riscaldamento domestico.
Controller elettronico integrato per la gestione del calore.
Scambiatore a piastre per separare idraulicamente i circuiti.
La serie MX135/1 è sviluppata per uso domestico. Il modulo collega una caldaia a gas e una caldaia a combustibile solido. Quest’ultima può essere a vaso aperto oppure a vaso chiuso. La dotazione comprende kit di fissaggio a parete e box di copertura.
Due generatori, circuiti separati
Lo scambiatore a piastre mantiene la separazione idraulica tra i generatori. Questa soluzione evita la somma delle potenze secondo quanto richiesto dalle norme INAIL (ex ISPESL).
Componenti per la gestione del calore
Il modulo riunisce componenti idraulici e controllo elettronico.
- Il controller è integrato nel modulo per la gestione del calore nell’impianto di riscaldamento domestico.
- Lo scambiatore separa i due circuiti.
- I circolatori sono presenti in numero di uno o due, secondo configurazione.
- Due valvole di sfogo aria completano il gruppo idraulico.
- Una valvola di non ritorno fa parte della dotazione.
- Il kit di fissaggio consente il montaggio a parete.
Il box esterno è incluso.
Condizioni di esercizio e costruzione
La pressione nominale è 6 bar per il circuito idraulico.
Il fluido previsto è acqua conforme a VDI 2035. Il contenuto massimo di glicole è 30%. La temperatura del fluido è 90 °C. La temperatura ambiente prevista va da 5 a 55 °C .
Le tubazioni sono in rame Ø 20 mm .
I collegamenti utilizzano connessioni idrauliche in ottone con attacco G 3/4”.
Ghisa e ottone sono a contatto con i fluidi, insieme ad acciaio inox , rame e fibra di aramide.
Il supporto utilizza lamiera zincata 10/10 . La copertura è in lamiera decapata 10/10, verniciata RAL 9016 e fornita di serie.
La costruzione riunisce supporto e copertura nel gruppo di interfaccia.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz è l’alimentazione prevista.
Il consumo massimo è 45 W con singolo circolatore.
Con doppio circolatore il consumo massimo è 90 W.
PROTEZIONE DEL MODULO
Il grado di protezione IPX4D riguarda il modulo.
INTEGRAZIONE DOMESTICA
Il sistema utilizza il calore prodotto dalla caldaia a gas e dal termoprodotto per il riscaldamento dell’abitazione.
L’interfaccia mantiene distinti i circuiti.
La centralina integrata completa la gestione del calore .
Il montaggio a parete utilizza il kit incluso.
Interfaccia per l’impianto domestico
Il modello MX135/1HBL MINI associa separazione idraulica e controller elettronico in un modulo domestico.
La fascia di potenza è 35-40 kW .
L’impiego riguarda l’integrazione tra caldaia tradizionale e termoprodotto .
La separazione dei circuiti è affidata allo scambiatore a piastre.
DOTAZIONE PER IL MONTAGGIO
Sono inclusi box di copertura e kit di fissaggio a parete. Il controllo è elettronico e integrato.
FAQ
Si può collegare una caldaia a combustibile solido?
Sì, il modulo integra caldaie a combustibile solido a vaso aperto o chiuso con caldaie a gas.
Il controller e la copertura sono inclusi?
Sì, il controller elettronico è integrato e il box di copertura è incluso.
Quale fluido si può utilizzare?
È prevista acqua conforme a VDI 2035, con contenuto massimo di glicole del 30%.
