Maxiflame MX135/1 MINI modulo interfaccia caldaia/termoprodotto
639,00 €
iva inclusa
Modulo per integrare caldaia e termoprodotto, con pressione nominale di 6 bar e temperatura del fluido di 90 °C. Utilizza acqua conforme a VDI 2035, con un contenuto massimo di glicole del 30%, e tubazioni in rame Ø 20 mm; la temperatura ambiente è di 5-55 °C.

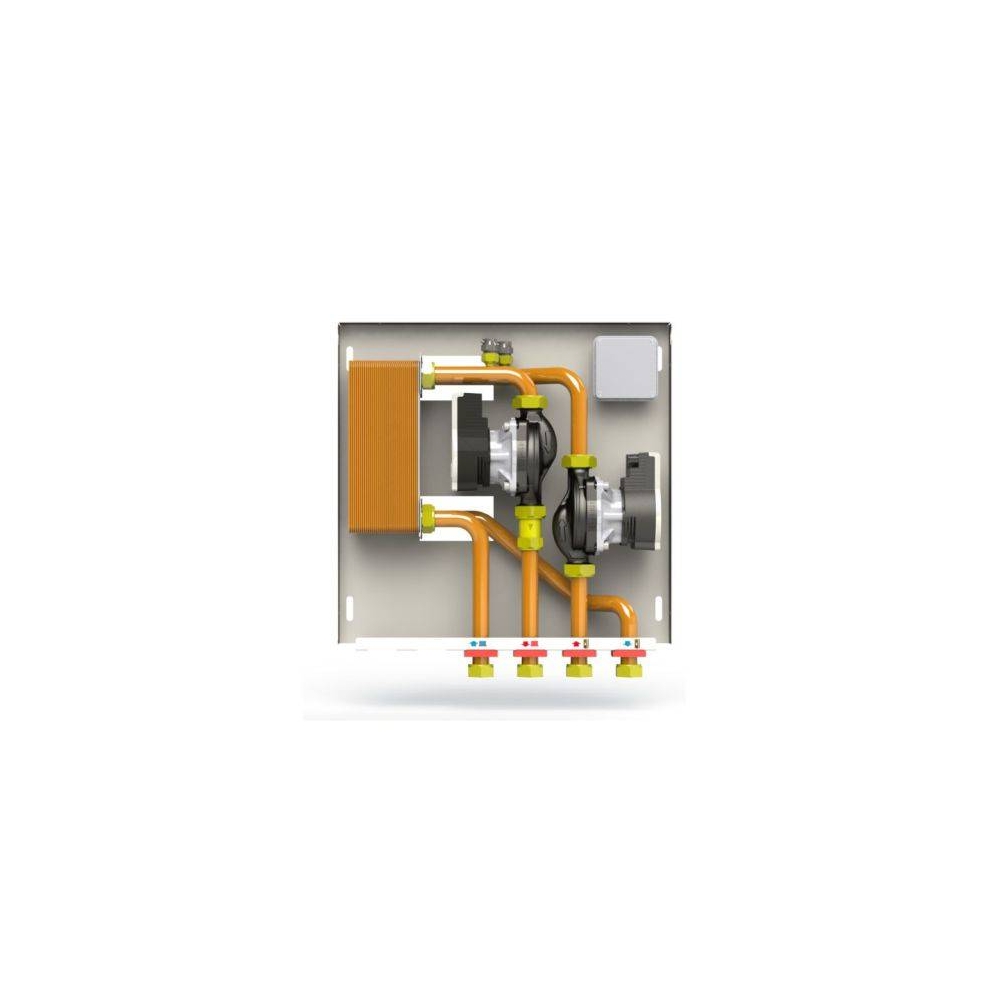

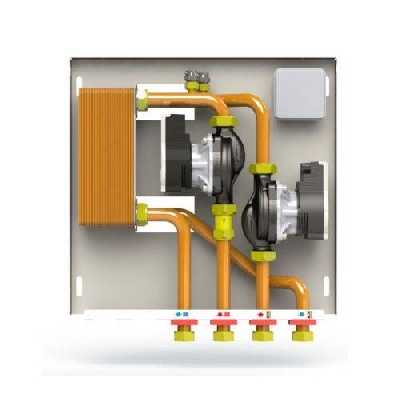

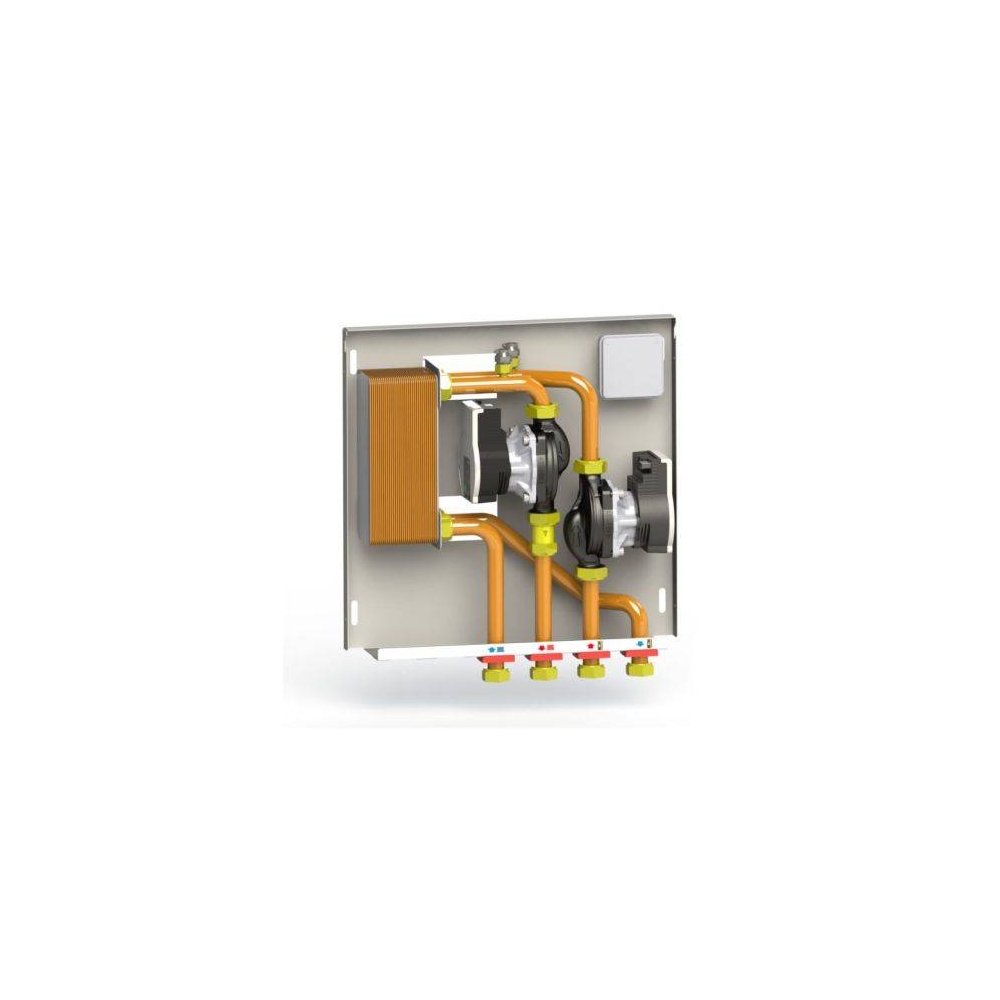

Maxiflame MX135/1 MINI modulo interfaccia
Integra caldaia tradizionale e termoprodotto per il riscaldamento domestico nella fascia 30-35 kW.
Separazione idraulica tramite scambiatore a piastre.
Box di copertura e kit di fissaggio inclusi.
Il modulo collega due generatori per il riscaldamento domestico. Lo scambiatore mantiene separati i circuiti. Sono presenti valvole di sfogo aria e una valvola di non ritorno.
Integrazione tra gas e combustibile solido
Il modulo consente di utilizzare una caldaia a gas insieme a una caldaia a combustibile solido. Quest'ultima può funzionare a vaso aperto oppure a vaso chiuso.
Componenti per la gestione del calore
La separazione idraulica permette di evitare la somma delle potenze secondo i requisiti INAIL, ex ISPESL, applicabili.
- Lo scambiatore trasferisce calore tra circuiti mantenendo la separazione dei fluidi .
- I circolatori movimentano l'acqua nei circuiti.
- Due valvole consentono lo sfogo dell'aria.
- La valvola di non ritorno contrasta il flusso inverso.
- Il kit incluso permette il fissaggio a parete.
- Il box completa la copertura del modulo.
La dotazione comprende anche la scatola per i collegamenti elettrici.
Condizioni operative e costruzione del modulo
La pressione nominale è 6 bar .
Il fluido previsto è acqua conforme a VDI 2035. Il glicole è ammesso fino al 30%. La temperatura del fluido è 90 °C .
La temperatura ambiente prevista è 5-55 °C .
Le tubazioni in rame hanno diametro Ø 20 mm. Le connessioni sono in ottone G 3/4”.
Ghisa, ottone, acciaio inox, rame e fibra di aramide sono a contatto con i fluidi.
Il supporto è in lamiera zincata 10/10. La copertura utilizza lamiera decapata 10/10 verniciata RAL 9016.
Il box è incluso di serie.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz è l'alimentazione prevista.
Il consumo massimo con singolo circolatore è 45 W.
Con doppio circolatore, il consumo massimo è 90 W.
PROTEZIONE E COLLEGAMENTI
Il grado di protezione è IPX4D. Il modulo comprende una scatola elettrica.
INSTALLAZIONE DOMESTICA
Il fissaggio a parete utilizza il kit fornito con il modulo .
La struttura raccoglie i componenti idraulici.
L'interfaccia integra caldaia e termoprodotto .
L'impiego riguarda il riscaldamento dell'abitazione.
Due generatori, circuiti separati
Il calore prodotto dalla caldaia a gas o dal termoprodotto contribuisce al riscaldamento domestico.
Lo scambiatore a piastre è il collegamento termico tra i due circuiti.
La separazione idraulica mantiene distinti i fluidi dei generatori.
Il modulo è sviluppato per uso domestico.
GESTIONE INTEGRATA DEL RISCALDAMENTO
La caldaia tradizionale e il termoprodotto si integrano attraverso il modulo, mantenendo la separazione dei circuiti.
FAQ
È utilizzabile con un termoprodotto a vaso aperto?
Sì. Il modulo consente l'integrazione di generatori a combustibile solido a vaso aperto o chiuso con una caldaia a gas.
La copertura è inclusa?
Sì. Sono inclusi il box di copertura e il kit di fissaggio a parete.
Quale fluido utilizza?
Utilizza acqua conforme a VDI 2035, con glicole fino al 30%.
