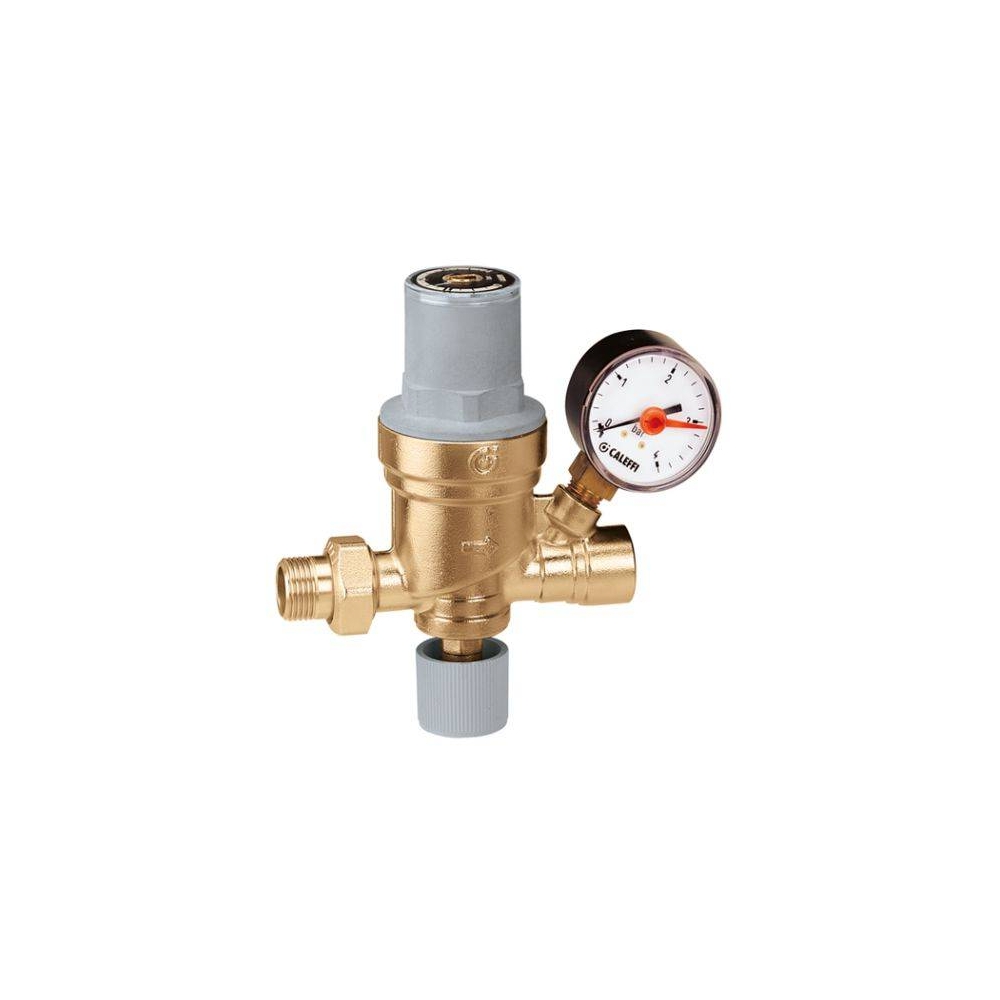

Caleffi gruppo riempimento automatico pretarabile con manometro

Caleffi gruppo riempimento automatico pretarabile

Il modello 553640 mantiene la pressione impostata negli impianti di riscaldamento a circuito chiuso.

• Reintegro automatico dell’acqua mancante.

• Manometro e indicatore di taratura inclusi.

Si installa sulla tubazione di adduzione dell’acqua. Integra un riduttore a sede compensata, un filtro in entrata, un rubinetto e una valvola di ritegno . La pretaratura permette di impostare la pressione desiderata prima del caricamento. Il riempimento si arresta al raggiungimento del valore impostato.

Impostazione della pressione prima del carico

La vite di regolazione consente la taratura preventiva. L’indicatore facilita l’impostazione del valore desiderato. Il manometro permette di leggere la pressione. La scala copre 0–4 bar.

Componenti integrati e manutenzione

Il dispositivo combina regolazione e controllo del riempimento in un unico gruppo.

• Il riduttore a sede compensata mantiene la pressione al valore impostato durante il reintegro .
• Il filtro in ingresso trattiene le impurità.
• Il rubinetto permette l’intercettazione manuale.
• La valvola di ritegno impedisce il ritorno dell’acqua.
• La cartuccia estraibile facilita ispezione, pulizia interna ed eventuale sostituzione.
• Il filtro ad ampia superficie protegge i meccanismi della cartuccia.

La costruzione ispezionabile agevola l’accesso ai componenti interni.

Soluzioni anticalcare e sensibilità di regolazione

La costruzione anticalcare limita la formazione di depositi sui componenti mobili.

Il supporto centrale e il pistone compensatore sono in materiale plastico a basso coefficiente di aderenza. Questa soluzione limita i depositi calcarei e favorisce lo scorrimento delle parti mobili, riducendo il rischio di malfunzionamenti legati al calcare.

La membrana ad ampia superficie favorisce precisione e sensibilità anche con minime differenze di pressione.

La sua superficie aumenta la forza sul pistone, aiutando a vincere gli attriti durante la regolazione.

La sede ha un diametro contenuto, adeguato alle basse portate di impiego .

Il rapporto tra membrana e sede contribuisce alla stabilità delle caratteristiche funzionali nel tempo.

La guida dell’asta-otturatore è collocata nella parte superiore del dispositivo.

GUIDA A QUATTRO RAZZE

Quattro razze sono stampate direttamente sul supporto centrale in plastica.

Questa disposizione riduce le superfici di attrito.

La costruzione combina sensibilità della membrana e guida delle parti mobili.

CONTROLLO DEL REINTEGRO

L’alimentazione si arresta alla pressione impostata anche durante il reintegro.

CONDIZIONI DI ESERCIZIO

La regolazione da 0,2–4 bar consente di scegliere la pressione di carico per impianti a circuito chiuso .

La pressione massima in ingresso è 16 bar.

La temperatura d’esercizio va da 5 °C a 65 °C .

Questi limiti definiscono le condizioni di utilizzo del gruppo.

Collegamenti da 1/2" per il circuito di riscaldamento

L’ingresso G 1/2" A è maschio con bocchettone . L’uscita è G 1/2" femmina.

Le filettature rispettano la norma ISO 228-1 .

La precisione dell’ indicatore di taratura è ±0,15 bar .

Il corpo è in ottone. Il gruppo viene fornito assemblato con manometro, filtro, rubinetto e valvola di non ritorno.

RIEMPIMENTO E MANUTENZIONE

La pretaratura prepara il caricamento. Il reintegro automatico mantiene la pressione. La cartuccia estraibile facilita la pulizia e l’ispezione.

FAQ

È possibile regolare la pressione prima del riempimento?

Sì. La vite e l’indicatore permettono di impostarla prima di caricare l’impianto.

Il manometro è incluso?

Sì, il gruppo comprende un manometro con scala 0–4 bar.

Si può pulire internamente?

Sì. La cartuccia estraibile consente ispezione, pulizia interna ed eventuale sostituzione.
