Maxiflame modulo interfaccia caldaia/termoprodotto MX135/1C 30-35 kW
715,00 €
iva inclusa
Modulo con pressione nominale di 6 bar e temperatura del fluido di 90 °C, per acqua conforme a VDI 2035 con un contenuto massimo di glicole del 30%. Tubazioni in rame Ø 20 mm e temperatura ambiente di 5-55 °C.

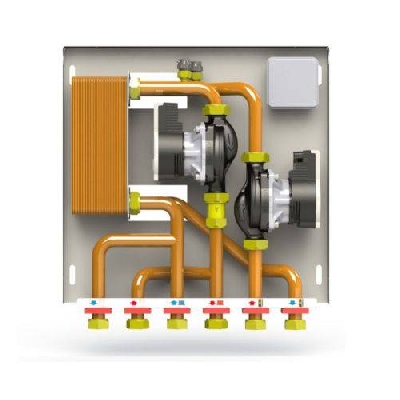

Maxiflame modulo interfaccia caldaia/termoprodotto MX135/1C
Modulo per la gestione del calore domestico, con connessione caldaia da 30-35 kW.
Integra caldaia tradizionale e termoprodotto.
Separa idraulicamente i circuiti di riscaldamento.
Il modello MX135/1 è sviluppato per uso domestico. Impiega il calore della caldaia a gas e del generatore a combustibile solido. Quest’ultimo può essere a vaso aperto o a vaso chiuso. Lo scambiatore a piastre mantiene la separazione idraulica.
Due generatori, circuiti separati
La separazione dei circuiti evita di sommare le potenze dei generatori secondo quanto richiesto dalle norme INAIL (ex ISPESL). Il modulo integra la gestione delle fonti per il riscaldamento dell’abitazione.

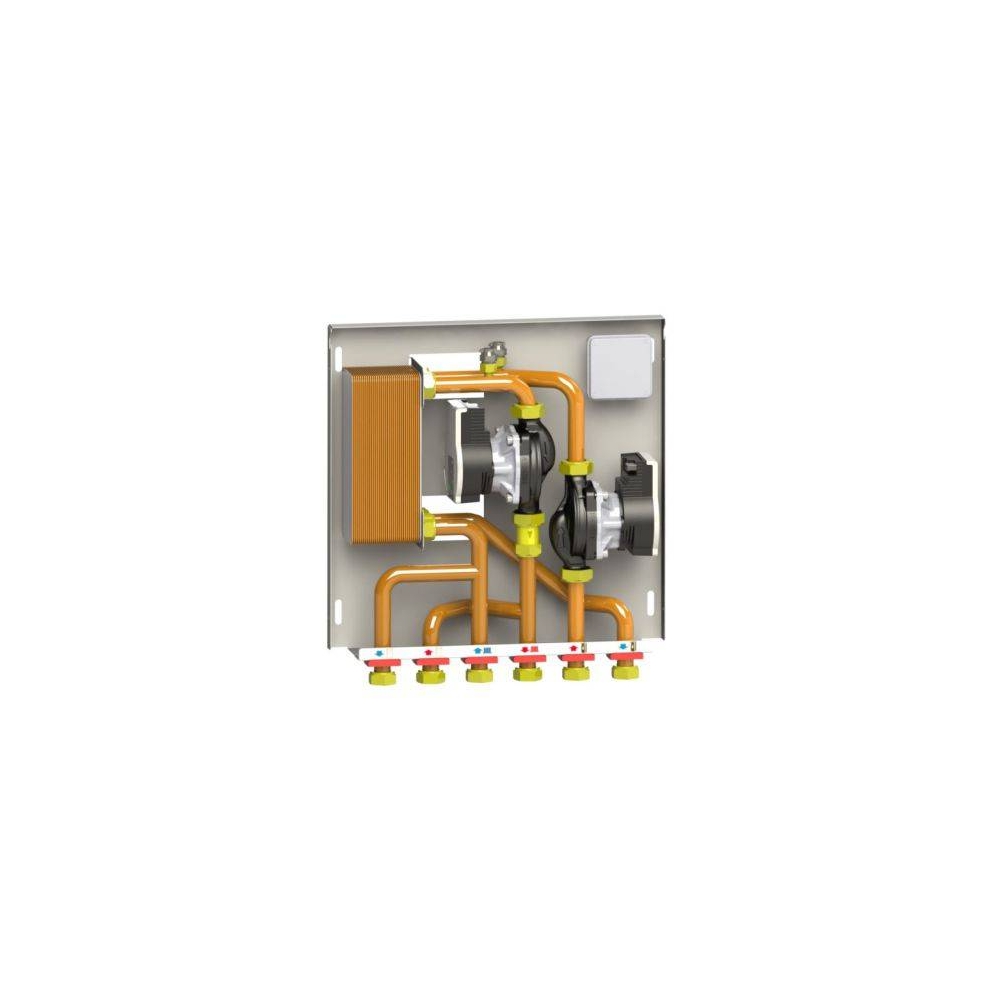

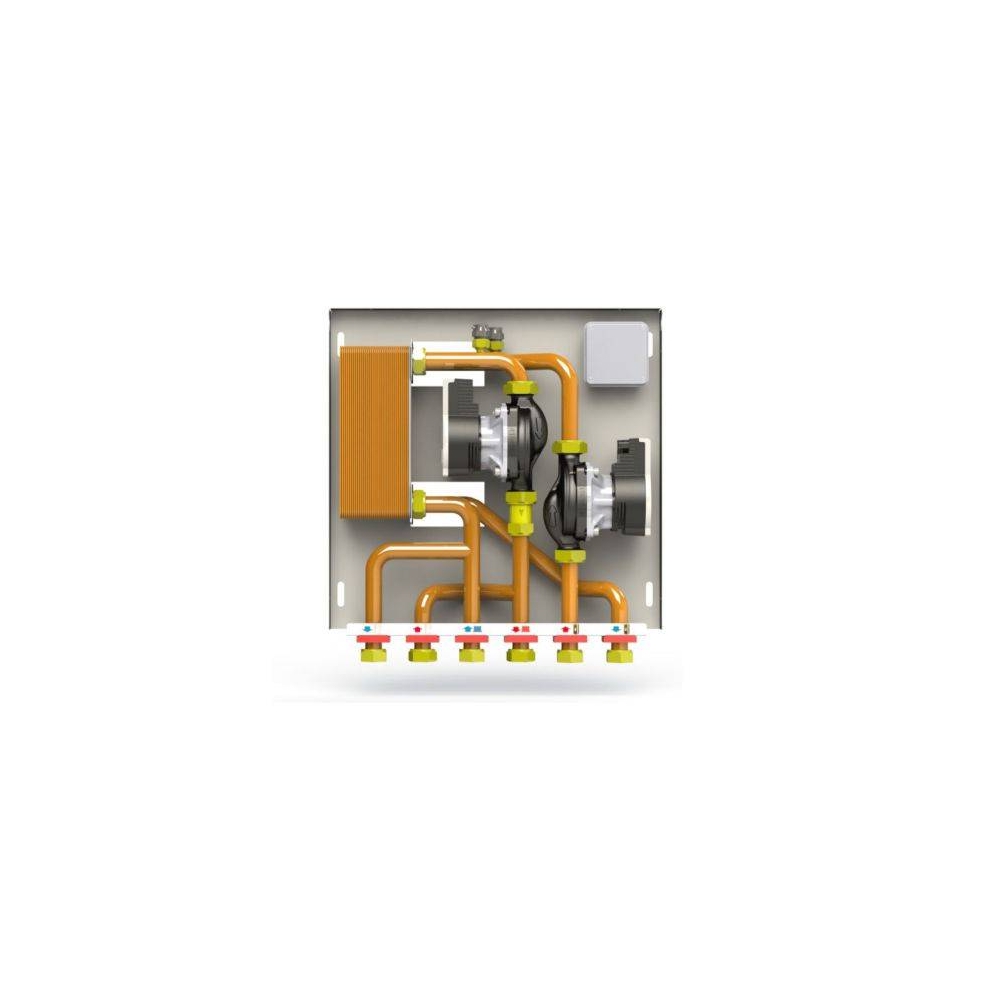

Componenti per la gestione del calore
Il modulo riunisce componenti idraulici e accessori per il montaggio a parete.
- Lo scambiatore a piastre separa idraulicamente il circuito del termoprodotto dal circuito della caldaia.
- I circolatori sono previsti in configurazione singola o doppia.
- Due valvole provvedono allo sfogo dell’aria.
- Una valvola di non ritorno completa il gruppo idraulico.
- Il kit di fissaggio è incluso per l’installazione a parete.
- Il box di copertura è fornito di serie.
La dotazione concentra nel modulo gli elementi destinati all’interfacciamento dei generatori.
Condizioni operative e costruzione
La pressione nominale è 6 bar per il circuito idraulico.
Il fluido previsto è acqua conforme a VDI 2035, con glicole massimo 30%. La temperatura del fluido è 90 °C. La temperatura ambiente prevista è 5-55 °C .
Le tubazioni sono in rame Ø 20 mm .
Le connessioni idrauliche sono in ottone, con attacchi G 3/4”.
Ghisa, ottone e acciaio inox sono a contatto con i fluidi, insieme a rame e fibra di aramide .
La lamiera di supporto è zincata, con spessore 10/10. La struttura comprende il box esterno.
La copertura è realizzata in lamiera decapata 10/10 verniciata RAL 9016.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz è l’alimentazione prevista.
Il consumo massimo dipende dalla configurazione dei circolatori.
Il singolo circolatore assorbe al massimo 45 W, mentre il doppio circolatore raggiunge 90 W.
PROTEZIONE DEL MODULO
Il grado di protezione è IPX4D.
INTEGRAZIONE NELL’IMPIANTO
Il termoprodotto e la caldaia contribuiscono al riscaldamento mantenendo i circuiti separati .
Il collegamento avviene attraverso lo scambiatore.
La connessione caldaia riguarda la fascia 30-35 kW .
La destinazione d’uso è la gestione del calore nell’unità abitativa.
Interfaccia per il riscaldamento domestico
La gestione integrata collega caldaia tradizionale e termoprodotto attraverso un modulo dedicato.
Lo scambiatore a piastre è l’elemento centrale della separazione idraulica.
Il fissaggio a parete utilizza il kit incluso .
Il box di serie completa la dotazione esterna.
IMPIEGO CON DUE FONTI DI CALORE
La caldaia a gas affianca il generatore a combustibile solido. Il modulo ne integra la gestione del calore per il riscaldamento domestico, mantenendo la separazione dei circuiti.
FAQ
È adatto a generatori a vaso aperto?
Sì, il generatore a combustibile solido può essere a vaso aperto oppure chiuso.
La copertura è inclusa?
Sì, il box di copertura e il kit di fissaggio a parete sono inclusi.
Quale fluido può essere utilizzato?
È prevista acqua conforme a VDI 2035, con contenuto massimo di glicole del 30%.
