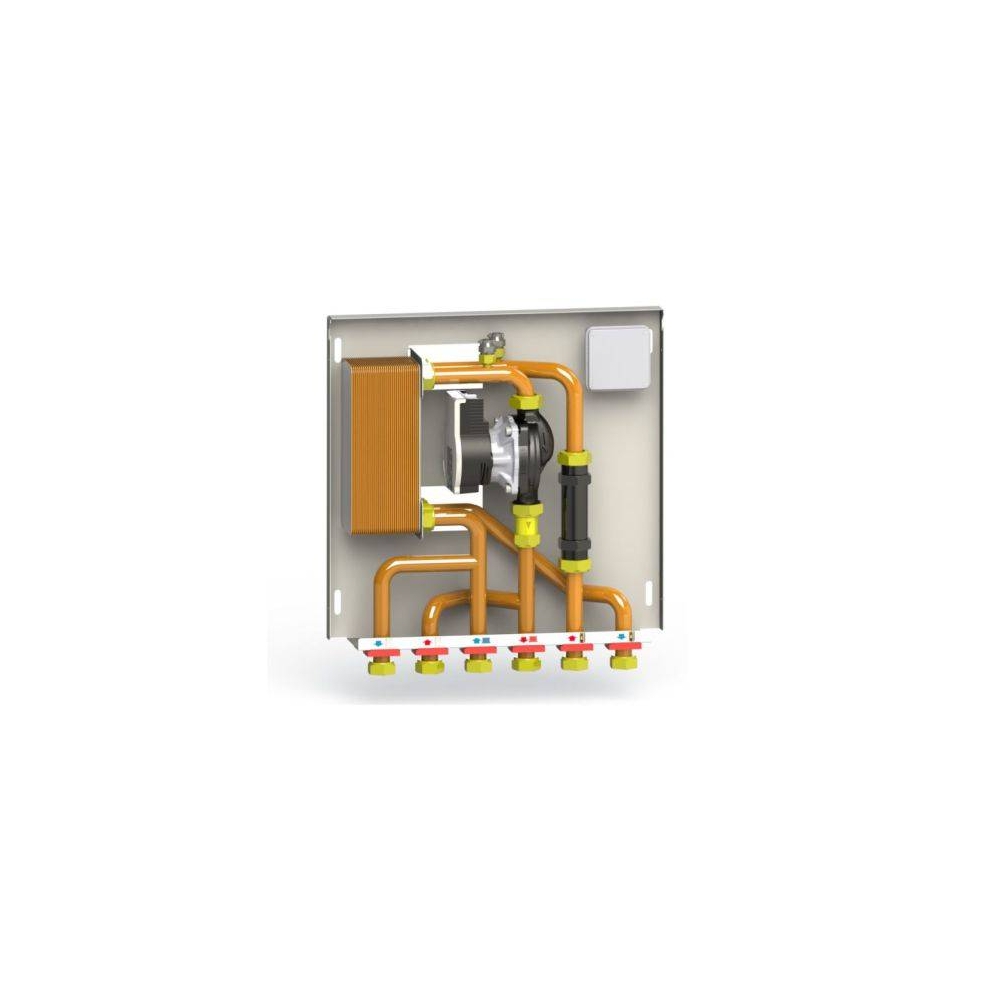

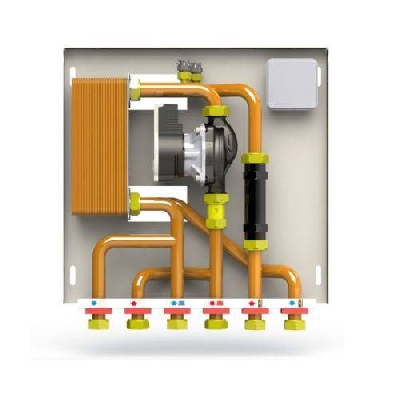

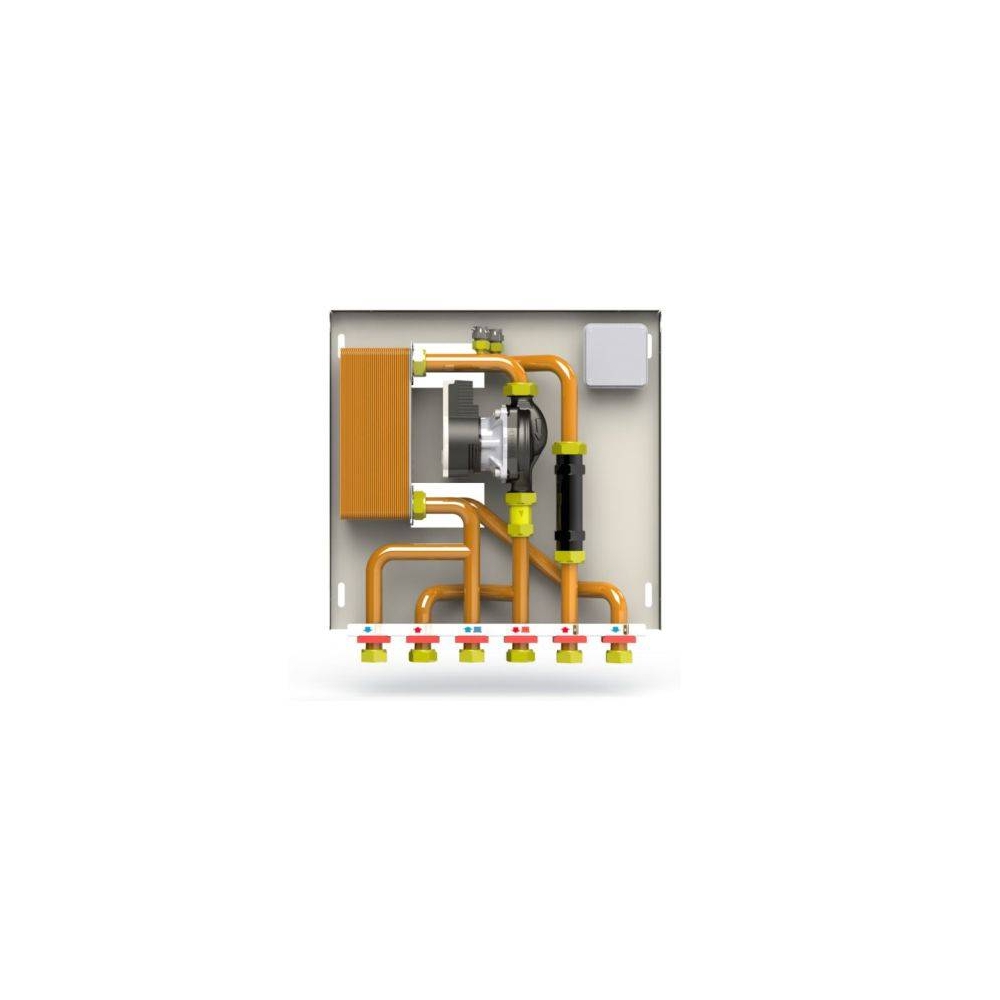

Maxiflame Modulo interfaccia caldaia/termoprodotto MX135/1C MINI
675,00 €
iva inclusa
Modulo per integrare caldaia e termoprodotto: pressione nominale di 6 bar, temperatura del fluido di 90 °C e tubazioni in rame Ø 20 mm. Utilizza acqua conforme a VDI 2035, con un massimo del 30% di glicole, e opera a una temperatura ambiente di 5-55 °C.
Maxiflame Modulo interfaccia caldaia/termoprodotto MX135/1C MINI
Integra la caldaia tradizionale con un termoprodotto per il riscaldamento domestico.
Versione 35-40 kW con connessione caldaia.
Box di copertura e kit di fissaggio inclusi.
La separazione idraulica avviene attraverso lo scambiatore a piastre. Il modulo integra due valvole di sfogo aria e una valvola di non ritorno. La dotazione comprende uno o due circolatori secondo la configurazione. Il montaggio a parete utilizza il kit incluso. Completa l'insieme il box di copertura.
Integrazione dei generatori domestici
La serie MX135/1 è sviluppata per la gestione domestica del calore. Consente di utilizzare una caldaia a combustibile solido insieme a una caldaia a gas, mantenendo separati idraulicamente i circuiti.
Componenti e separazione dei circuiti
Il modulo collega caldaia e termoprodotto per il riscaldamento dell'abitazione.
- Lo scambiatore separa i circuiti dei generatori durante il trasferimento del calore .
- Il combustibile solido può alimentare una caldaia a vaso aperto o chiuso.
- La caldaia a gas si integra nella gestione del riscaldamento.
- I circolatori fanno parte della dotazione idraulica.
- Le due valvole di sfogo consentono l'espulsione dell'aria.
- La valvola di non ritorno completa il gruppo idraulico.
La separazione evita di sommare le potenze dei generatori secondo le norme INAIL, ex ISPESL.
Condizioni operative e costruzione
Il circuito utilizza acqua conforme a VDI 2035 .
La pressione nominale è 6 bar. La temperatura del fluido è 90 °C. Il glicole è ammesso fino al 30%. La temperatura ambiente prevista è 5-55 °C .
Le tubazioni sono in rame Ø 20 mm .
Le connessioni idrauliche impiegano ottone con attacchi G 3/4” per il collegamento all'impianto.
Ghisa, ottone e acciaio inox sono a contatto con i fluidi, insieme a rame e fibra di aramide .
Il supporto utilizza lamiera zincata 10/10 . La copertura è in lamiera decapata 10/10, con verniciatura identificata dal codice RAL 9016.
La copertura è fornita di serie.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz è l'alimentazione prevista.
Il consumo massimo con singolo circolatore è 45 W.
Con doppio circolatore il consumo massimo è 90 W.
PROTEZIONE DEL MODULO
Il grado di protezione IP è IPX4D.
INSTALLAZIONE A PARETE
Il kit di fissaggio consente il montaggio del modulo a parete .
L'assemblaggio comprende tubazioni e raccordi.
La connessione caldaia caratterizza questa versione .
Il modulo è destinato alla gestione del calore domestico.
Una connessione tra caldaia e termoprodotto
La gestione del calore integra due generatori attraverso circuiti separati per il riscaldamento domestico.
Lo scambiatore a piastre realizza questa separazione idraulica.
La versione 35-40 kW include la connessione caldaia .
Il box e il kit di fissaggio completano la fornitura.
IDENTIFICAZIONE DEL MODELLO
Il modello MX135/1C MINI appartiene alla serie MX135/1 di Maxiflame. Offre separazione idraulica per caldaia e termoprodotto.
FAQ
Quali generatori può integrare?
Una caldaia a combustibile solido, a vaso aperto o chiuso, e una caldaia a gas.
Il box di copertura è incluso?
Sì. Sono inclusi il box di copertura e il kit di fissaggio a parete.
Quale fluido utilizza?
Acqua conforme a VDI 2035, con glicole fino al 30%.
135612
Nuovo
