Maxiflame Modulo interfaccia caldaia/termoprodotto MX135/1HBL MINI
620,00 €
iva inclusa
Modulo con controller elettronico integrato, pressione nominale di 6 bar e temperatura del fluido di 90 °C. Impiega acqua conforme a VDI 2035, glicole al massimo al 30% e tubazioni in rame Ø 20 mm e opera con una temperatura ambiente di 5–55 °C.

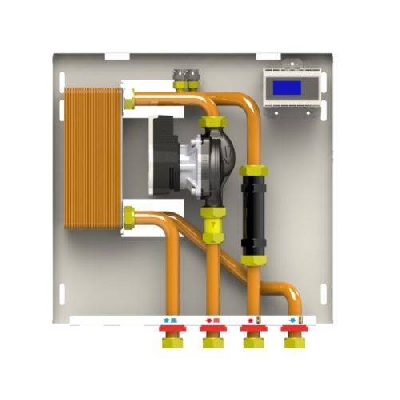

Maxiflame Modulo interfaccia caldaia/termoprodotto MX135/1HBL MINI
Il modulo della serie MX135/1 integra la gestione della caldaia tradizionale con un termoprodotto per il riscaldamento domestico.
Potenza termica 30–35 kW.
Controller elettronico integrato.

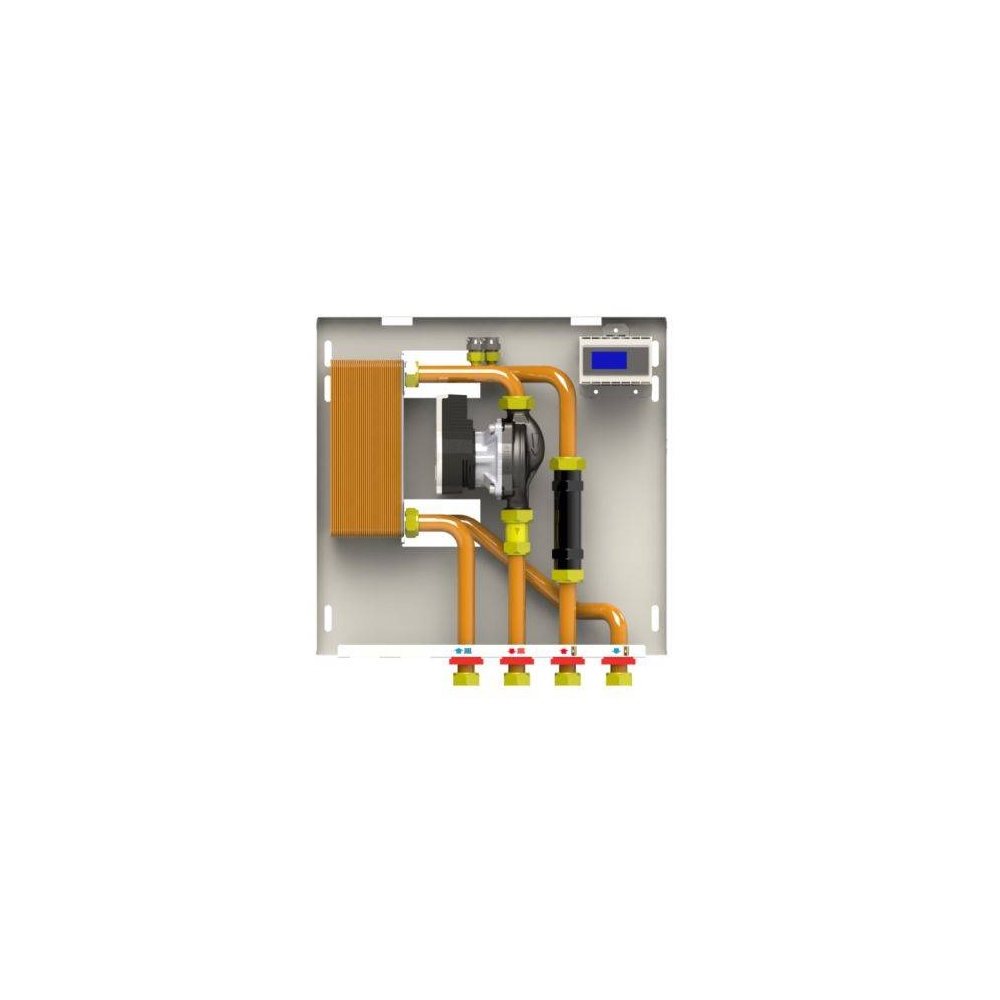

Lo scambiatore a piastre separa i due circuiti. Il modulo utilizza il calore della caldaia a combustibile solido e della caldaia a gas. Sono inclusi due sfoghi aria e una valvola di non ritorno. Completano la dotazione il kit di fissaggio a parete e il box di copertura.
Separazione idraulica dei generatori
La separazione idraulica evita di sommare le potenze dei generatori secondo le prescrizioni INAIL (ex ISPESL). Il collegamento riguarda una caldaia a combustibile solido a vaso aperto o chiuso e una caldaia a gas.
Componenti per la gestione del calore
Il controller elettronico è integrato nel modulo per la gestione domestica del calore.
- Lo scambiatore trasferisce calore tra primario e secondario mantenendo i circuiti separati .
- Il circolatore movimenta il fluido nell'impianto.
- Le valvole di sfogo consentono l'evacuazione dell'aria.
- La valvola di non ritorno contrasta il flusso inverso.
- Il kit incluso permette il fissaggio a parete.
- La copertura completa il modulo ed è fornita di serie.
L'insieme riunisce i componenti destinati all'interfacciamento dei generatori.
Materiali e condizioni di esercizio
La pressione nominale è 6 bar per il circuito idraulico.
I materiali a contatto con il fluido comprendono ghisa, ottone, acciaio inox, rame e fibra di aramide. Le tubazioni in rame hanno diametro 20 mm. Gli attacchi in ottone sono G 3/4” .
La temperatura del fluido è 90 °C .
Utilizzare acqua conforme a VDI 2035 con glicolefino al 30%.
La temperatura ambiente deve rientrare tra 5 e 55 °C durante l'esercizio .
La lamiera di supporto è zincata 10/10. La copertura in lamiera decapata 10/10 è verniciata RAL 9016.
Il box è incluso nella fornitura.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz. Questi sono i valori previsti per l'alimentazione.
Il consumo massimo con singolo circolatore è 45 W.
Con doppio circolatore, il consumo massimo è 90 W.
PROTEZIONE DEL MODULO
Il grado di protezione è IPX4D per questo modulo.
INTEGRAZIONE DOMESTICA
Il termoprodotto e la caldaia tradizionale contribuiscono al riscaldamento mediante circuiti separati .
Lo scambio termico avviene attraverso lo scambiatore a piastre.
Il controller integrato riunisce la gestione elettronica nel modulo.
Le condizioni del fluido e dell'ambiente restano parte dei requisiti di esercizio.
Un'interfaccia per il riscaldamento domestico
Il modulo collega caldaia e termoprodotto mediante separazione idraulica.
La dotazione comprende il fissaggio a parete per l'installazione del gruppo.
Il box incluso copre i componenti idraulici .
La gestione elettronica è già integrata nell'interfaccia.
REQUISITI DA RISPETTARE
L'impiego richiede acqua conforme a VDI 2035, glicole massimo 30% e ambiente tra 5 e 55 °C. L'alimentazione prevista è 230V ± 10% a 50 Hz.
FAQ
Quali generatori può interfacciare?
Una caldaia a combustibile solido, a vaso aperto o chiuso, e una caldaia a gas.
Il controller e la copertura sono inclusi?
Sì. Il controller elettronico è integrato e il box di copertura è incluso.
Quali connessioni idrauliche utilizza?
Il modulo dispone di connessioni in ottone G 3/4” e tubazioni in rame Ø 20 mm.
