Maxiflame Modulo interfaccia caldaia/termoprodotto 35-40 kW MX135/1
669,00 €
iva inclusa
Modulo per integrare caldaia e termoprodotto, con pressione nominale di 6 bar e temperatura del fluido di 90 °C. Impiega acqua conforme a VDI 2035, con glicole al massimo al 30%, e tubazioni in rame Ø 20 mm; la temperatura ambiente è di 5–55 °C.
Maxiflame Modulo interfaccia caldaia/termoprodotto 35-40 kW MX135/1
MX135/1 integra la gestione della caldaia tradizionale con un termoprodotto per il riscaldamento domestico.
Separazione idraulica tramite scambiatore a piastre.
Box di copertura e kit di fissaggio a parete inclusi.
Il modulo collega una caldaia a gas a un generatore a combustibile solido. Supporta impianti a vaso aperto o a vaso chiuso. Lo scambiatore mantiene separati i due circuiti. La separazione idraulica evita il cumulo delle potenze secondo le prescrizioni INAIL (ex ISPESL).
Integrazione del riscaldamento domestico
Il riscaldamento dell'abitazione sfrutta il calore dei due generatori. Il modulo interfaccia ne consente l'integrazione mantenendo la separazione dei circuiti. È sviluppato per uso domestico.
Componenti per la gestione del calore

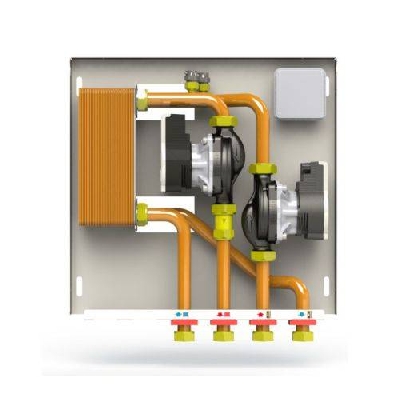

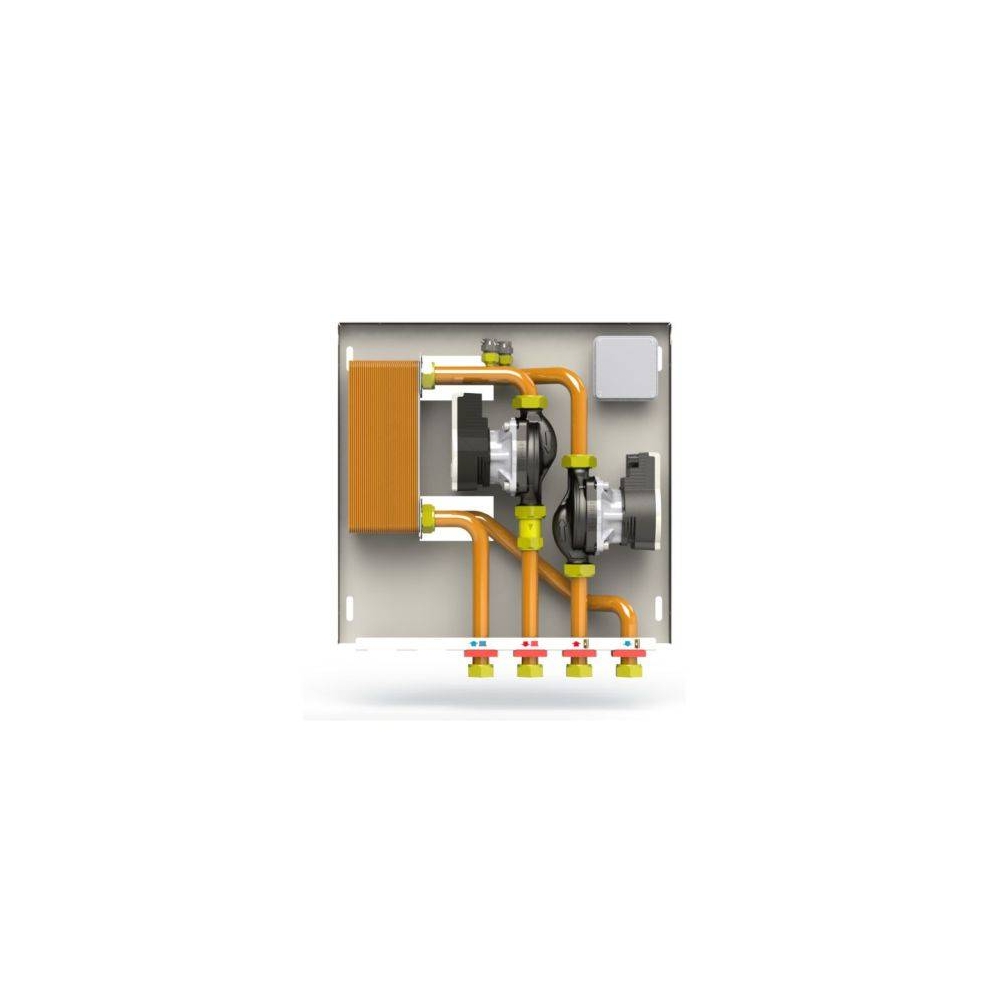

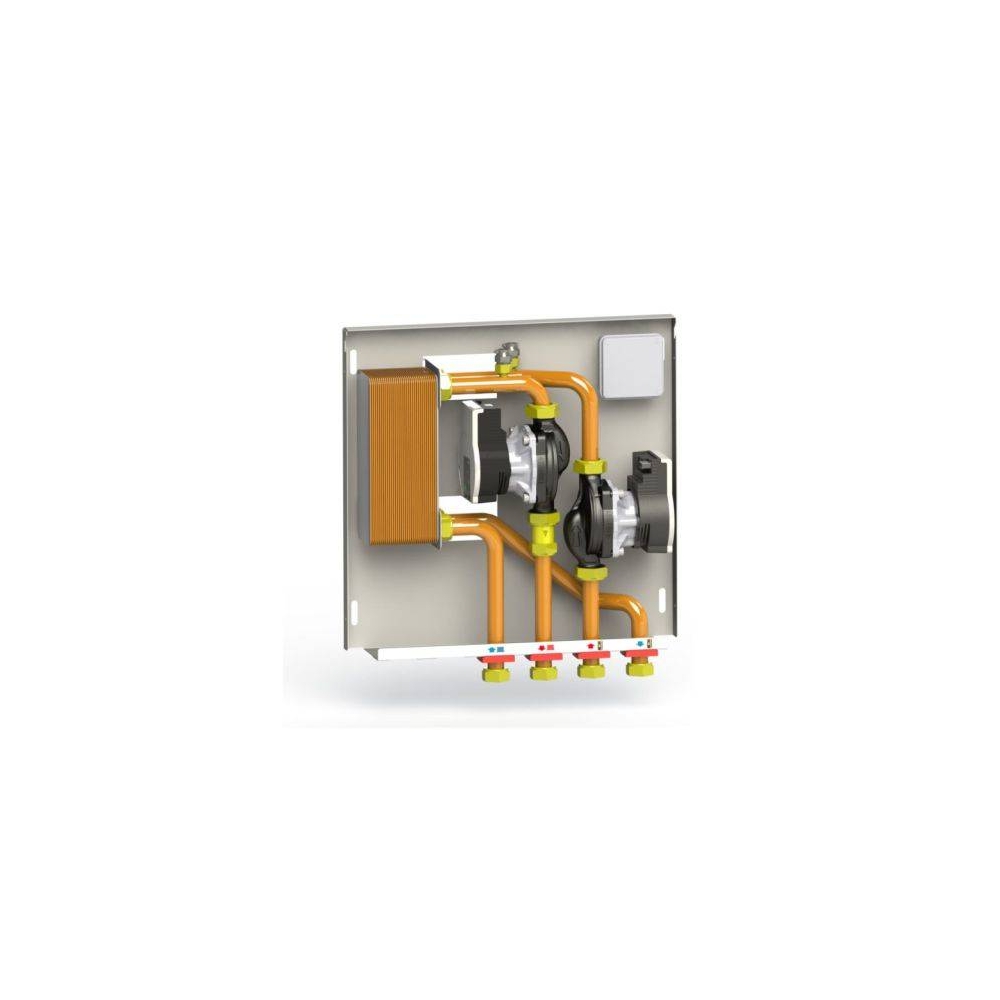

L'insieme integra i componenti idraulici e gli elementi per il montaggio a parete.
- Lo scambiatore trasferisce calore tra generatori mantenendo separati i circuiti idraulici.
- I circolatori supportano la circolazione del fluido.
- Due valvole provvedono allo sfogo dell'aria.
- La valvola di non ritorno contrasta il flusso inverso.
- Il kit incluso permette il fissaggio a parete.
- La copertura di serie completa l'insieme.
La dotazione prevede uno o due circolatori, in funzione della configurazione.
Condizioni di esercizio e costruzione
La pressione nominale è 6 bar per il circuito idraulico.
Il fluido previsto è acqua conforme a VDI 2035, con glicole fino al 30%. La temperatura del fluido è 90 °C. La temperatura ambiente prevista va da 5 a 55 °C .
Le tubazioni impiegano rame Ø 20 mm per i collegamenti interni.
Le connessioni idrauliche sono in ottone, con attacco G 3/4” per il collegamento all'impianto.
Ghisa, ottone, acciaio inox, rame e fibra di aramide sono i materiali a contatto con i fluidi.
Il supporto utilizza lamiera zincata 10/10 e la copertura lamiera decapata 10/10. La finitura è verniciata nel codice RAL 9016.
Il box di copertura è incluso di serie.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz è l'alimentazione prevista.
Il consumo massimo dipende dalla configurazione dei circolatori.
Il singolo circolatore assorbe al massimo 45 W, il doppio circolatore 90 W.
PROTEZIONE DEL MODULO
Il grado di protezione IPX4D caratterizza il modulo.
INSTALLAZIONE A PARETE
Il kit di fissaggio consente il montaggio del modulo su parete .
La struttura riunisce scambiatore e circolatori.
L'integrazione riguarda caldaia a gas e termoprodotto a combustibile solido.
I due circuiti restano idraulicamente separati.
Un'interfaccia per due generatori
La gestione del calore combina due generatori attraverso uno scambiatore a piastre per il riscaldamento domestico.
Il modulo mantiene la separazione idraulica durante lo scambio termico.
L'impiego comprende impianti a vaso aperto o a vaso chiuso sul lato del generatore a combustibile solido.
La copertura e il fissaggio a parete completano la dotazione per l'installazione.
IDENTIFICAZIONE DEL MODULO
Il modello MX135/1 di Maxiflame è destinato alla gestione del calore fino a 40 kW. Comprende il box di copertura.
FAQ
Quali generatori può collegare?
Integra una caldaia a gas con un generatore a combustibile solido, a vaso aperto o chiuso.
La copertura è inclusa?
Sì, il box di copertura e il kit di fissaggio a parete sono inclusi.
Quale fluido utilizza?
Utilizza acqua conforme a VDI 2035, con contenuto massimo di glicole del 30%.
