Modulo interfaccia caldaia/termoprodotto Maxiflame MX135/1 30-35 kW
439,00 €
iva inclusa
Modulo per separazione idraulica con pressione nominale di 6 bar, temperatura del fluido di 90 °C e tubazioni in rame Ø 20 mm. Utilizza acqua conforme a VDI 2035, con un contenuto massimo di glicole del 30%, e opera con una temperatura ambiente di 5-55 °C.
Modulo interfaccia caldaia/termoprodotto Maxiflame MX135/1
Il modello MINI da 30-35 kW integra una caldaia tradizionale con un termoprodotto per il riscaldamento domestico.
Separa idraulicamente i circuiti dei due generatori.
Include copertura e kit di fissaggio a parete.
Lo scambiatore a piastre trasferisce il calore mantenendo separati i circuiti. Il modulo gestisce il riscaldamento domestico utilizzando una caldaia a gas oppure un generatore a combustibile solido . Quest’ultimo può essere a vaso aperto oppure a vaso chiuso. La soluzione è sviluppata per uso domestico.
Separazione dei generatori e gestione del calore
La separazione idraulica evita di sommare le potenze dei generatori secondo le norme INAIL (ex ISPESL). Lo scambiatore permette di utilizzare il calore dei due generatori per il circuito di riscaldamento.

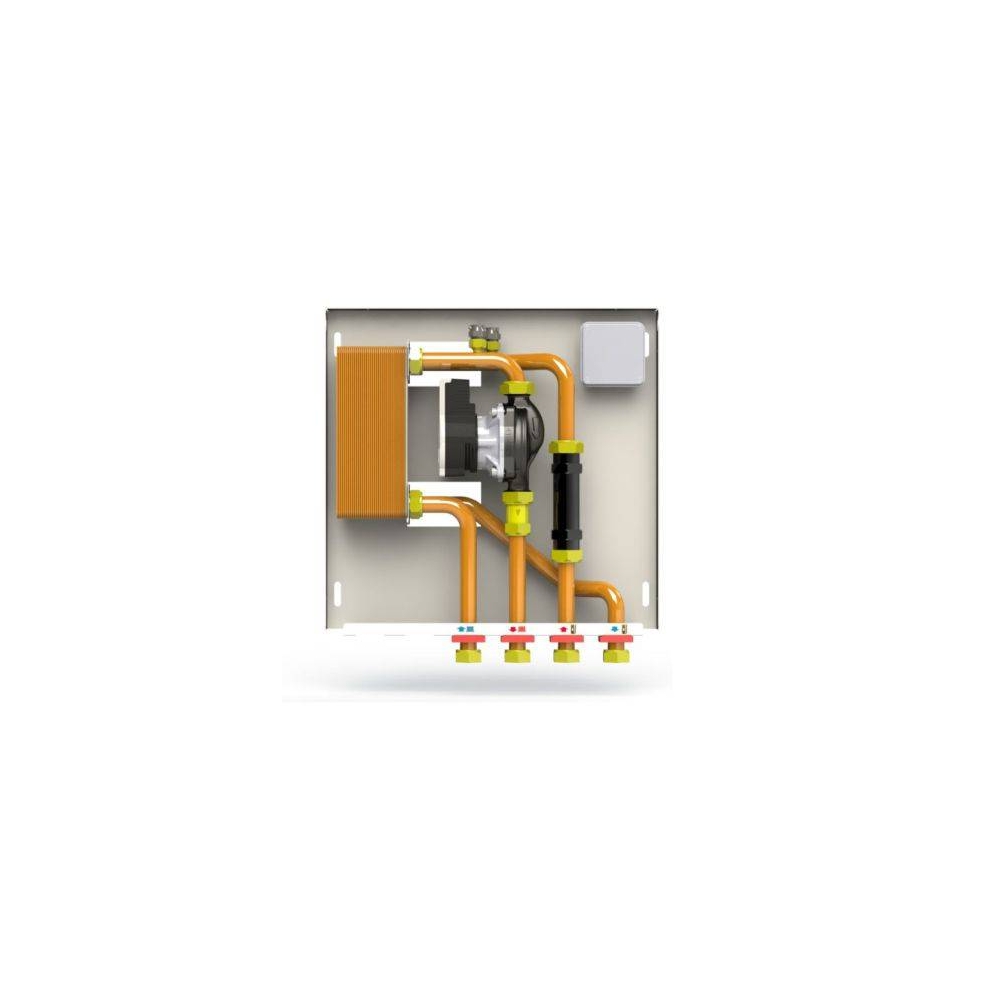

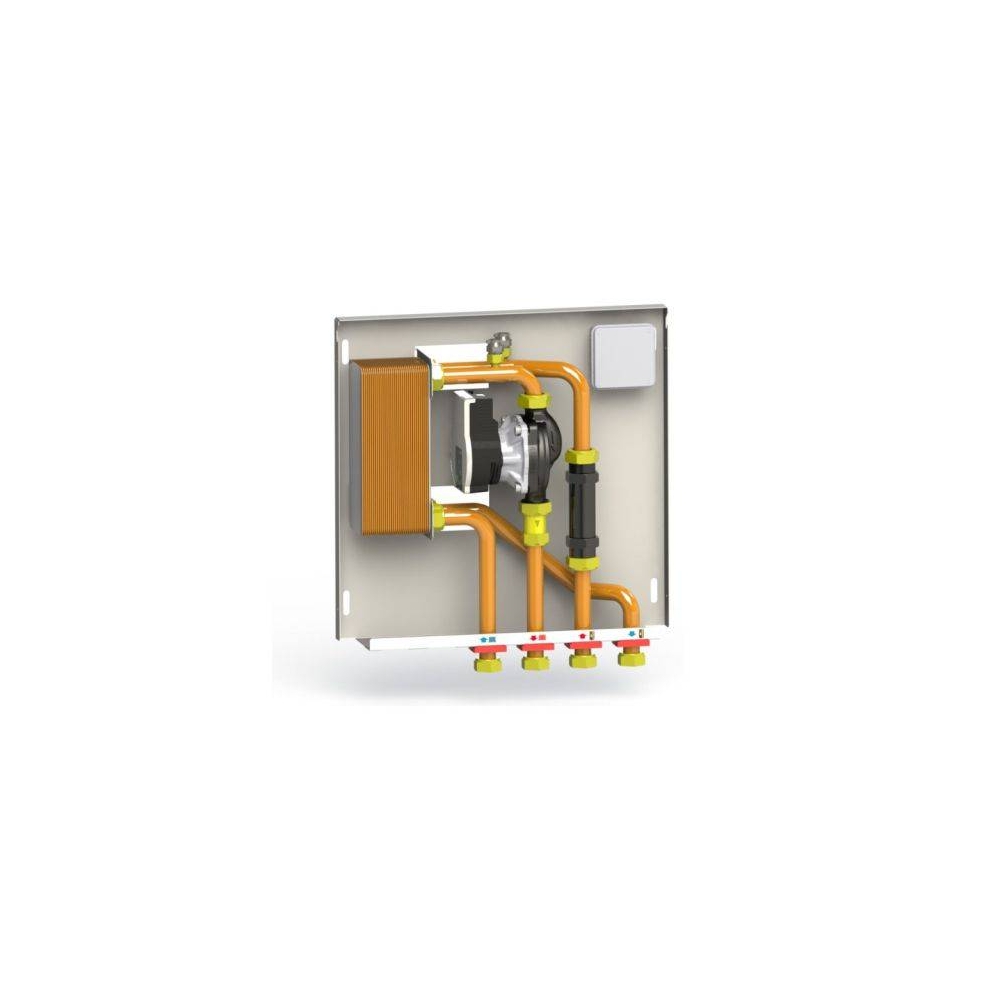

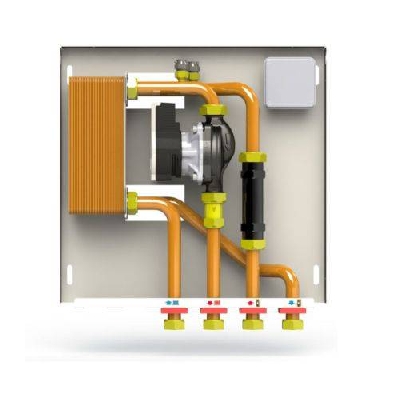

Componenti del modulo MINI
La dotazione del modulo MINI comprende componenti per la gestione del calore.
- Lo scambiatore trasferisce il calore tra generatori mantenendo idraulicamente separati i circuiti .
- Uno o due circolatori sono previsti secondo la configurazione.
- Due valvole provvedono allo sfogo dell’aria.
- Una valvola di non ritorno completa la dotazione idraulica.
- Il kit di fissaggio permette il montaggio a parete.
- Il box di copertura è incluso.
Il modulo riunisce questi componenti nell’interfaccia tra caldaia e termoprodotto.
Condizioni di esercizio e costruzione
La pressione nominale è 6 bar .
Il fluido è acqua conforme a VDI 2035, con glicole massimo 30%. La temperatura del fluido è 90 °C. La temperatura ambiente prevista è 5-55 °C .
Le tubazioni sono in rame Ø 20 mm .
Le connessioni idrauliche in ottone hanno attacco G 3/4” per il collegamento idraulico.
Ghisa, ottone e acciaio inox sono a contatto con i fluidi, insieme a rame e fibra di aramide .
Il supporto utilizza lamiera zincata 10/10 . La copertura in lamiera decapata 10/10 è verniciata RAL 9016 ed è inclusa di serie.
Il fissaggio a parete utilizza il kit incluso.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz è l’alimentazione prevista.
Il consumo massimo dipende dal numero di circolatori.
La configurazione singola assorbe al massimo 45W, quella doppia 90W.
PROTEZIONE DEL MODULO
Il grado di protezione è IPX4D per il modulo.
INTEGRAZIONE NELL’IMPIANTO
L’interfaccia collega caldaia tradizionale e termoprodotto tramite uno scambiatore a piastre .
I circuiti restano idraulicamente indipendenti.
Il calore alimenta il riscaldamento dell’ unità abitativa .
Il generatore a combustibile solido può funzionare a vaso aperto o chiuso.
Un’interfaccia per il riscaldamento domestico
Il modello MX135/1 MINI integra due generatori mantenendo la separazione idraulica dei rispettivi circuiti.
La dotazione comprende il box di copertura .
Il kit incluso consente il fissaggio a parete .
Questa soluzione riunisce scambio termico, circolazione e sfogo dell’aria.
GESTIONE DEL CALORE
Il calore proveniente dalla caldaia a gas o dal termoprodotto viene utilizzato per il riscaldamento della casa.
FAQ
È utilizzabile con un termoprodotto a vaso aperto?
Sì, il generatore a combustibile solido può essere a vaso aperto oppure chiuso.
La copertura è inclusa?
Sì, sono inclusi il box di copertura e il kit di fissaggio a parete.
Quale fluido utilizza?
Utilizza acqua conforme a VDI 2035, con contenuto massimo di glicole del 30%.
