Maxiflame modulo interfaccia caldaia/termoprodotto MX135/1C 35-40 kW
848,00 €
iva inclusa
Modulo per integrare caldaia e termoprodotto, con pressione nominale di 6 Bar e temperatura del fluido di 90 °C. Impiega acqua conforme a VDI 2035 con glicole al massimo al 30%, tubazioni in rame Ø 20 mm e temperatura ambiente di 5-55 °C.

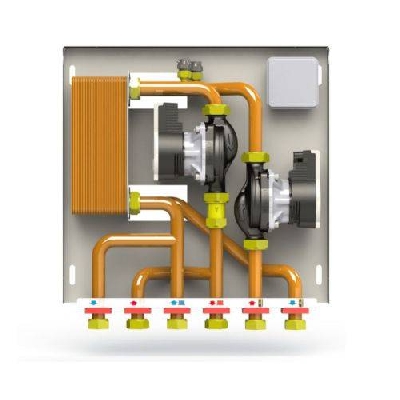

Maxiflame modulo interfaccia caldaia/termoprodotto MX135/1C
Modulo domestico per gestire il riscaldamento integrando una caldaia tradizionale con un termoprodotto.
Connessione caldaia 35-40 kW.
Separazione idraulica mediante scambiatore a piastre.
Il modulo utilizza il calore della caldaia a combustibile solido e della caldaia a gas. I due circuiti restano separati dallo scambiatore. Il generatore a combustibile solido può essere a vaso aperto oppure a vaso chiuso. Sono inclusi il box di copertura e il kit di fissaggio a parete.
Integrazione dei generatori domestici
Il modello MX135/1 nasce per la gestione domestica del calore. Lo scambiatore consente la separazione idraulica, evitando la somma delle potenze dei generatori secondo le norme INAIL (ex ISPESL).

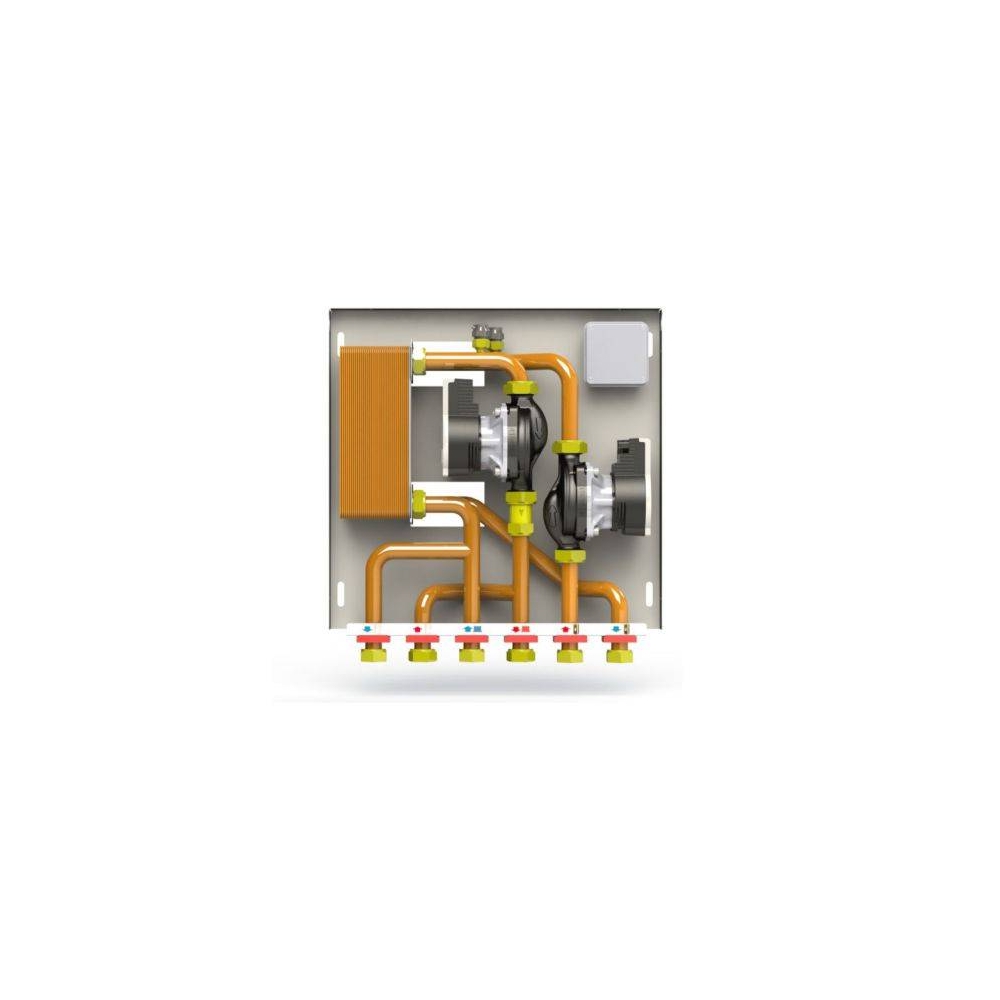

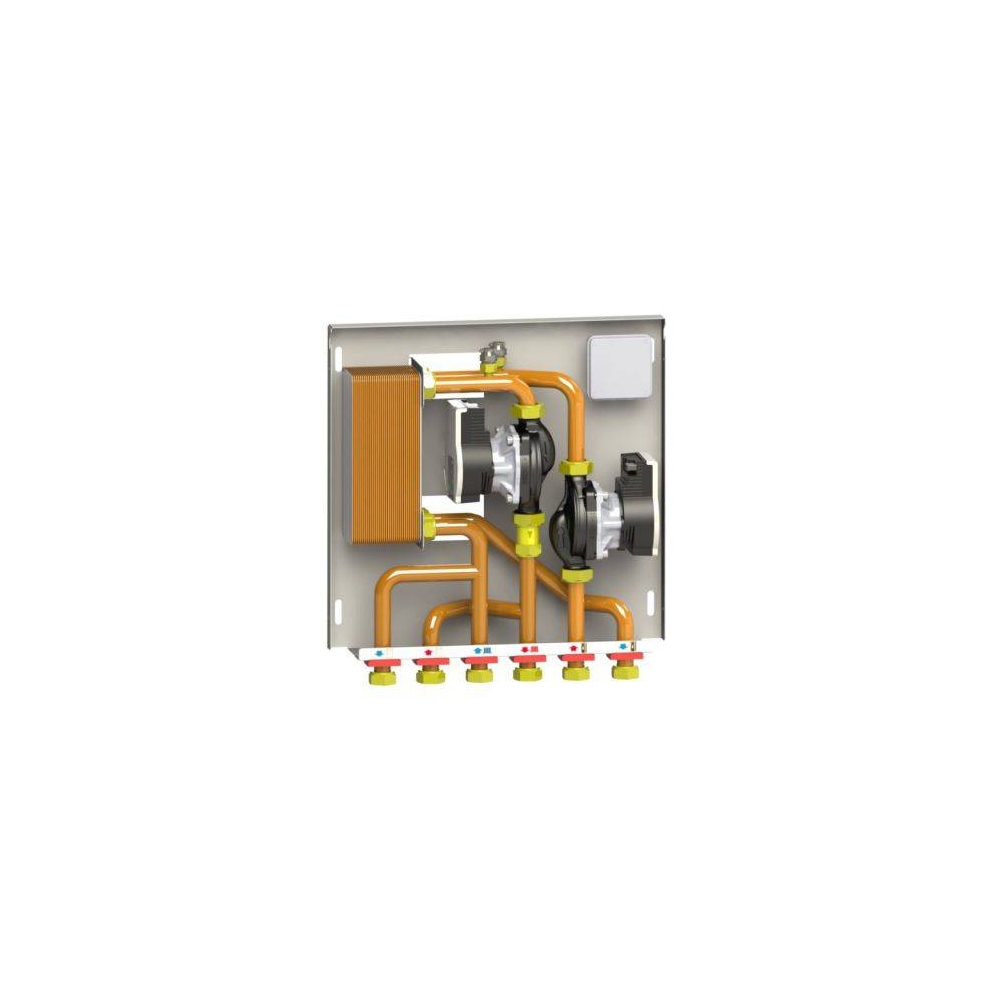

Componenti per la gestione del calore
La dotazione comprende componenti idraulici dedicati al riscaldamento domestico.
- Lo scambiatore a piastre separa idraulicamente i circuiti dei due generatori .
- Uno o due circolatori provvedono alla circolazione del fluido.
- Due valvole consentono lo sfogo dell’aria.
- Una valvola di non ritorno completa la dotazione idraulica.
- Il kit incluso permette il fissaggio a parete.
- Il box fornisce la copertura del modulo.
L’insieme integra caldaia tradizionale e termoprodotto per riscaldare l’abitazione.
Condizioni operative e costruzione del modulo
La pressione nominale è 6 Bar .
Il fluido è acqua conforme a VDI 2035, con glicole massimo 30%. La temperatura del fluido è 90 °C. La temperatura ambiente ammessa è 5-55 °C .
Le tubazioni sono in rame Ø 20 mm .
Le connessioni idrauliche sono in ottone con attacco G 3/4”, per il collegamento idraulico.
Ghisa, ottone e acciaio inox sono a contatto con il fluido, insieme a rame e fibra di aramide .
Il supporto utilizza lamiera zincata 10/10 . La copertura è in lamiera decapata 10/10, verniciata RAL 9016 e inclusa di serie.
Il modulo riunisce i componenti nel box di copertura.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz è l’alimentazione prevista.
L’assorbimento massimo dipende dal numero di circolatori.
Il singolo circolatore assorbe al massimo 45W.
DOPPIO CIRCOLATORE
Con due circolatori il consumo massimo è 90W.
PROTEZIONE E COLLEGAMENTI
Il grado di protezione è IPX4D. Il modulo comprende tubazioni in rame e raccordi in ottone per i collegamenti idraulici .
Il montaggio previsto è a parete.
La copertura inclusa completa il modulo di interfaccia .
Rispettare le condizioni operative del fluido e dell’ambiente nell’integrazione dell’impianto.
Due fonti di calore con circuiti separati
Il riscaldamento dell’abitazione può sfruttare il termoprodotto e la caldaia a gas mantenendo circuiti separati.
Il ruolo centrale spetta allo scambiatore a piastre .
La separazione riguarda il generatore a combustibile solido e la caldaia tradizionale .
Il modulo è sviluppato per l’impiego domestico.
INTEGRAZIONE IDRAULICA
La versione MX135/1C prevede connessione caldaia per 35-40 kW. Include box e kit di fissaggio.
FAQ
È utilizzabile con un generatore a vaso aperto?
Sì. Il generatore a combustibile solido può essere a vaso aperto oppure chiuso.
Il box di copertura è incluso?
Sì. Sono inclusi il box di copertura e il kit di fissaggio a parete.
Quale fluido utilizza il modulo?
Acqua conforme a VDI 2035, con contenuto massimo di glicole del 30%.
