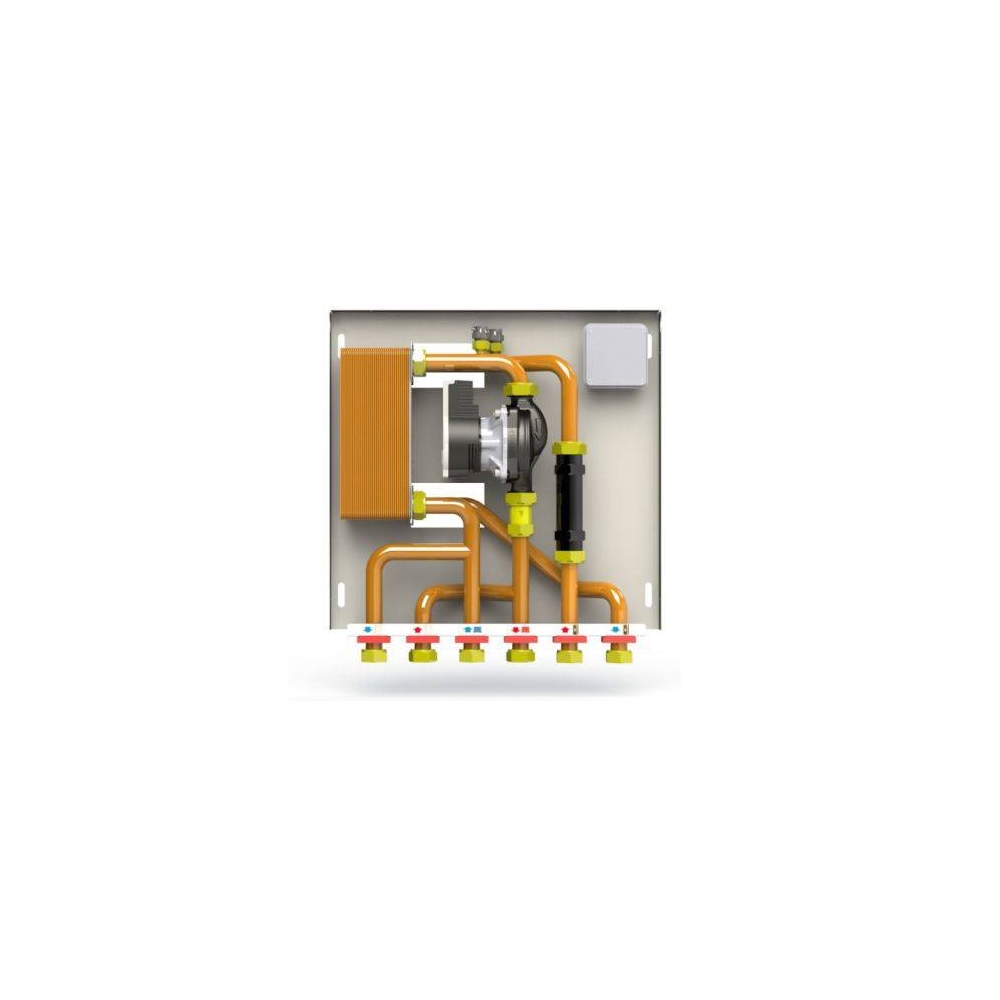

Maxiflame Modulo interfaccia caldaia/termoprodotto MX135/1C MINI
630,00 €
iva inclusa
Modulo per integrare caldaia e termoprodotto, con pressione nominale 6 bar e fluido a 90 °C. Impiega acqua conforme a VDI 2035, glicole massimo 30%, tubazioni in rame Ø 20 mm e temperatura ambiente 5-55 °C.

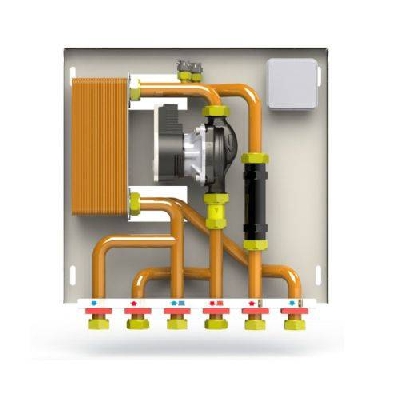

Maxiflame Modulo interfaccia caldaia/termoprodotto MX135/1C MINI
Modulo domestico con connessione caldaia 30-35 kW, per integrare il termoprodotto nel riscaldamento dell’abitazione.
Separazione idraulica mediante scambiatore a piastre.
Box di copertura e kit di fissaggio a parete inclusi.
La gamma MX135/1 integra la caldaia tradizionale con un termoprodotto. Il calore alimenta il riscaldamento domestico attraverso circuiti separati. Lo scambiatore permette il trasferimento termico.
Integrazione tra combustibile solido e gas
Il modulo collega una caldaia a combustibile solido e una caldaia a gas. Il generatore a combustibile solido può essere a vaso aperto o chiuso. La separazione evita di sommare le potenze dei generatori, secondo i requisiti INAIL (ex ISPESL).

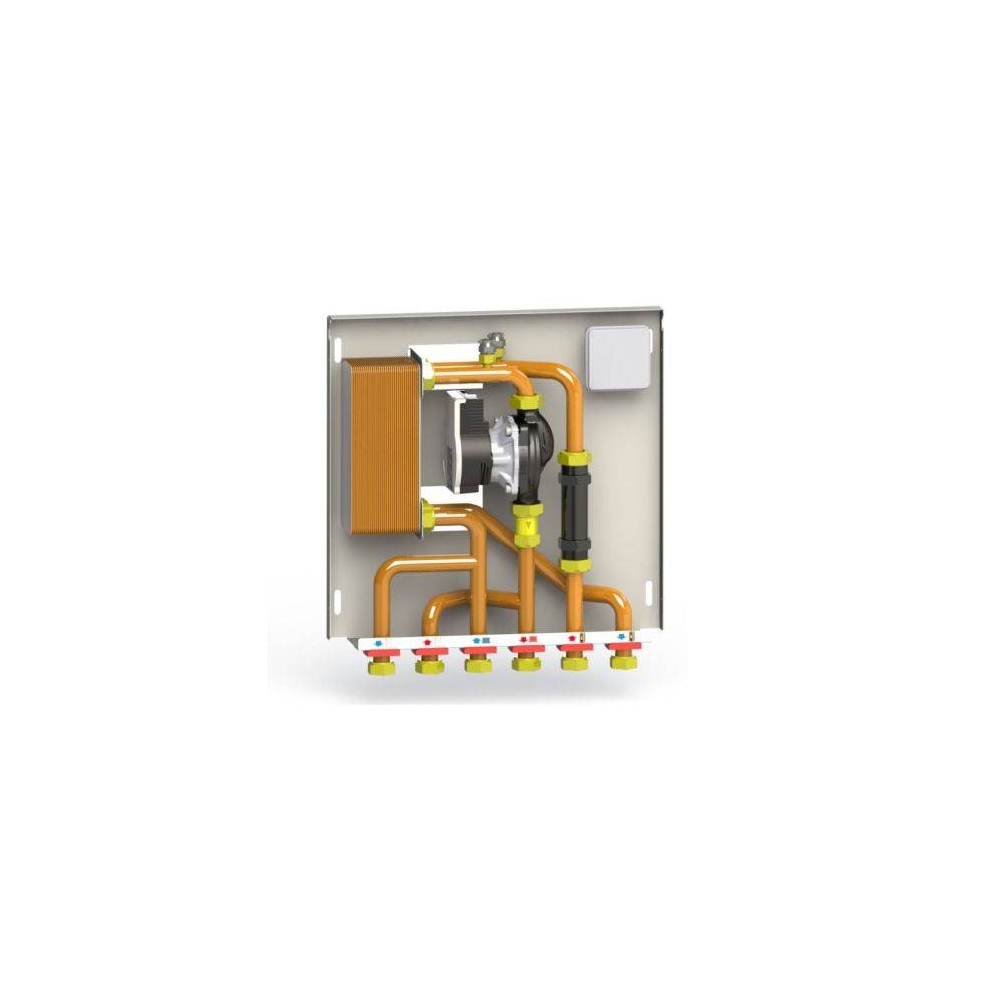

Componenti per la gestione del calore
La dotazione riunisce componenti idraulici e accessori per il montaggio a parete.
- Lo scambiatore a piastre trasferisce calore tra generatori con separazione idraulica .
- Uno o due circolatori movimentano il fluido, secondo la configurazione.
- Due valvole consentono lo sfogo dell’aria.
- La valvola di non ritorno completa il circuito idraulico.
- Il kit di fissaggio consente l’installazione a parete.
- Il box incluso copre il gruppo.
Questa dotazione concentra la gestione dell’interfaccia in un unico modulo.
Condizioni operative e costruzione del modulo
La pressione nominale di 6 bar definisce un parametro operativo del modulo.
Il fluido è acqua conforme a VDI 2035, con glicole massimo 30%. La temperatura del fluido è 90 °C. L’intervallo 5-55 °C riguarda l’ambiente.
La tubazione in rame Ø 20 mm costituisce parte del circuito interno.
Le connessioni idrauliche sono in ottone con attacco G 3/4”.
Ghisa, ottone e acciaio inox sono a contatto con i fluidi, insieme a rame e fibra di aramide .
La lamiera di supporto è zincata 10/10. La copertura utilizza lamiera decapata 10/10.
La copertura di serie è verniciata RAL 9016.
ALIMENTAZIONE ELETTRICA
230V ± 10% / 50 Hz è l’alimentazione prevista.
Il collegamento elettrico accompagna quello idraulico nell’installazione del modulo.
La dotazione comprende i circolatori previsti dalla configurazione.
CONSUMO DEI CIRCOLATORI
Il consumo massimo è 45W con singolo circolatore e 90W con doppio circolatore.
PROTEZIONE E MONTAGGIO
Il grado di protezione IPX4D caratterizza il modulo. Il kit per il fissaggio è incluso .
Il montaggio previsto è a parete.
Il box raccoglie i componenti del gruppo idraulico .
Questi elementi completano l’interfaccia tra i generatori.
Un’interfaccia per il riscaldamento domestico
Il modulo riunisce scambio termico e circolazione per il riscaldamento.
La separazione idraulica mantiene distinti i circuiti dei generatori.
L’integrazione riguarda la caldaia a gas e il generatore a combustibile solido .
L’impiego domestico combina così due sorgenti di calore tramite un’interfaccia dedicata.
CONNESSIONE CALDAIA 30-35 KW
Il modello MX135/1C MINI comprende scambiatore, valvole e copertura, con fissaggio a parete incluso.
FAQ
Quali generatori può integrare?
Integra una caldaia a gas con un generatore a combustibile solido, a vaso aperto o chiuso.
Il box di copertura è incluso?
Sì, la copertura è di serie. È incluso anche il kit di fissaggio a parete.
Quale fluido utilizzare?
Acqua conforme a VDI 2035, con glicole massimo 30%. La temperatura del fluido è 90 °C.
