Maxiflame MX135/1 MINI modulo interfaccia caldaia/termoprodotto 35-40 kW

Maxiflame MX135/1 MINI modulo interfaccia

Integra caldaia tradizionale e termoprodotto nel riscaldamento domestico, con potenza di 35-40 kW.

• Separazione idraulica tramite scambiatore a piastre.

• Box di copertura e kit di fissaggio a parete inclusi.

Il modulo collega due generatori al riscaldamento domestico. Lo scambiatore mantiene separati i circuiti. La versione MINI comprende un circolatore.

Integrazione tra combustibile solido e gas

Il modulo utilizza il calore della caldaia a combustibile solido e della caldaia a gas. Il generatore a combustibile solido può essere a vaso aperto oppure a vaso chiuso.

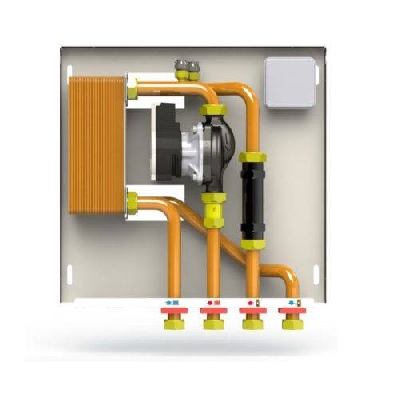

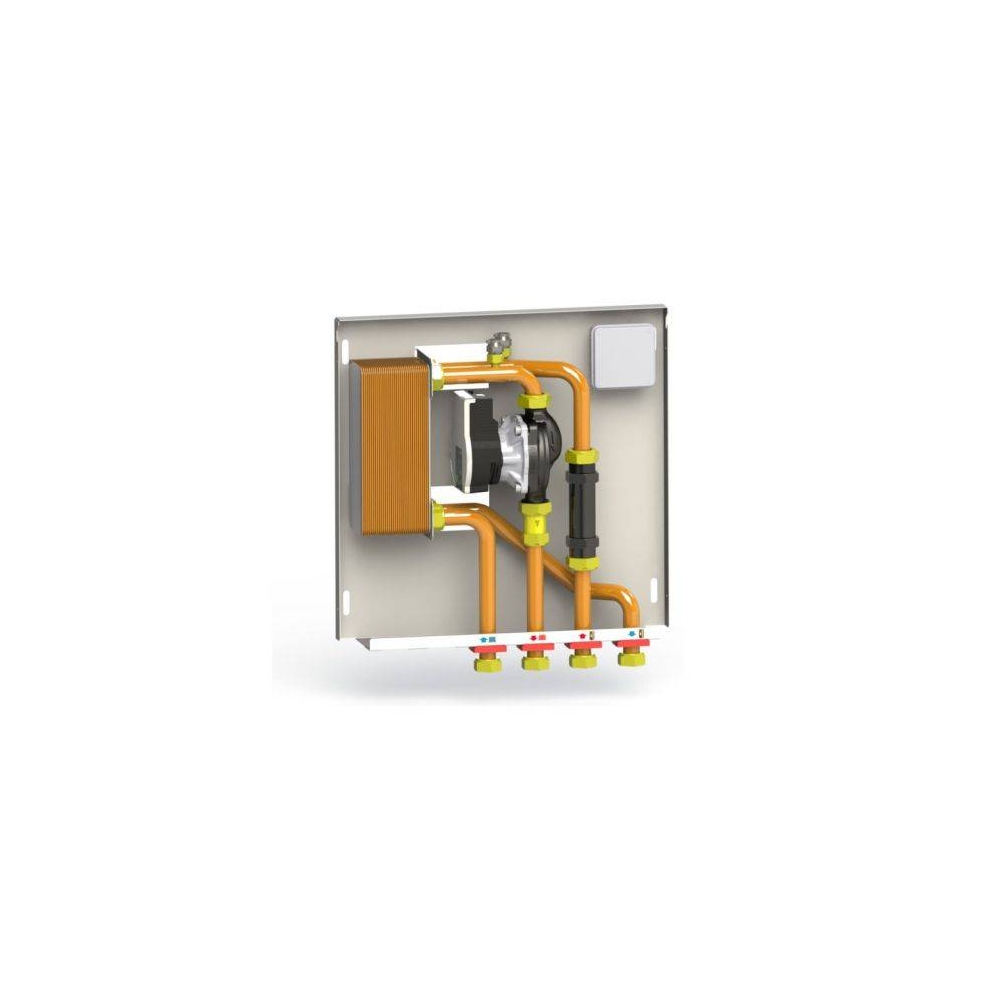

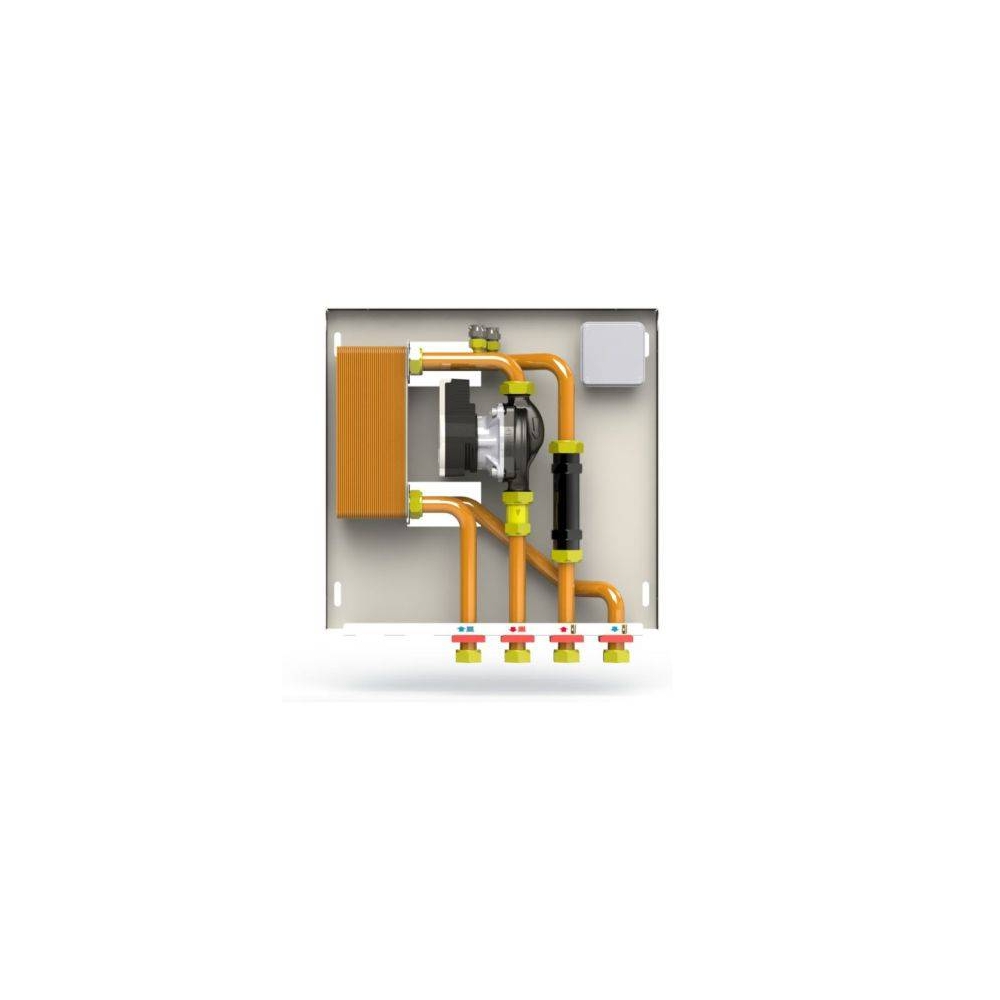

Componenti per il trasferimento del calore

L'insieme preassemblato integra scambio termico e circolazione.

• Lo scambiatore trasferisce calore tra circuiti mantenendo separati i rispettivi fluidi .
• Il circolatore serve il circuito di riscaldamento.
• Due valvole di sfogo consentono l'espulsione dell'aria.
• La valvola di non ritorno contrasta il flusso inverso.
• La scatola elettrica raccoglie le connessioni.
• Il kit incluso permette il fissaggio a parete.

La separazione evita la somma delle potenze dei generatori secondo le disposizioni INAIL, ex ISPESL, applicabili.

Condizioni operative e costruzione

La pressione nominale è 6 bar per il circuito idraulico.

Il fluido deve essere acqua conforme a VDI 2035. Il glicole ammesso raggiunge il 30% massimo. La temperatura del fluido è 90 °C .

L'ambiente deve mantenersi tra 5 e 55 °C durante l'impiego.

Le tubazioni sono in rame Ø 20 mm. Le connessioni in ottoneutilizzano attacchi G 3/4”.

Ghisa e ottone sono a contatto con i fluidi, insieme ad acciaio inox e rame .

Anche la fibra di aramide rientra nei materiali a contatto con i fluidi.

Il supporto è realizzato in lamiera zincata 10/10.

COPERTURA INCLUSA

Il box di serie completa il modulo.

La copertura utilizza lamiera decapata 10/10.

La verniciatura corrisponde al codice RAL 9016.

ALIMENTAZIONE ELETTRICA

Il modulo richiede 230V ± 10% alla frequenza di 50 Hz.

CIRCOLAZIONE E PROTEZIONE

Con singolo circolatore il consumo massimo è 45W per la versione MINI .

Il grado di protezione è IPX4D.

La versione MINI impiega un circolatore sul circuito di riscaldamento .

Non comprende il circolatore del circuito del termoprodotto.

Un'interfaccia per il riscaldamento domestico

Il termoprodotto affianca la caldaia tradizionale attraverso uno scambiatore dedicato al trasferimento termico.

I circuiti restano idraulicamente separati durante lo scambio.

Il montaggio a parete utilizza il kit incluso nella dotazione.

Il box completa l'insieme preassemblato.

GESTIONE DEL CALORE

Il modello MX135/1 MINI integra due generatori per il comfort domestico, mantenendo la separazione dei circuiti.

FAQ

Quali generatori può collegare?

Collega una caldaia a gas e un generatore a combustibile solido, a vaso aperto o chiuso.

La copertura è inclusa?

Sì, sono inclusi il box di copertura e il kit di fissaggio a parete.

Quale fluido richiede?

Richiede acqua conforme a VDI 2035, con concentrazione massima di glicole del 30%.
