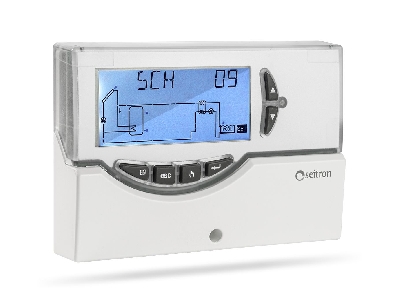

Seitron ELIOS MIDI centralina solare per impianti solari termici
193,00 €
iva inclusa
Centralina per il controllo di impianti a pannelli solari termici, con sei configurazioni selezionabili. Gestisce automaticamente ingressi e uscite e mostra sul display LCD retroilluminato lo schema idraulico e lo stato del sistema.
Seitron ELIOS MIDI centralina solare
Controlla impianti a pannelli solari termici attraverso configurazioni idrauliche preimpostate.
Fino a sei schemi selezionabili.

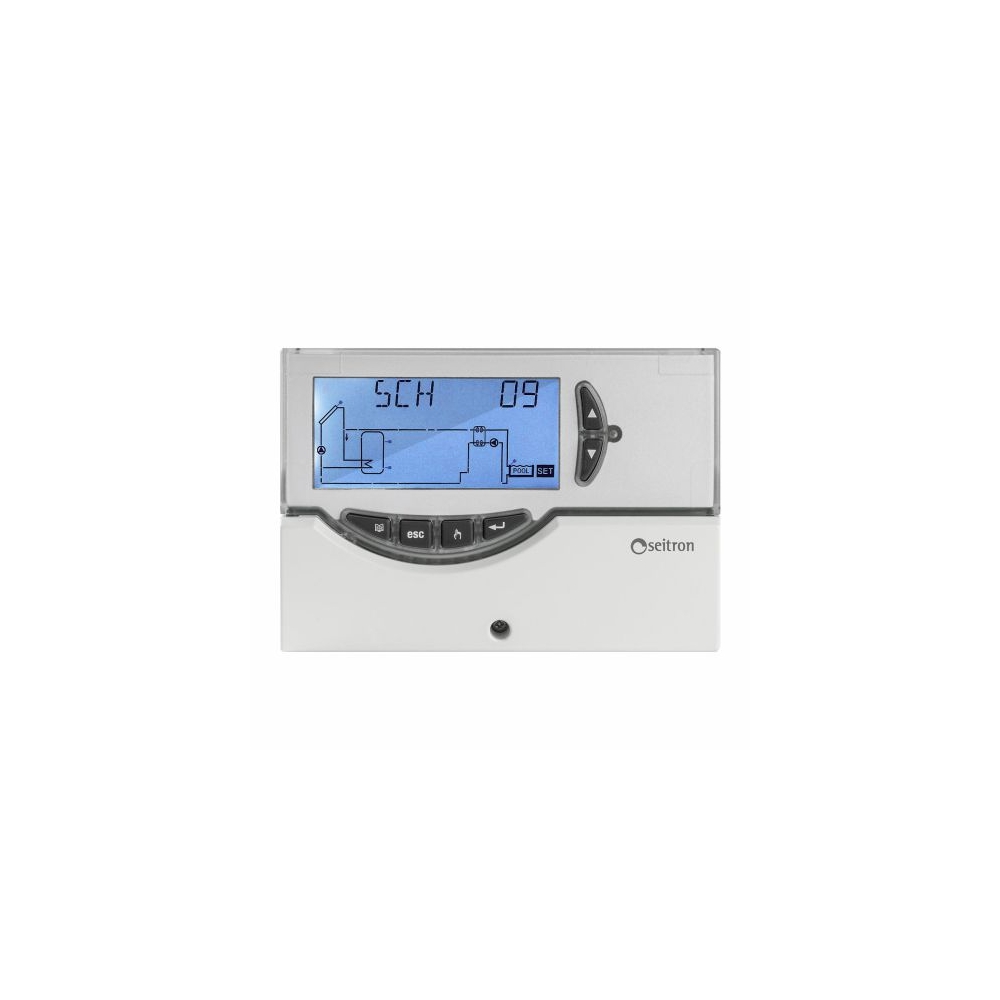

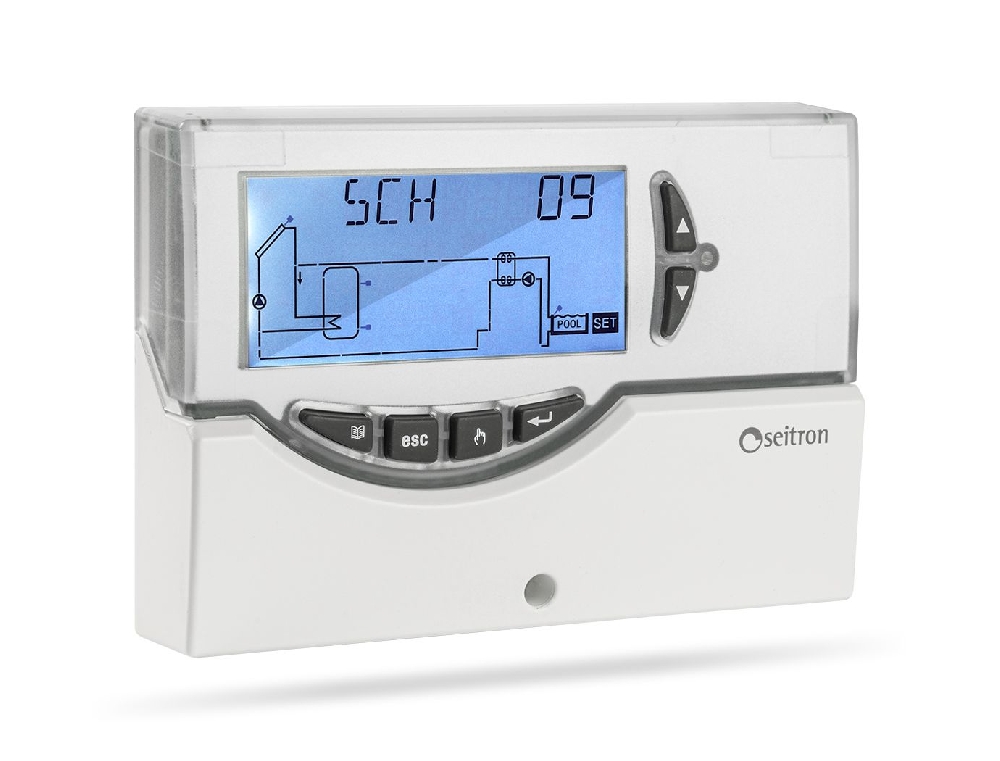

Display LCD retroilluminato per consultare lo stato dell’impianto.
La dotazione comprende tre relè e tre ingressi per sonde. Le due uscite per carichi affiancano il relè di allarme. Sono presenti anche un’uscita PWM e un’uscita 0..10V. Il controllo segue lo schema selezionato, con gestione automatica dei relativi ingressi e uscite.
Configurazione e controllo dal display
La selezione tra sei schemi definisce la gestione dell’impianto. Il display grafico mostra la configurazione idraulica. Permette di verificare lo stato delle uscite e delle sonde. I sei tasti consentono la navigazione nell’interfaccia.
Ingressi e uscite per la regolazione
ELIOS MIDI integra rilevazione delle temperature e gestione dei carichi.
- Tre ingressi accolgono sonde NTC da 10 kΩ a 25 °C con tolleranza ±1% .
- Due relè gestiscono i carichi dell’impianto.
- Un relè dedicato gestisce l’allarme.
- L’uscita PWM permette il controllo di circolatori ad alta efficienza.
- L’uscita 0..10V offre un ulteriore segnale modulante.
- La visualizzazione delle sonde consente di consultare il loro stato.
La gestione automatica dipende dalla configurazione idraulica prescelta.
Lettura delle temperature e condizioni operative
La regolazione utilizza tre punti di rilevazione della temperatura.
Per le sonde S1, S2 e S3 è prevista una correzione individuale di ±5,0 °C. La lettura copre da −20 °C a +180 °C, con accuratezza di ±2 °C.
La risoluzione è 0,1 °C da −20 °C a 144,9 °C.
Da 145 °C a 180 °C diventa 1 °C.
La retroilluminazione accompagna la consultazione dei dati operativi sul display.
Lo schermo riunisce schema idraulico e stato delle uscite. Mostra anche temperature e stato delle sonde.
Le informazioni sono consultabili direttamente sulla centralina.
ALIMENTAZIONE
230 V AC ±10% con frequenza di 50 Hz.
L’assorbimento è inferiore a 2 VA.

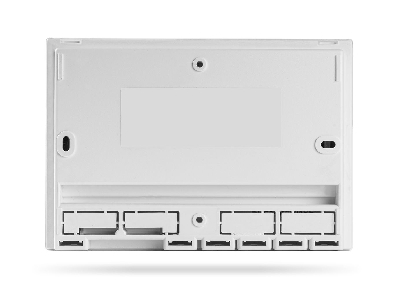

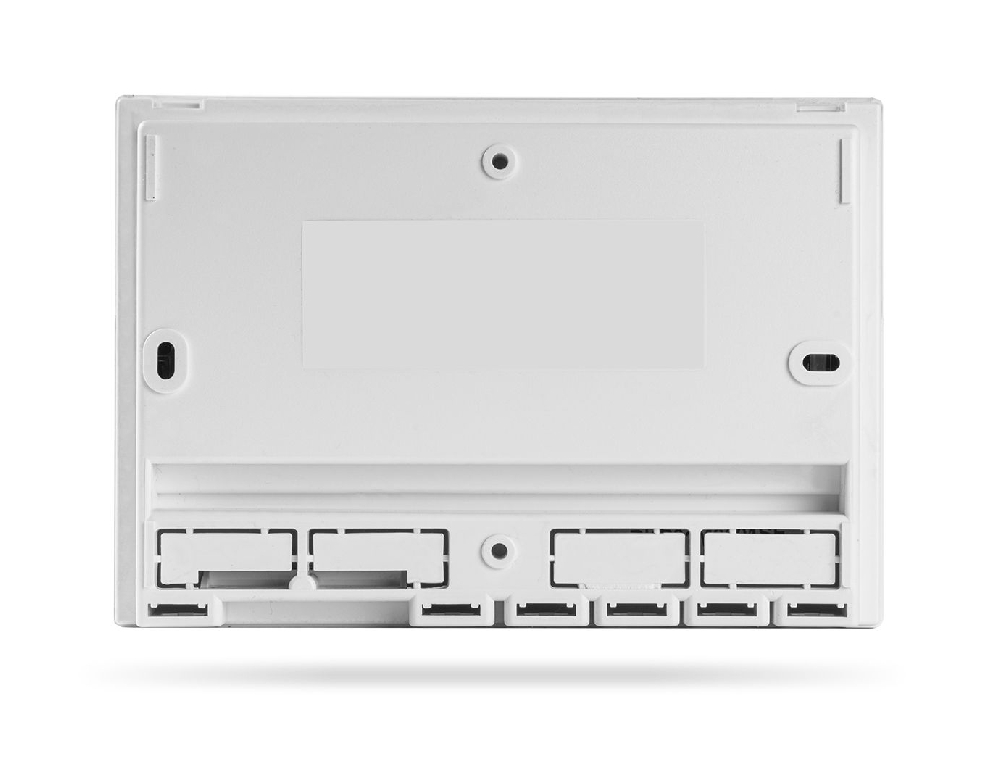

Il dispositivo prevede il montaggio a parete.
TEMPERATURA AMBIENTE
Il funzionamento richiede temperature comprese tra 0 °C e 40 °C.
LIMITI DELLE SONDE
Per il collettore l’intervallo operativo della sonda va da −50 °C a +200 °C durante la rilevazione della temperatura.
Per il bollitore, l’intervallo della sonda è da −50 °C a +110 °C.
La centralina legge temperature tra −20 °C e +180 °C .
I limiti delle sonde restano distinti dall’intervallo di lettura della centralina.
Gestione del solare termico con ELIOS MIDI
La combinazione di relè e uscite modulanti consente il controllo dei carichi previsti dallo schema.
La selezione della configurazione idraulica determina quali ingressi e uscite vengono gestiti.
Il display LCD permette di consultare lo stato del sistema durante l’utilizzo.
ELIOS MIDI riunisce quindi configurazione, regolazione e visualizzazione in un unico dispositivo.
IDENTIFICAZIONE DEL PRODOTTO
La centralina Seitron modello ELIOS MIDI ha codice articolo TDST24M10000001SE e SKU TDST24M101SE. È destinata al controllo di impianti a pannelli solari termici.
FAQ
Quante configurazioni può gestire?
Sono selezionabili fino a sei schemi idraulici. La centralina gestisce automaticamente ingressi e uscite dello schema scelto.
Quali uscite sono presenti?
Sono presenti due relè per carichi, un relè di allarme, un’uscita PWM e un’uscita 0..10V.
Cosa mostra il display?
Il display LCD retroilluminato mostra schema idraulico, stato delle uscite, stato delle sonde e dati operativi.
TDST24M101SE
Scheda tecnica
- Alimentazione
- 230V~ 50Hz
- Dimensioni
- 156 x 108 x 47 (L x A x P)
- Assorbimento
- -2 VA
- Tipo di sensori
- 3 x NTC 10K @ 25°C ±1%
- Limiti funzionamento sensori
- -50°C .. +200°C (collettore) / -50°C .. +110°C (boiler)
- Campo di lettura temperature
- -20°C .. 180°C
- Precisione
- ±2°C
- Risoluzione
- 0,1°C (-20°C .. 144,9°C) / 1°C (145°C .. 180°C)
- Temp. funzionamento
- 0°C .. 40°C
- Temp. stoccaggio
- -10°C .. +50°C
- Limiti umidità
- 20% .. 80% RH non condensante
- Contenitore
- ABS V0 autoestinguente
