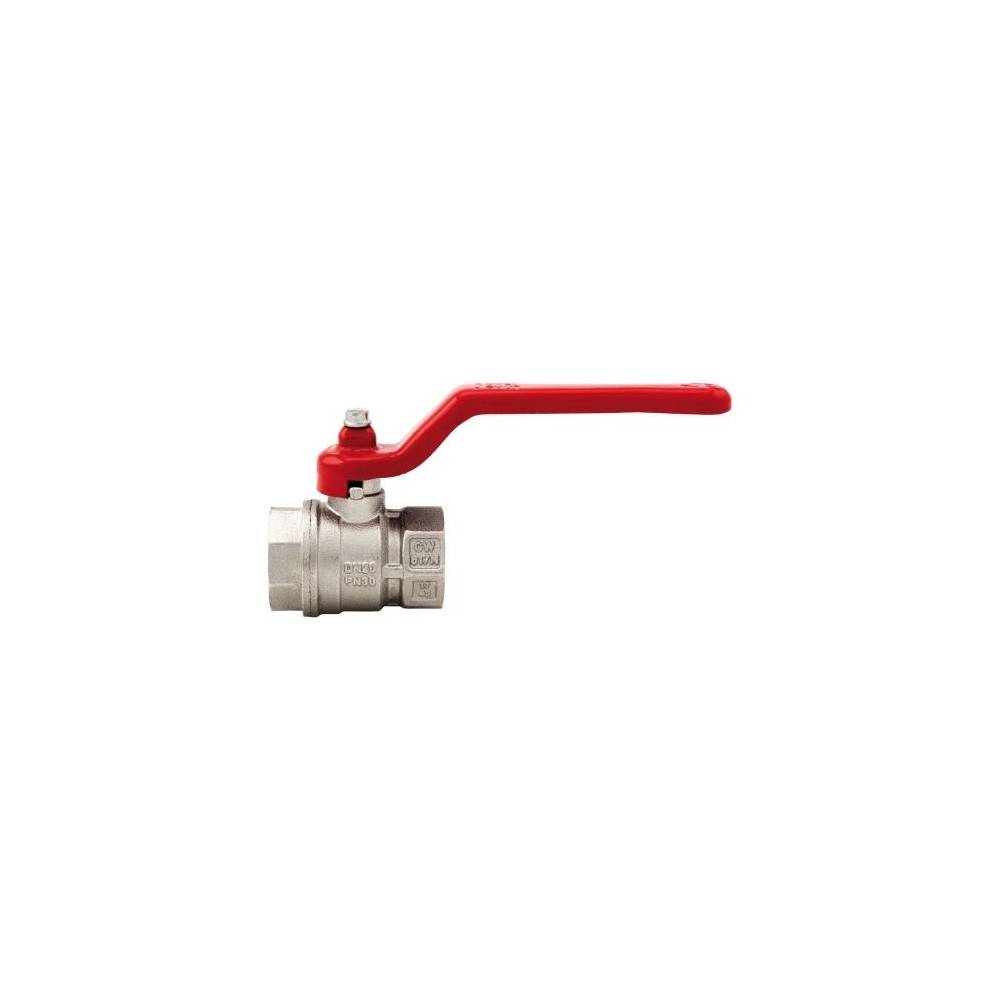

Itap Valvola a sfera F/F 1"1/2 leva 1160112

Itap Valvola a sfera Vienna passaggio standard F/F 1"1/2 leva 1160112

Valvola a sfera a passaggio standard con leva dritta

La valvola a sfera a passaggio standard rappresenta una soluzione professionale e altamente affidabile per la gestione e l'intercettazione dei fluidi in impianti termoidraulici civili e industriali.

Realizzata in Ottone nichelato CW617N, questa valvola garantisce resistenza alla corrosione, lunga durata nel tempo e prestazioni elevate.

Il passaggio standard ottimizza riduce al minimo le perdite di carico, con la leva a farfalla è precisa ed affidabile anche in ambienti poco accessibili.

La valvola a sfera opera mediante una sfera forata rotante all'interno del corpo valvola: ruotando la leva di 90°, si consente o si interrompe completamente il passaggio del fluido. Il sistema di tenuta con guarnizioni in PTFE (Teflon) garantisce un'eccellente ermeticità e riduce l'usura meccanica anche in presenza di pressione elevata.

Adatte all’impiego in impianti idraulici, di riscaldamento, di condizionamento e pneumatici.

• Attacchi filettati femmina/femmina.
• Maniglia a leva in acciaio (in alluminio per le misure 2”1/2 – 3” e 4” ).
• Corpo in ottone nichelato.
• Temperature minima e massima d’esercizio: -20°C, 150°C in assenza di vapore.
• Attacchi filettati ISO 228 (equivalente a DIN EN ISO 228 e BS EN ISO 228).
• Disponibile con filetto NPT nelle misure 2”1/2, 3” e 4”.

Ottima per:

• Impianti di riscaldamento
• Impianti idrici civili e industriali
• Distribuzione di acqua potabile
• Sistemi di climatizzazione e raffreddamento
• Applicazioni in campo agricolo e industriale

Materiali

• Manicotto femmina: ottone nichelato CW617N
• Sede: P.T.F.E.
• Sfera: Ottone cromato CW617N
• Asta: Ottone CW614N
• O-ring: NBR
• O-ring: Viton®
• Corpo: Ottone nichelato CW617N
• Maniglia a T: Alluminio verniciato
• Vite: Acciaio zincato C4C

NSTALLAZIONE

Le valvole ITAP sono bidirezionali, gestiscono il flusso in entrambe le direzioni.

Le valvole sono composte da una sfera, due guarnizioni, un’asta, OR, maniglia e due parti di ottone, corpo e manicotto, che le contengono e che sono assemblate fra loro tramite filettatura e sigillate mediante apposito frena-filetti.

Per evitare che lo strato di frena-filetti si rompa e quindi che la valvola perda dall’accoppiamento corpo-manicotto, bisogna evitare di sottoporre le due parti a momenti torcenti.

Per la loro installazione vanno utilizzate le normali pratiche idrauliche, ed in particolare: assicurarsi che le due tubature siano correttamente allineate; durante il montaggio applicare la chiave all’estremità della valvola più vicina al tubo; l’applicazione di materiale di fissaggio (PTFE, canapa) deve essere limitato alla zona del filetto, un eccesso potrebbe interferire nella zona di chiusura sfera guarnizione pregiudicando la tenuta.

nel caso in cui il fluido presenti delle impurità (sporco, polvere, eccessiva durezza dell’acqua), queste vanno rimosse o filtrate perché altrimenti durante la rotazione della sfera possono danneggiare le guarnizioni.

DISINSTALLAZIONE

Per la disinstallazione della valvola dalla linea o comunque prima di svitare le giunzioni ad essa collegate: indossare gli indumenti protettivi normalmente richiesti per lavorare con il fluido contenuto nella linea; depressurizzare la linea ed operare in questo modo: posizionare la valvola in posizione aperta e svuotare la linea; manovrare la valvola per scaricare la pressione residua nella cavità del corpo prima di rimuoverla dalla linea; durante lo smontaggio applicare la chiave all’estremità della valvola più vicina al tubo;

MANUTENZIONE

Verificare la valvola periodicamente, in funzione del suo utilizzo e delle condizioni di lavoro, per assicurarsi che funzioni correttamente.
