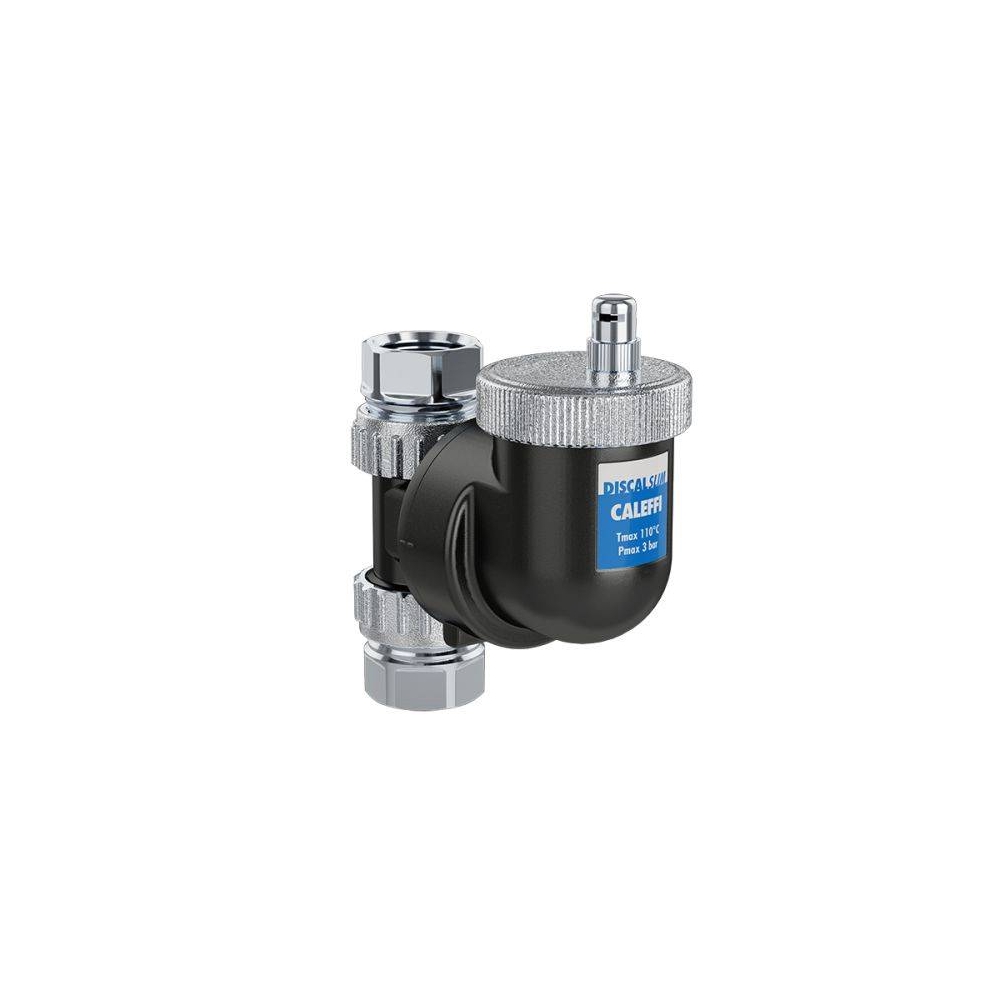

Caleffi DISCALSLIM Disaeratore orientabile 1" F, valvola di sfiato

Caleffi DISCALSLIM Disaeratore orientabile 1"

Valvola di sfiato per eliminare continuamente aria e microbolle dai circuiti idraulici di riscaldamento e climatizzazione.

• Attacchi filettati femmina da 1".

• Installazione su tubazioni orizzontali o verticali.

Il corpo in tecnopolimero integra un tappo igroscopico di sicurezza. La pressione massima è di 3 bar. La temperatura massima raggiunge 110 °C. Il raccordo orientabile consente diverse disposizioni sulle tubazioni. PATENT PENDING.

Raccordo orientabile per due direzioni di posa

Il collegamento a T orientabile permette la posa su tubi orizzontali oppure verticali. Gli attacchi G 1" femmina sono conformi alla norma ISO 228-1.

Sfiato continuo e componenti interni

Il disaeratore separa aria e microbolle presenti nei circuiti idraulici.

• Lo sfiato espelle continuamente l' aria dal circuito durante il funzionamento .
• Il tappo igroscopico completa lo sfiato con una funzione di sicurezza.
• Il galleggiante è realizzato in PP.
• Guida e asta sono in ottone EN 12164 CW614N.
• Leva e molla sono in acciaio inox EN 10270-3, AISI 302.
• Le guarnizioni sono in EPDM.

Il corpo utilizza tecnopolimero PPAG40.

Fluidi compatibili e condizioni di esercizio

DISCALSLIM è destinato ai circuiti ad acqua per riscaldamento e climatizzazione.

Può utilizzare acqua e soluzioni glicolate non pericolose. La concentrazione massima di glicole è del 30%. L'impiego richiede il rispetto dei limiti di pressione e temperatura previsti.

La pressione non deve superare 3 bar durante l'esercizio.

L'intervallo termico va da 0 °C a 110 °C, entro i limiti operativi del dispositivo.

La velocità massima raccomandata agli attacchi è 1,2 m/s . Questo valore riguarda il flusso attraverso le connessioni.

Il formato DN 20 presenta un Kv di circa 1,3 m³/h. La portata indicata è circa 13 l/min.

Questi valori aiutano a valutare l'inserimento nel circuito.

COMPATIBILITÀ DEL FLUIDO

Acqua e glicole sono ammessi alle condizioni indicate.

Le soluzioni glicolate devono essere non pericolose.

Il limite del 30% resta valido per la concentrazione di glicole.

POSA ORIENTABILE

Il raccordo consente due orientamenti delle tubazioni: orizzontale o verticale.

SICUREZZA DELLO SFIATO

La valvola integra un tappo igroscopico di sicurezza abbinato allo sfiato per l'espulsione dell' aria .

Il dispositivo lavora mediante scarico continuo dell'aria.

Questa funzione riguarda i circuiti idraulici di climatizzazione e riscaldamento.

L'impiego deve rispettare i valori massimi di esercizio.

Scelta del disaeratore per il circuito

La combinazione di sfiato continuo e raccordo orientabile unisce disaerazione e flessibilità di posa.

Il collegamento utilizza filettature femmina da 1".

Per la scelta, verifica fluido e condizioni operative del tuo impianto.

Il codice prodotto è 551806.

COIBENTAZIONE COMPATIBILE

L'accessorio Caleffi per la coibentazione con codice CBN551805 è compatibile con il modello 551806.

FAQ

Si installa su tubazioni verticali?

Sì. Il raccordo orientabile permette l'installazione su tubazioni verticali oppure orizzontali.

Quali sono gli attacchi?

Gli attacchi sono filettati G 1" femmina, conformi alla norma ISO 228-1.

Può funzionare con glicole?

Sì, con soluzioni glicolate non pericolose fino al 30%. La pressione massima è 3 bar, con temperatura da 0 a 110 °C.
