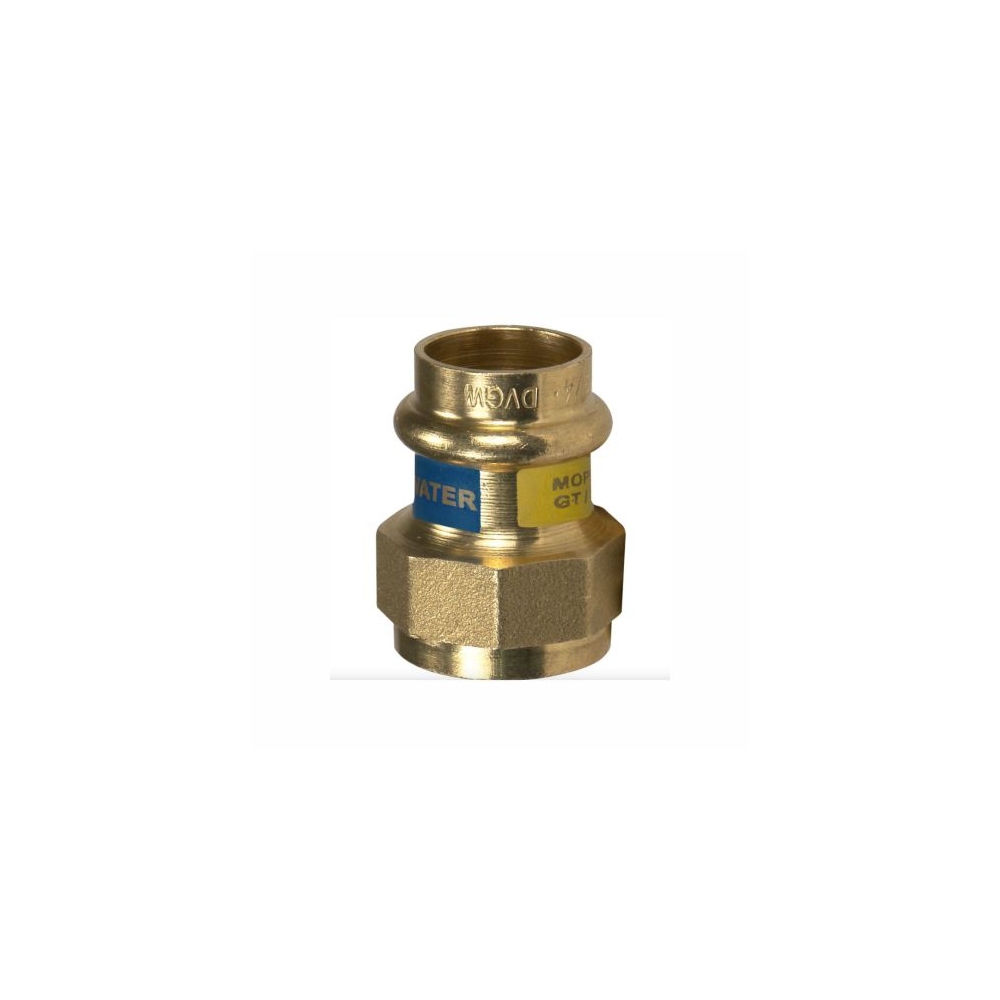

EFFEBI UNICO raccordo dritto F a pressare rame bronzo per acqua e gas

EFFEBI UNICO raccordo dritto F

Raccordo a pressare universale in rame e bronzo, per collegamenti su impianti acqua e gas.

• Attacco a pressare e filetto femmina.

• Doppia marcatura per riconoscere gli impieghi.

La serie EFFEBI PRESS UNICO è adatta a metano e GPL, oltre agli impianti sanitari e di riscaldamento. Il codice RKF270V identifica il raccordo con profilo V. Il collegamento combina pressatura e filettatura femmina.

Rame e bronzo per il collegamento misto

L'attacco per tubi in rame impiega rame Cu-DHP 99,9%. La parte filettata è in bronzo RG5Pb. L'estremità presenta un esagono esterno per l'impiego della chiave. L'imbocco a pressare completa il collegamento al tubo.

Doppio impiego e gestione dell'installazione

Il sistema UNICO riunisce due applicazioni nella stessa serie di raccordi.

• La doppia marcatura distingue Giallo per GAS e Blu per ACQUA .
• Il duplice utilizzo riduce il magazzino.
• Una serie condivisa semplifica la gestione dei codici.
• La pressatura favorisce la velocità d'installazione.
• Le guarnizioni testate e certificate assicurano una tenuta idraulica ermetica e resistente.
• La compatibilità con le valvole Presstige amplia le possibilità di collegamento.

La gamma comprende 20 tipologie di figure, con raccordi rame-rame e bronzo-rame.

Applicazioni, tenuta e condizioni d'impiego

Il raccordo serve impianti di acqua sanitaria e acqua potabile.

Gli impieghi comprendono riscaldamento e colonne montanti, oltre al raffrescamento. Sono inclusi aria compressa disoleata, sprinkler e antincendio. L'impiego con gas comprende metano e GPL .

L'O-ring è conforme a EN 549 ed EN 681/1.

La serie rispetta UNI EN 11065 per classe 1 acqua e classe 2 gas.

La certificazione DVGW gas riguarda la serie UNICO . Le guarnizioni sono testate e certificate.

Nella gamma, i filetti maschi sono conformi a UNI EN 10226. Questo raccordo presenta invece un filetto femmina e un imbocco a pressare.

Le condizioni d'impiego distinguono le applicazioni idriche da quelle gas.

IMPIANTI GAS DOMESTICI

UNI 7129:2015. Per impianti domestici e similari realizzati conformemente alla norma.

La singola portata termica nominale massima deve essere inferiore a 35 kW.

L'idoneità comprende metano e GPL.

IMPIANTI GAS CIVILI EXTRA DOMESTICI

Per portate termiche superiori a 35 kW, gli impianti devono rispettare UNI 11528:2014.

SERVIZIO ACQUA

L'intervallo termico per acqua va da −20 °C a +90 °C per la serie .

La pressione nominale dipende dalla misura scelta.

Anche dimensioni e peso variano con la misura.

Seleziona il raccordo in funzione dei collegamenti dell'impianto.

Un raccordo per due applicazioni

La combinazione di attacco a pressare e collegamento femmina unisce tubazioni in rame a connessioni filettate.

Il doppio impiego rende più semplice la gestione delle scorte.

La marcatura distingue acqua e gas sullo stesso raccordo.

Restano specifiche le condizioni applicabili a ciascun impianto.

SCELTA DEL COLLEGAMENTO

Verifica la misura richiesta per il tubo e il filetto. La serie utilizza il profilo V ed è utilizzabile con le valvole Presstige.

FAQ

È utilizzabile sia per acqua sia per gas?

Sì, UNICO è destinato a entrambi gli impieghi, rispettando le condizioni e le norme applicabili.

Che cosa indica la lettera F?

Indica il collegamento filettato femmina, abbinato all'attacco a pressare per tubo in rame.

Il codice identifica una sola misura?

No, RKF270V comprende più misure. Dimensioni e peso dipendono dalla variante selezionata.
