Seitron ELIOS 25 STANDARD centralina per impianti solari termici

Seitron ELIOS 25 STANDARD centralina

Regolatore differenziale a microprocessore per la gestione degli impianti solari termici.

• Configurazione di 20 schemi idraulici.

• Visualizzazione di tutte le temperature.

Il modello ELIOS 25 STANDARD integra 4 ingressi per sonde PT1000. Dispone di 4 uscite PWM e un'uscita ausiliaria SPDT per allarme. L' autodiagnostica comprende segnalazioni visive e sonore.

Controllo delle temperature e degli schemi

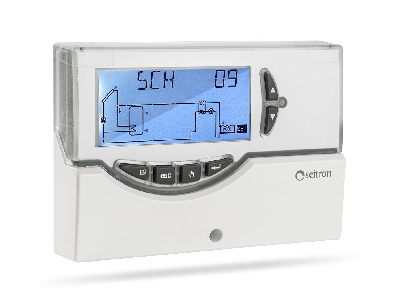

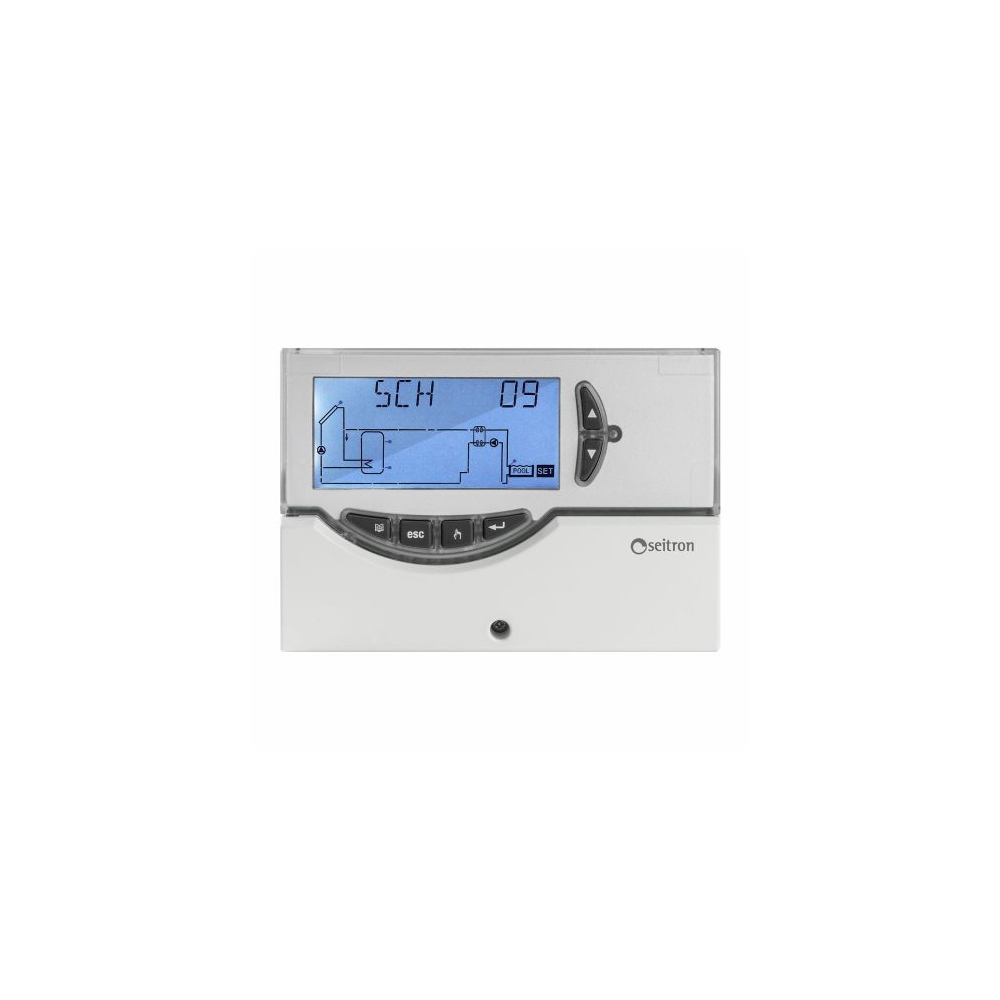

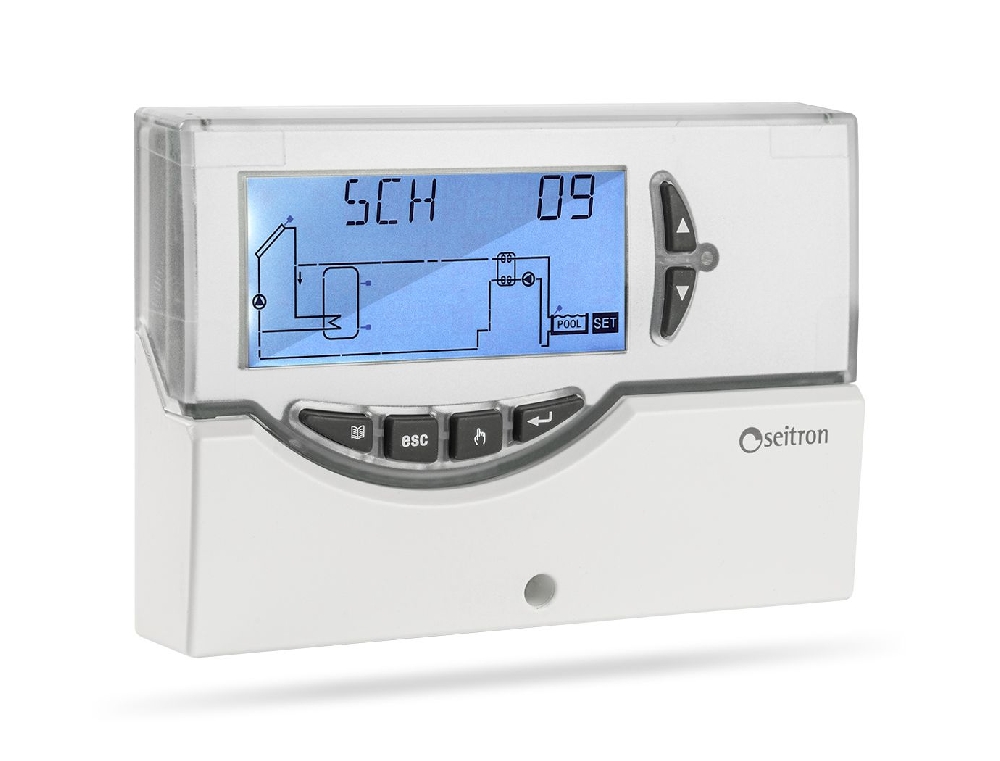

Il display LCD retroilluminato mostra schemi e temperature. I pulsanti frontali consentono la navigazione nei menu. La configurazione comprende 20 schemi idraulici per gestire diverse configurazioni dell'impianto solare termico.

Funzioni per la gestione dell'impianto

La regolazione differenziale si affianca a funzioni dedicate al controllo operativo.

• Funzione vacanze per il raffreddamento notturno del boiler nell'impianto solare termico.
• Attivazione periodica dei carichi.
• Misurazione del calore.
• Autodiagnostica con allarmi visivi e sonori.
• Visualizzazione di tutte le temperature.
• Uscita ausiliaria dedicata all'allarme.

Queste funzioni riuniscono monitoraggio e gestione nella stessa centralina.

Collegamenti e condizioni di funzionamento

L'alimentazione a 230V~ 50Hz richiede un assorbimento di 4 VA.

I 4 ingressi accettano sonde Pt1000 Classe B DIN. Per il collettore, i limiti dei sensori sono da -50 °C a +200 °C. Per il boiler, vanno da -50 °C a +110 °C .

Le uscite relè utilizzano contatti SPST sotto tensione con portata 4x2(1)A max 230V~.

Il relè allarme dispone di contatti SPDT con portata 4(1)A max 230V~.

Il segnale PWM ha ampiezza 10V ±15% e frequenza 1 kHz .

La corrente massima è 15 mA per il segnale PWM. Il grado di protezione è IP 40.

Rispettare i limiti elettrici previsti per i collegamenti.

TEMPERATURE AMBIENTALI

Il funzionamento è previsto da 0 °C a 40 °C.

Lo stoccaggio è consentito da -10 °C a +50 °C.

Questi intervalli riguardano la centralina, non le sonde.

INGOMBRO

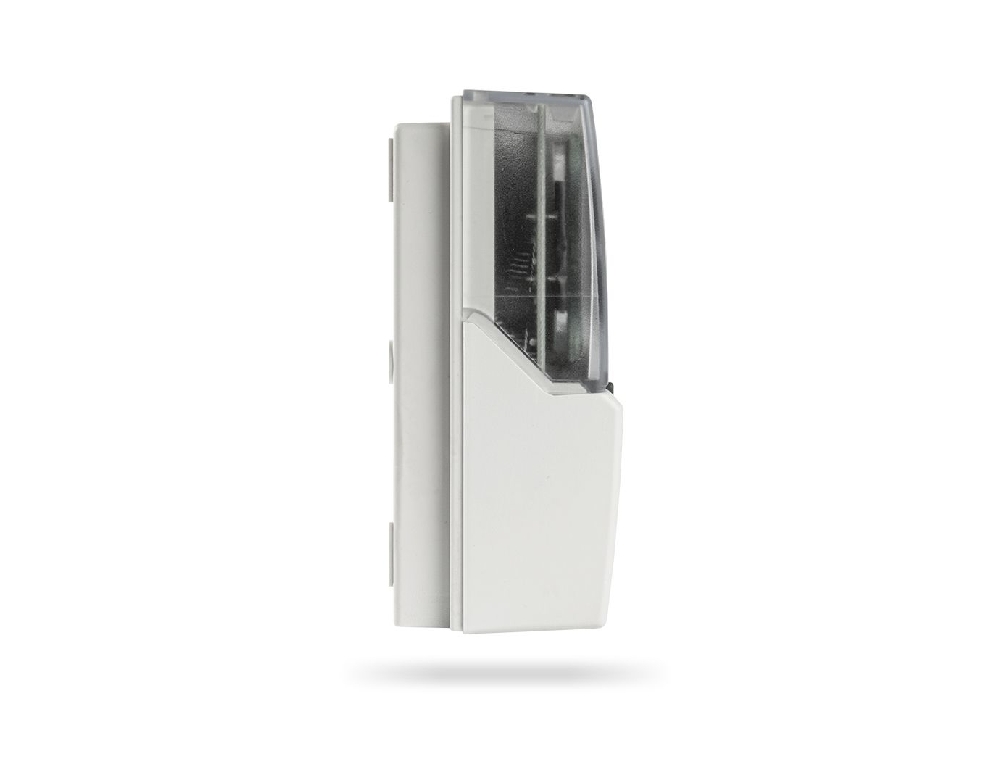

Le dimensioni sono 156 x 108 x 47 mm nell'ordine larghezza, altezza e profondità.

LETTURA DELLA TEMPERATURA

Il campo di lettura va da -40,0 °C a +260,0 °C con precisione ±1 °C .

La risoluzione è 0,1 °C.

La visualizzazione in gradi Fahrenheit ha risoluzione 0,2 °F .

Codice prodotto TST12M0001AN.

Configurazione e gestione del boiler

La scelta tra 20 schemi consente la configurazione della centralina per diversi impianti con tecnologia solare termica.

La funzione vacanze gestisce il raffreddamento notturno del boiler.

Il monitoraggio comprende temperature e misurazione del calore .

Gli allarmi visivi e sonori affiancano l'autodiagnostica durante l'utilizzo.

SCELTA PER L'IMPIANTO

Verifica schema idraulico, sonde e carichi rispetto ai limiti elettrici della centralina.

FAQ

Quali sonde accetta?

Dispone di 4 ingressi per sonde Pt1000 Classe B DIN.

Quanti schemi idraulici si possono configurare?

La centralina consente la configurazione di 20 schemi idraulici differenti.

Che cosa fa la funzione vacanze?

Permette il raffreddamento notturno del boiler.
