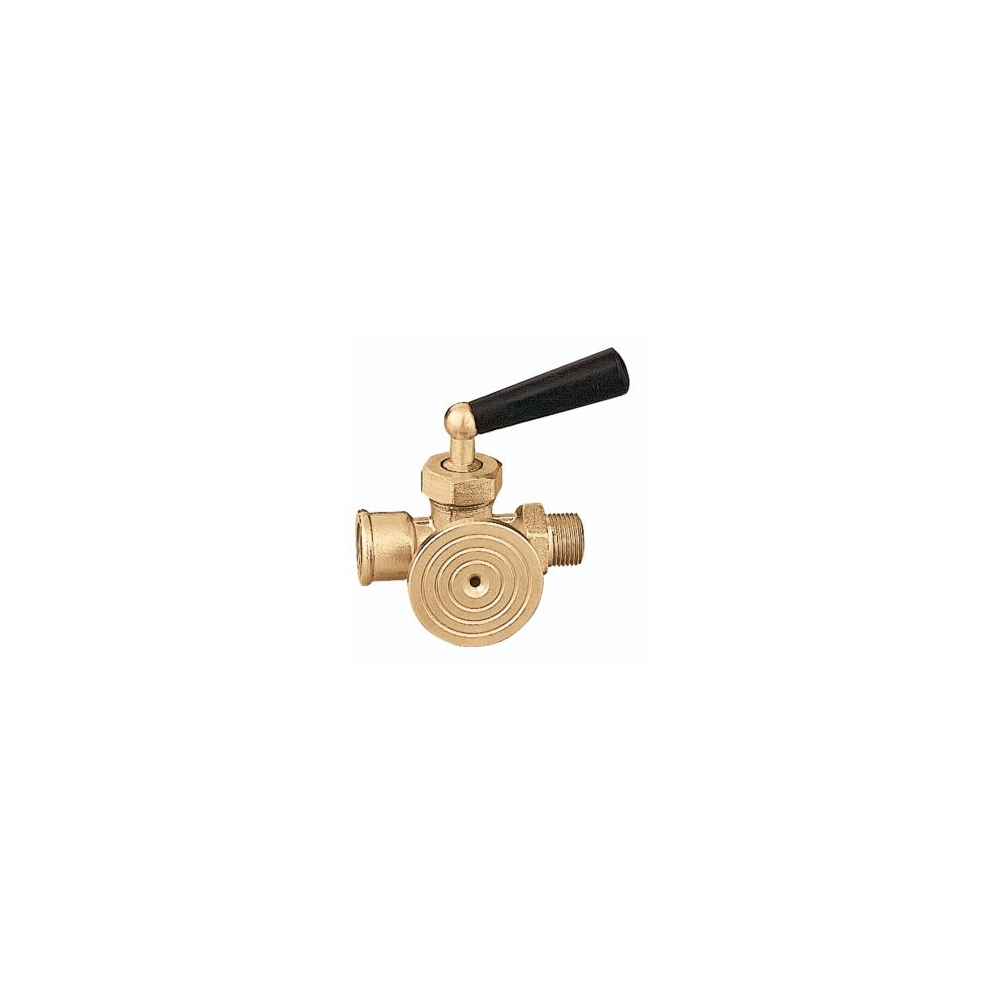

Caleffi Rubinetto manometro-campione INAIL 1/2" a tre vie

Caleffi Rubinetto manometro-campione INAIL 1/2"

Il rubinetto 690400 collega il circuito al manometro e permette di gestire le operazioni di controllo della pressione.

• Conforme alle norme INAIL (Ex ISPESL).

• Consente l’isolamento dello strumento durante taratura o sostituzione.

La configurazione a tre vie comprende misurazione, scarico e isolamento. La pressione massima è 15 bar . Il fluido deve restare tra 5 e 90 °C. Gli attacchi maschio e femmina hanno filettatura ISO 228-1.

Collegamenti per il circuito e il manometro

Il primo collegamento è G 1/2" A (ISO 228-1) M. Il secondo è G 1/2" (ISO 228-1) F. Il rubinetto si installa tra circuito idraulico e manometro di controllo.

Misurazione, scarico e isolamento

Le funzioni del rubinetto supportano il controllo della pressione e gli interventi sullo strumento.

• La misurazione collega il manometro al circuito per la lettura della pressione .
• Lo scarico mette il manometro in comunicazione con l’atmosfera.
• L’azzeramento è consentito dalla posizione di scarico.
• La purga interessa il collegamento, incluso il tubo-sifone quando installato.
• L’isolamento interrompe la comunicazione tra manometro, circuito e atmosfera.
• La manutenzione comprende lo scarico del collegamento prima della rimozione dello strumento.

Queste funzioni accompagnano le operazioni di verifica e sostituzione del manometro.

Impiego negli impianti soggetti a verifica

Il componente serve al controllo della pressione negli impianti soggetti a verifiche periodiche.

Nelle centrali termiche collega il circuito allo strumento. La lettura permette il controllo della pressione. Lo scarico prepara il collegamento alla rimozione del manometro.

L’impiego comprende recipienti in pressione e impianti industriali.

Le applicazioni includono laboratori di taratura e metrologia, oltre ai sistemi HVAC.

Collaudi e test impiegano il rubinetto nei sistemi di controllo pressione .

L’utilizzo interessa i settori chimico e petrolchimico, oltre al settore alimentare e agli impianti industriali.

Ogni applicazione deve rispettare i limiti di esercizio del componente.

PRESSIONE DI ESERCIZIO

15 bar è la pressione massima ammessa.

Questo limite riguarda l’impiego del rubinetto nel circuito.

L’isolamento separa il manometro dal circuito e dall’atmosfera.

TEMPERATURA DEL FLUIDO

Il campo ammesso va da 5 °C a 90 °C.

CONFORMITÀ INAIL

Il rubinetto è conforme alle norme INAIL ( Ex ISPESL ). È destinato ai manometri campione per le verifiche di pressione.

È compatibile con strumenti certificati per la taratura.

I materiali sono certificati per utilizzo in ambienti industriali .

Gli impieghi su linee gas o vapore restano subordinati ai limiti di pressione e temperatura indicati.

Controllo e interventi sullo strumento

La combinazione di misurazione , scarico e isolamento supporta gli interventi sul manometro.

L’intercettazione del fluido consente la separazione dello strumento durante le operazioni di manutenzione.

La posizione di scarico permette invece la purga del collegamento .

Il componente integra queste funzioni nel punto di collegamento del manometro.

IDENTIFICAZIONE DEL COMPONENTE

Il codice 690400 identifica il rubinetto Caleffi con attacchi G 1/2" e conformità INAIL (Ex ISPESL).

FAQ

Quali attacchi presenta il rubinetto?

Presenta un attacco G 1/2" A (ISO 228-1) M e un attacco G 1/2" (ISO 228-1) F.

Quali sono i limiti di esercizio?

La pressione massima è 15 bar. La temperatura del fluido deve essere compresa tra 5 e 90 °C.

Permette di isolare il manometro?

Sì. La posizione di isolamento interrompe la comunicazione tra manometro, circuito e atmosfera.
