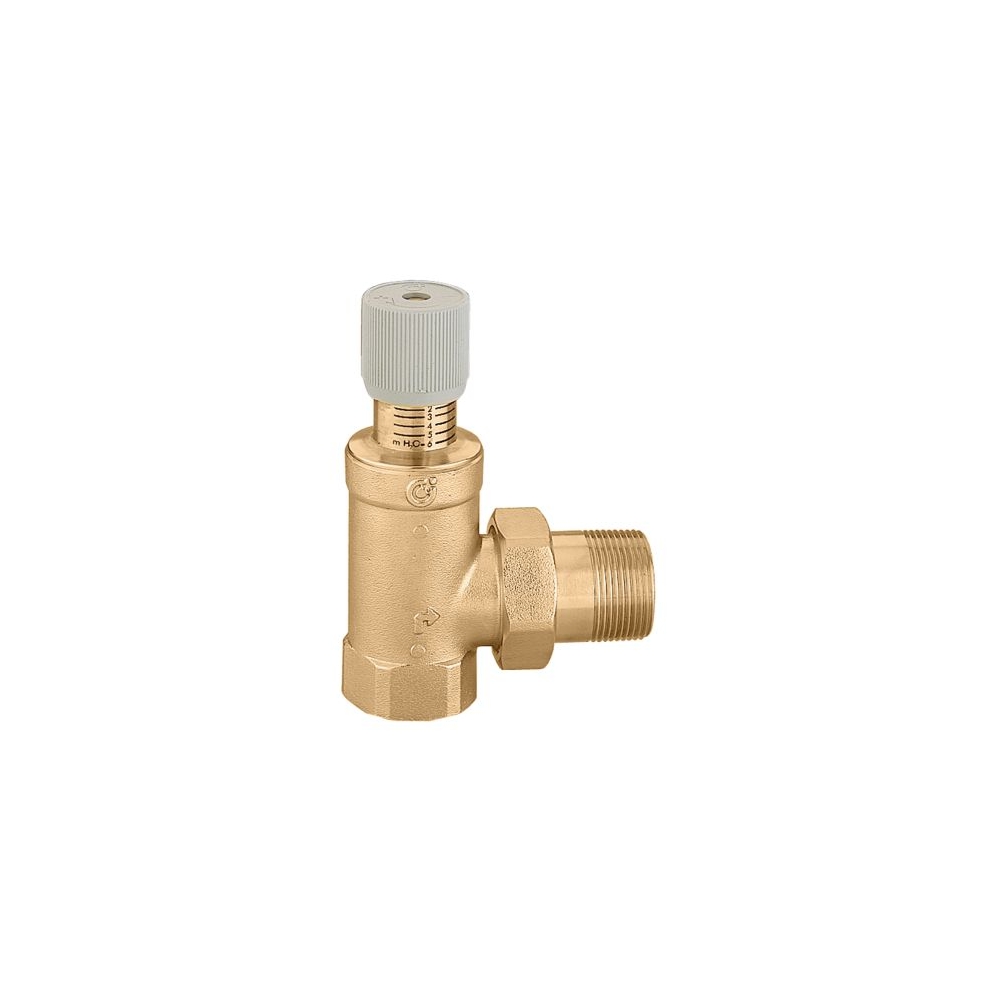

Caleffi valvola by-pass differenziale regolabile con scala graduata
181,00 €
iva inclusa
La valvola di by-pass differenziale limita gli aumenti di pressione nei circuiti di riscaldamento e climatizzazione. La scala graduata facilita la taratura, contribuendo al corretto funzionamento della pompa quando varia la portata.
Caleffi valvola by-pass differenziale regolabile
La valvola 519700 gestisce il ricircolo negli impianti soggetti a sensibili variazioni di portata.
Limita la pressione differenziale generata dalla pompa.
Favorisce la portata minima nei circuiti con pompa di calore.

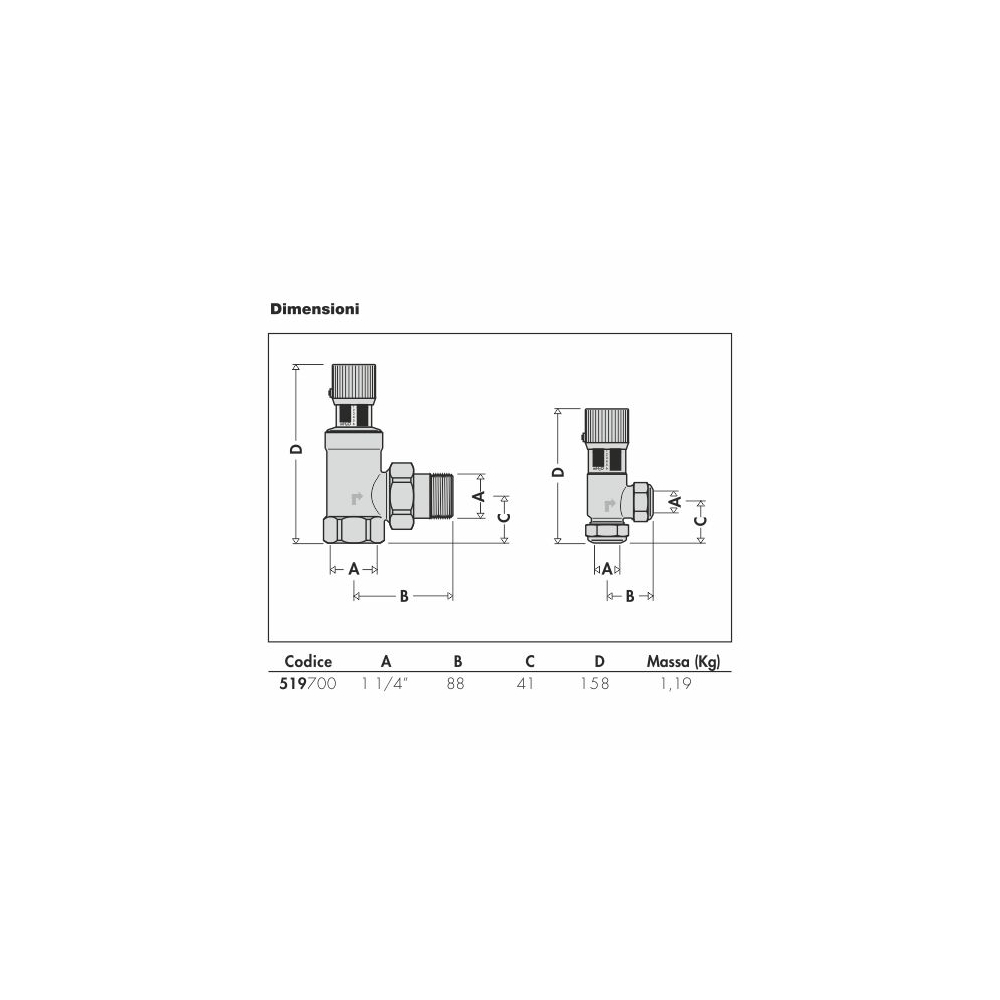

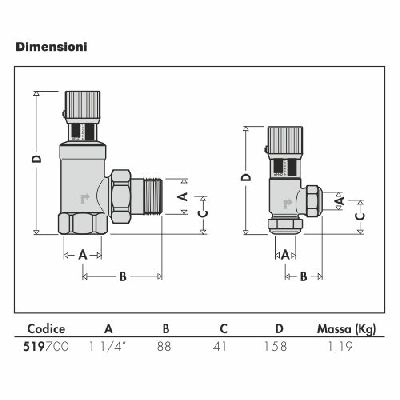

La regolazione manuale utilizza una scala graduata. Il campo di taratura è 1-6 m c.a.. L’ingresso è G 1 1/4" femmina, conforme a ISO 228-1 . L’uscita è R 1 1/4" maschio, conforme a EN 10226-1. Il collegamento comprende un bocchettone.
Ricircolo proporzionale alla chiusura delle valvole
Il ricircolo aumenta quando le valvole termostatiche si chiudono. Lo stesso principio vale per le valvole motorizzate a due vie. La portata deviata limita l’aumento di pressione. Questo aiuta a mantenere la pompa vicino al punto nominale.
Regolazione e impieghi nel circuito
La taratura determina la pressione d’intervento.
- La manopola consente una regolazione manuale con riferimenti sulla scala per impostare la soglia d’intervento.
- Il by-pass devia la portata in eccesso.
- La pressione differenziale viene limitata durante la chiusura delle valvole.
- Nei circuiti secondari contribuisce a contenere gli sbalzi di pressione.
- Nelle zone indipendenti gestisce le variazioni dovute alla regolazione.
- Con pompe di calore assicura il ricircolo necessario alla portata minima.
Il dimensionamento deve consentire una portata di by-pass adeguata in ogni condizione di lavoro.

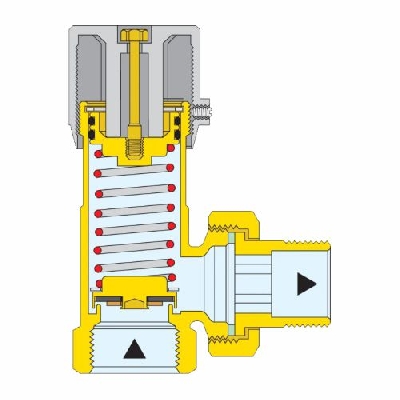

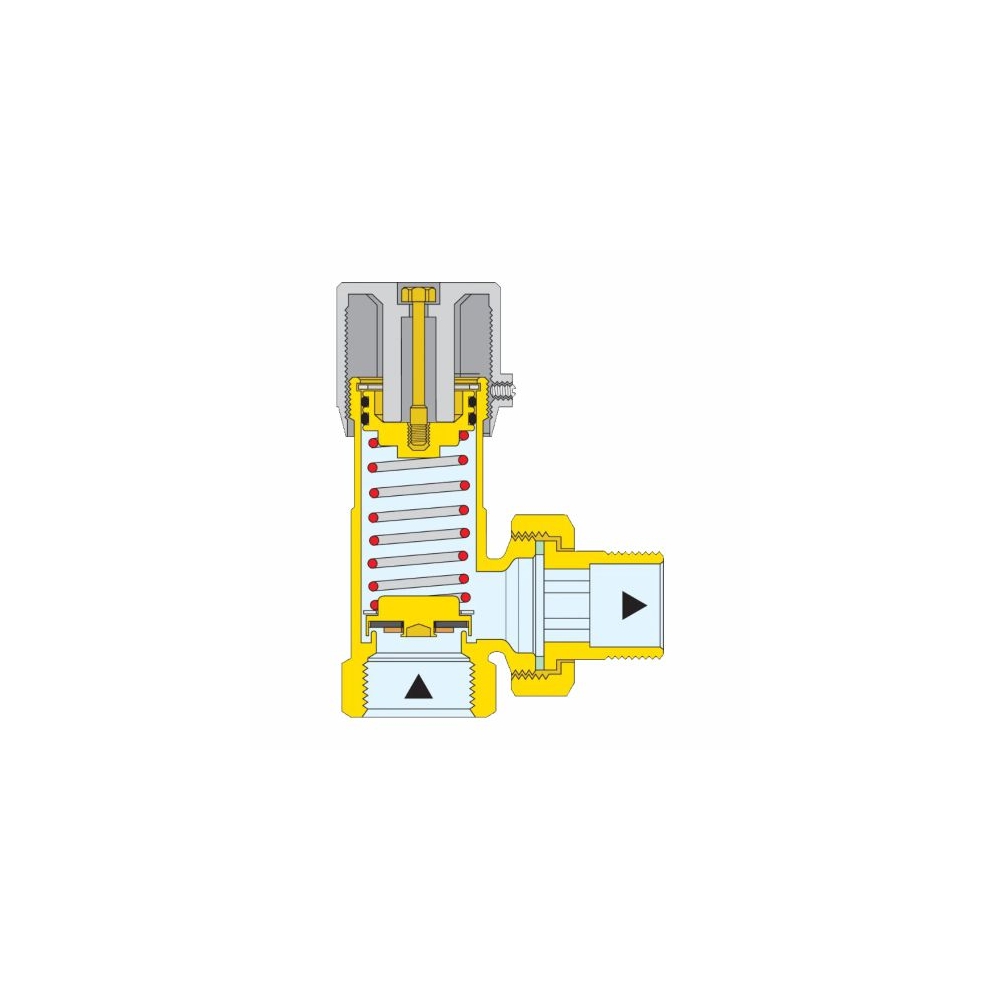

Materiali, fluidi e condizioni di esercizio
Il corpo in ottone è conforme a EN 12165 CW617N.
L’otturatore è in ottone EN 12164 CW617N. Le tenute dell’otturatore sono in EPDM. Anche gli O-Ring utilizzano EPDM. Il bocchettone impiega tenute in NBR senza amianto .
La manopola in ABS permette l’impostazione manuale.
La molla è realizzata in acciaio inox. La regolazione agisce sulla pressione differenziale.
Acqua e soluzioni glicolate sono i fluidi ammessi.
La concentrazione massima di glicole è del 30%. La temperatura consentita va da 0 a 110 °C.
La pressione massima d’esercizio è 10 bar.
TARATURA DEL BY-PASS
La prevalenza nominale della pompa costituisce il riferimento per la taratura.
La valvola devia la portata eccedente quando le valvole a due vie si chiudono parzialmente.
A manopola impostata, la pressione d’intervento resta pressoché costante al variare della portata scaricata.
DIMENSIONAMENTO DEL CIRCUITO
Una portata adeguata aiuta a preservare il funzionamento nominale della pompa.
APPLICAZIONI CON POMPA DI CALORE
Il ricircolo garantisce la portata minima necessaria alla macchina o ai circolatori a giri variabili.
Il corretto dimensionamento resta essenziale.
Vanno rispettati i limiti di pressione, temperatura e concentrazione del glicole.
La verifica comprende anche la chiusura delle prime valvole termostatiche.
Controllo della pressione al variare della portata
Negli impianti di riscaldamento e climatizzazione il by-pass compensa le variazioni di portata.
La scala graduata offre un riferimento visibile durante la regolazione.
Il ricircolo limita gli aumenti di pressione legati alla chiusura delle valvole.
La scelta della taratura deve considerare il punto di funzionamento della pompa.
VERIFICA PRIMA DELL’INSTALLAZIONE
Controlla attacchi, portata richiesta e condizioni d’esercizio. La valvola 519700 richiede un dimensionamento coerente con l’impianto.
FAQ
Qual è il campo di taratura?
La regolazione manuale copre 1-6 m c.a., tramite manopola con scala graduata.
Si può utilizzare con glicole?
Sì, con soluzioni glicolate fino al 30%, rispettando i limiti di pressione e temperatura.
È adatta agli impianti con pompa di calore?
Sì. Deve essere dimensionata per assicurare la portata minima richiesta dalla macchina o dai circolatori a giri variabili.
