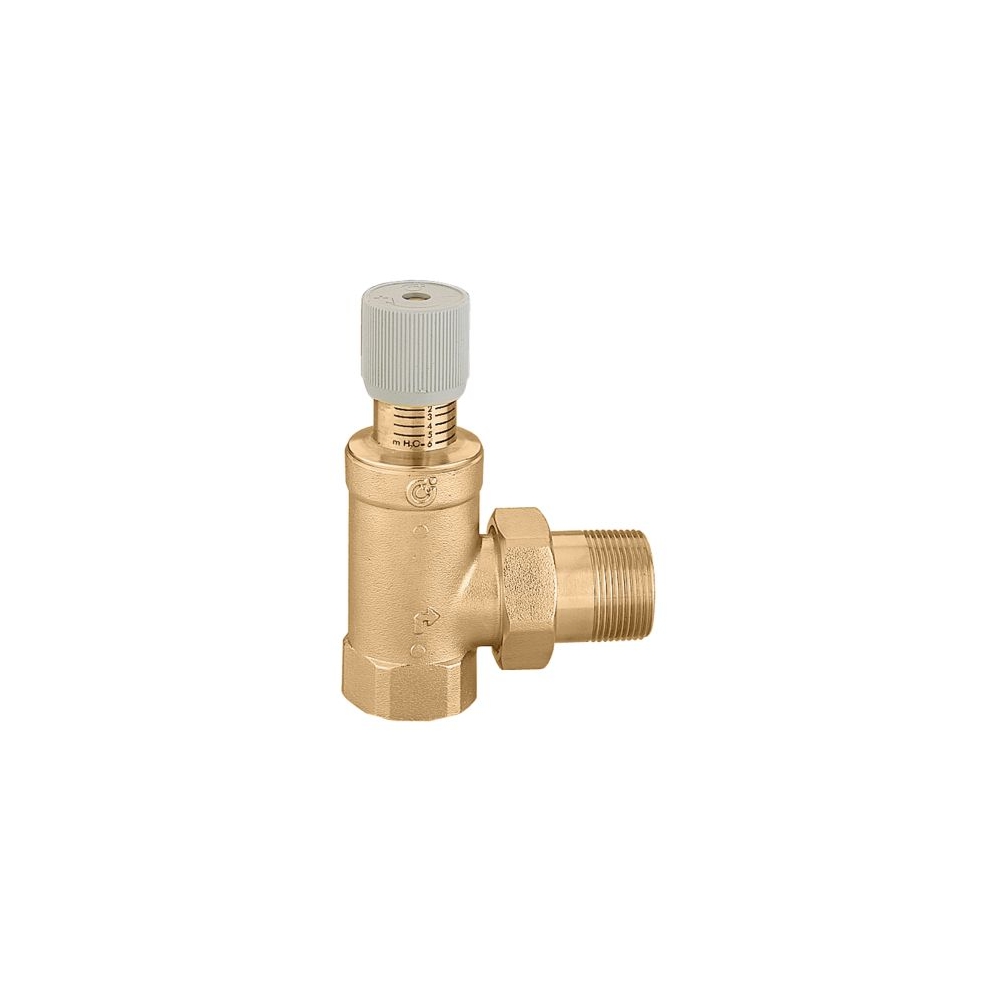

Caleffi valvola by-pass differenziale regolabile con scala graduata
181,00 €
iva inclusa
La valvola di by-pass differenziale regola il ricircolo negli impianti di riscaldamento e climatizzazione, limitando la pressione generata dalla pompa. La scala graduata facilita la taratura manuale e contribuisce al controllo del circuito.
Caleffi valvola by-pass differenziale regolabile
Il modello 519703 gestisce il ricircolo nei circuiti con sensibili variazioni di portata.
Limita la pressione differenziale generata dalla pompa.
Favorisce la portata minima negli impianti a pompa di calore.

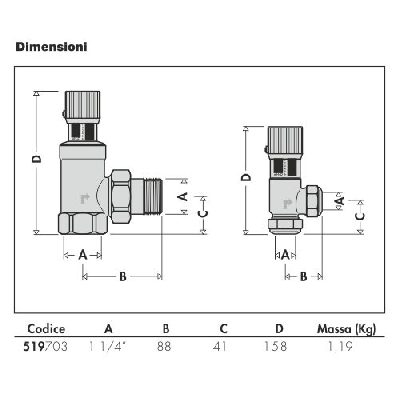

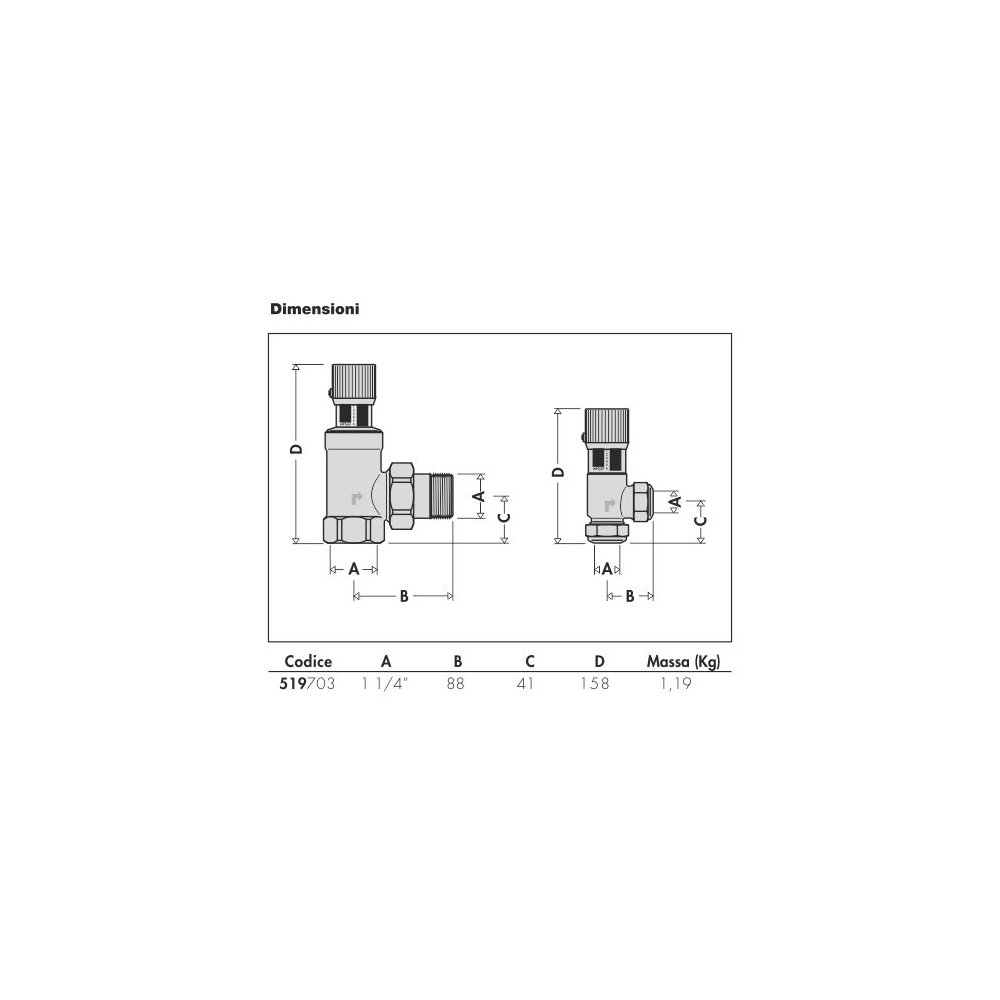

La scala graduata permette una taratura manuale. Il campo è 5-25 m c.a., equivalente a 50–250 kPa. L’ingresso è G 1 1/4" femmina, conforme a ISO 228-1. L’uscita è R 1 1/4" maschio, conforme a EN 10226-1.
Ricircolo nei circuiti a portata variabile
Con la chiusura delle valvole termostatiche, aumenta il ricircolo attraverso il by-pass. La stessa funzione interessa gli impianti con valvole motorizzate a due vie. La portata deviata limita l’aumento della pressione nel circuito.
Regolazione e continuità della circolazione
La manopola imposta la pressione differenziale di apertura.
- La scala rende visibile il valore di taratura per la regolazione manuale.
- Il ricircolo cresce proporzionalmente al numero di valvole che si chiudono.
- La portata in eccesso viene deviata attraverso il by-pass.
- La pressione di intervento resta pressoché costante al variare della portata di scarico.
- La taratura sulla prevalenza nominale aiuta a mantenere il punto di funzionamento della pompa.
- Il corretto dimensionamento deve assicurare una portata di by-pass sufficiente.
La scelta va rapportata alle condizioni di lavoro dell’impianto, anche alla chiusura delle prime valvole termostatiche.
Materiali, fluidi e condizioni di esercizio

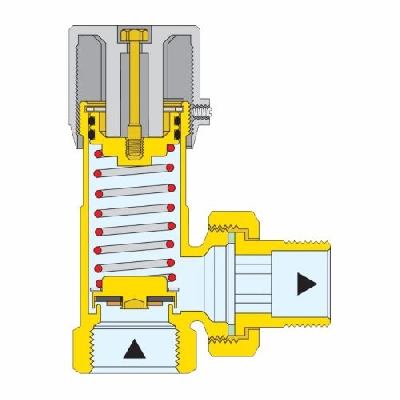

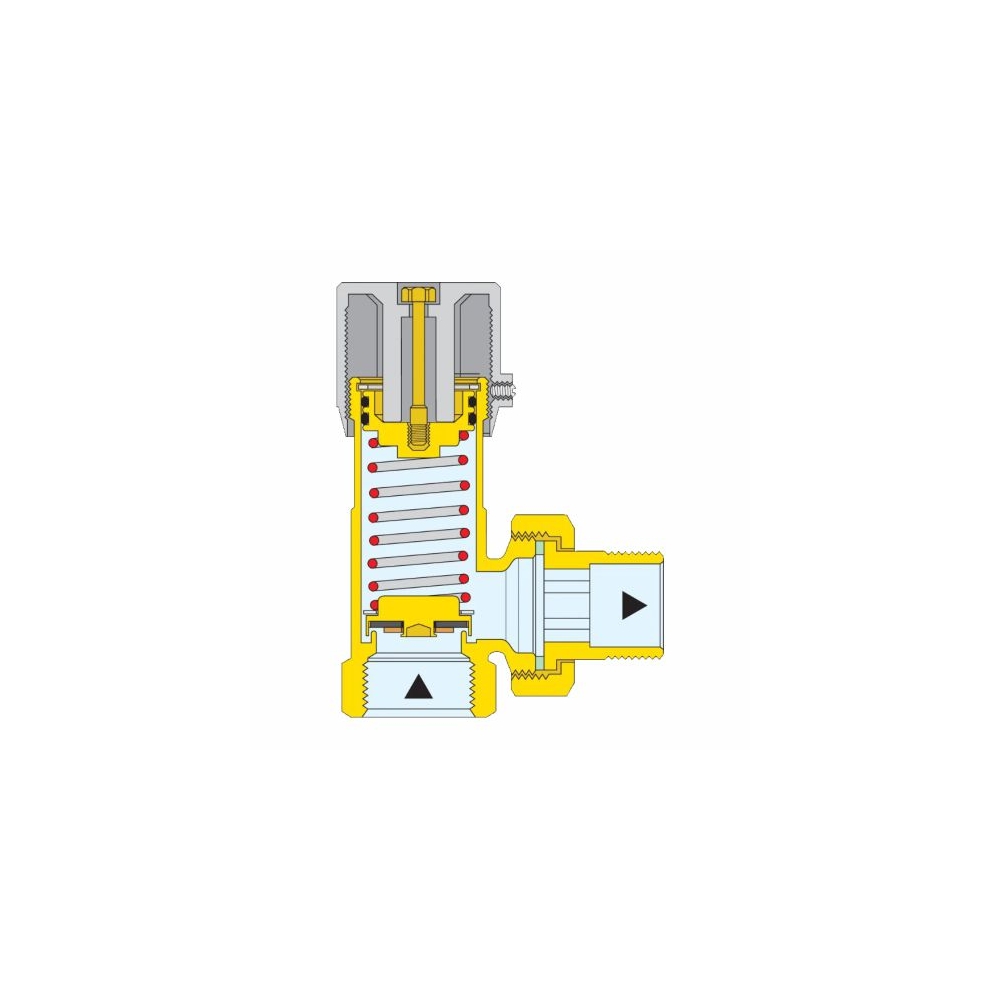

Il corpo in ottone EN 12165 CW617N ha configurazione ad angolo.
L’otturatore è in ottone EN 12164 CW617N. Le tenute dell’otturatore e gli O-Ring sono in EPDM. Le tenute del bocchettone sono in NBR senza amianto. La molla è in acciaio inox .
La manopola in ABS consente l’impostazione manuale.
La valvola utilizza acqua o soluzioni glicolate, con glicole fino al 30 %.
Il campo di temperatura è 0–110 °C . La pressione massima d’esercizio è 10 bar .
Il collegamento comprende un attacco femmina e un attacco maschio con bocchettone. Il corpo presenta una freccia di flusso.
La configurazione angolare integra i collegamenti sul corpo.
CONTROLLO DELLA PRESSIONE
L’apertura del by-pass limita l’incremento di pressione quando le valvole di regolazione chiudono.
Questa azione contribuisce alla protezione della pompa dai sovraccarichi.
Nei circuiti secondari, il ricircolo contrasta gli sbalzi di pressione.
TARATURA MANUALE
Una volta impostata la manopola, la pressione di intervento rimane pressoché costante.
IMPIANTI A POMPA DI CALORE
La valvola sostiene la portata minima necessaria alla macchina o ai circolatori a giri variabili .
Il risultato richiede un dimensionamento corretto.
Occorre considerare la portata da deviare e la prevalenza nominale della pompa.
La regolazione deve rispondere alle condizioni operative del circuito.
Una regolazione adeguata al circuito
Negli impianti di riscaldamento e climatizzazione il by-pass gestisce le variazioni di portata.
La funzione interessa anche i circuiti secondari e gli impianti a zone indipendenti.
La scala graduata offre un riferimento per la taratura .
La valvola contribuisce a mantenere la pompa vicina al proprio punto nominale.
SCELTA E REGOLAZIONE
Valuta attacchi, campo di taratura e condizioni d’esercizio in relazione al circuito. Il codice prodotto è 519703, del marchio Caleffi.
FAQ
Come si regola la valvola?
Manualmente, tramite manopola e scala graduata, nel campo 5-25 m c.a.
È utilizzabile con pompe di calore?
Sì, serve ad assicurare la portata minima necessaria, con dimensionamento adeguato al circuito.
Quali fluidi ammette?
Acqua e soluzioni glicolate, con concentrazione massima di glicole del 30 %.
