Caleffi valvola by-pass differenziale regolabile con scala graduata
74,00 €
iva inclusa
La valvola di by-pass differenziale limita la pressione generata dalla pompa negli impianti di riscaldamento e climatizzazione. La scala graduata facilita la regolazione, mentre il ricircolo sostiene il funzionamento dei circuiti a portata variabile.

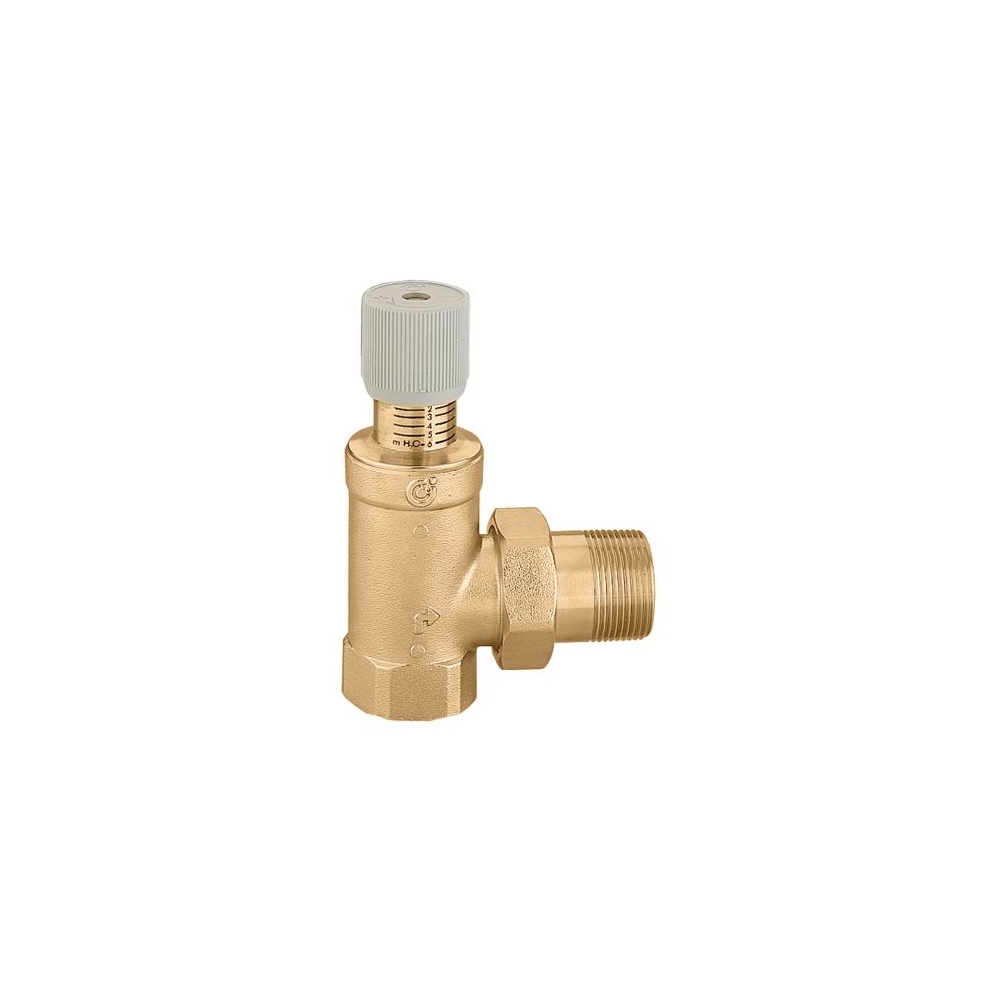

Caleffi valvola by-pass differenziale regolabile
La valvola 519504 gestisce il ricircolo negli impianti di riscaldamento e climatizzazione a portata variabile.
Limita la pressione differenziale generata dalla pompa.
Consente la taratura manuale tramite scala graduata.
È indicata per circuiti secondari con valvole termostatiche o valvole motorizzate a due vie. Il ricircolo aumenta con la chiusura delle valvole e limita la sovrapressione. Negli impianti con pompa di calore contribuisce a mantenere la portata minima richiesta.
Taratura manuale e collegamenti
La manopola permette una regolazione manuale da 10–40 m c.a. L’ingresso è G 3/4" femmina secondo ISO 228-1. L’uscita è G 3/4" A maschio, secondo ISO 228-1, con bocchettone.
Ricircolo al variare della portata
La valvola devia la portata in eccesso quando aumenta la pressione differenziale.
- Il by-pass mantiene la pompa vicina al punto nominale con taratura e dimensionamento corretti.
- La chiusura delle valvole determina un ricircolo proporzionale.
- La pressione massima viene limitata scaricando la portata eccedente.
- La scala graduata permette di impostare il valore desiderato.
- La pressione d’intervento rimane pressoché costante al variare della portata scaricata.
- La portata minima sostiene il funzionamento delle pompe di calore e dei circolatori a giri variabili.
Il dimensionamento deve consentire un ricircolo sufficiente anche alla chiusura delle prime valvole termostatiche.
Condizioni d’impiego e costruzione
Il funzionamento richiede una taratura adeguata alla prevalenza nominale della pompa.
Quando le valvole a due vie si chiudono, la pressione aumenta. Il by-pass devia la portata eccedente e limita tale aumento. La manopola stabilisce il valore d’intervento. Il ricircolo sostiene il funzionamento della pompa vicino al valore nominale.
La valvola accetta acqua e soluzioni glicolate per i circuiti di riscaldamento e climatizzazione.
La concentrazione di glicole non deve superare il 30%. La pressione massima d’esercizio è 10 bar.
Il fluido può raggiungere temperature comprese tra 0 e 110 °C . Rispettare questi limiti nell’impiego.

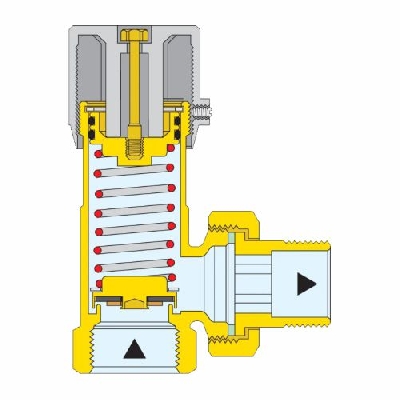

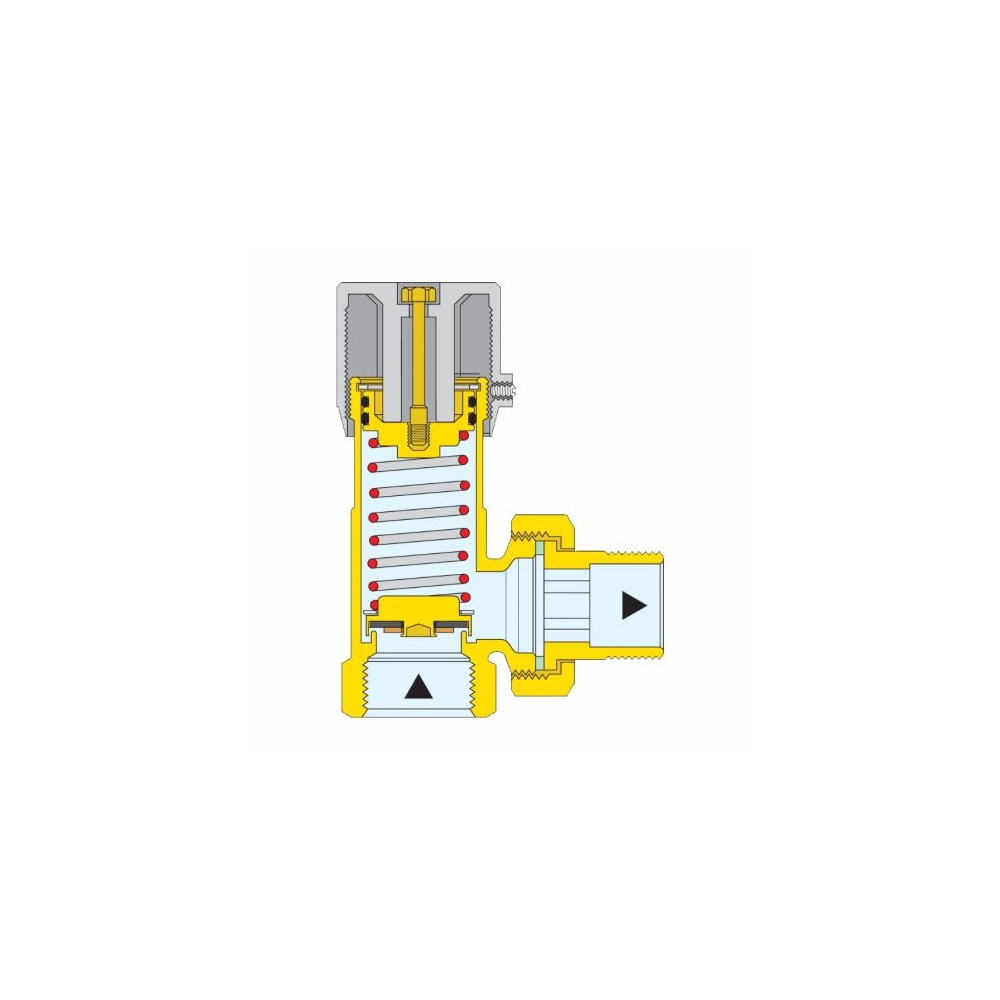

Il corpo è in ottone EN 12165 CW617N e l’otturatore in ottone EN 12164 CW614N. La molla è in acciaio inox e la manopola in ABS.
La configurazione angolare comprende un collegamento laterale con bocchettone.
TENUTE DELLA VALVOLA
L’EPDM è utilizzato per la tenuta dell’otturatore e gli O-ring.
La tenuta del bocchettone è in NBR privo di amianto.
La regolazione si effettua ruotando la manopola sul valore desiderato.
PRESSIONE DI APERTURA
L’intervallo di taratura corrisponde a 100–400 kPa. La selezione avviene tramite scala graduata.
DIMENSIONI E PESO

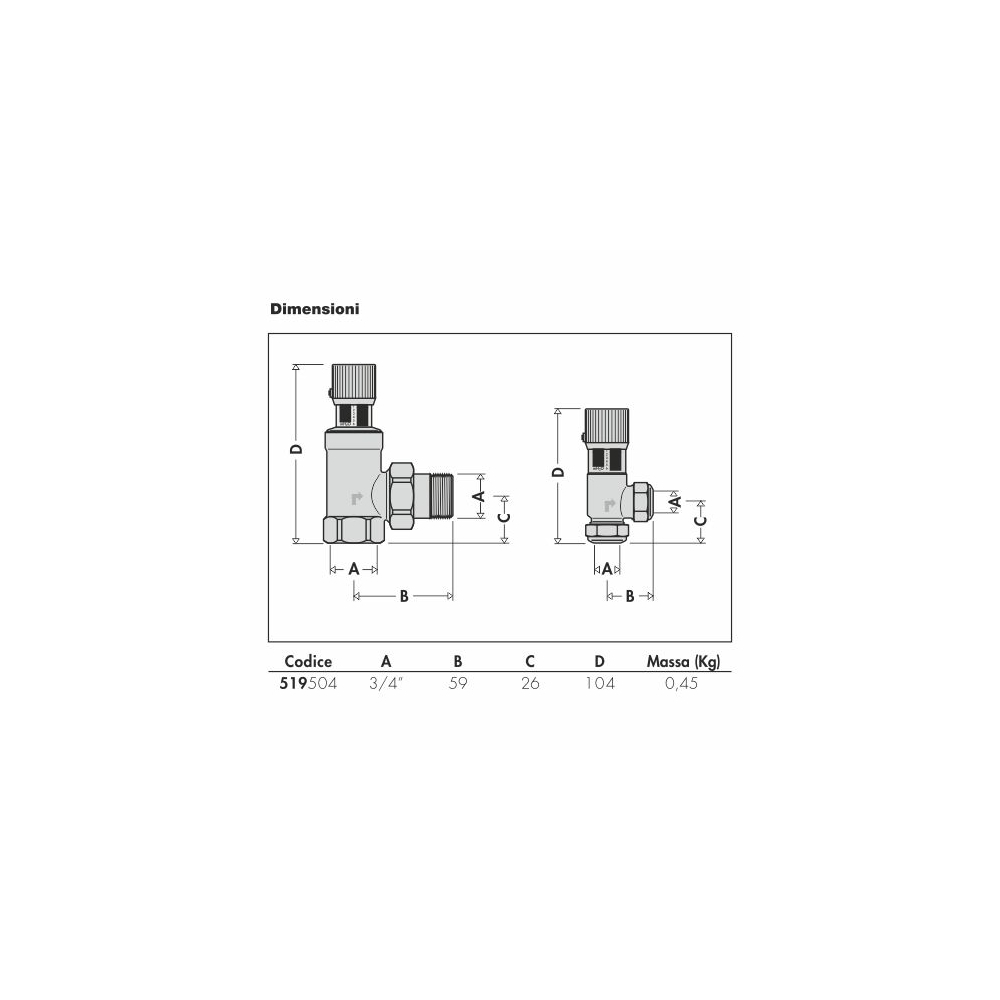

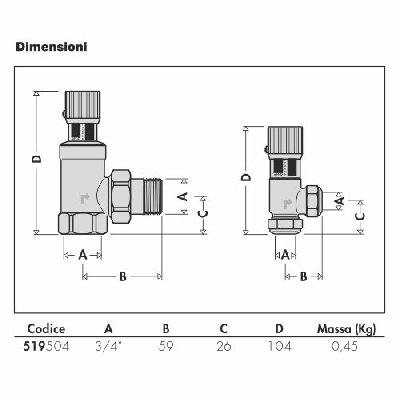

La dimensione A misura 59 mm e la dimensione B misura 26 mm .
La dimensione C/D complessiva è 104 mm.
Il peso netto è 0,45 kg per la valvola 519504 .
La dimensione nominale è 3/4″.
Scelta per circuiti a portata variabile
Negli impianti con zone indipendenti la chiusura delle valvole di regolazione modifica la portata e richiede un ricircolo adeguato.
La valvola limita gli aumenti di pressione associati alla chiusura parziale dei circuiti.
Per le pompe di calore occorre mantenere la portata minima necessaria alla macchina.
La scelta deve considerare le condizioni di lavoro dell’impianto.
DIMENSIONAMENTO E TARATURA
Un dimensionamento corretto assicura il ricircolo necessario. La taratura deve riferirsi alla prevalenza nominale della pompa.
FAQ
Come si regola la valvola?
Ruotando la manopola e utilizzando la scala graduata. Il campo di taratura è 10–40 m c.a.
È utilizzabile con soluzioni glicolate?
Sì, con una concentrazione massima di glicole del 30%.
Quali collegamenti prevede?
Ingresso G 3/4" femmina e uscita G 3/4" A maschio con bocchettone. Entrambi rispettano ISO 228-1.
519504
