Caleffi Rubinetto manometro-campione INAIL 1/4" a tre vie

Caleffi Rubinetto manometro-campione INAIL 1/4"

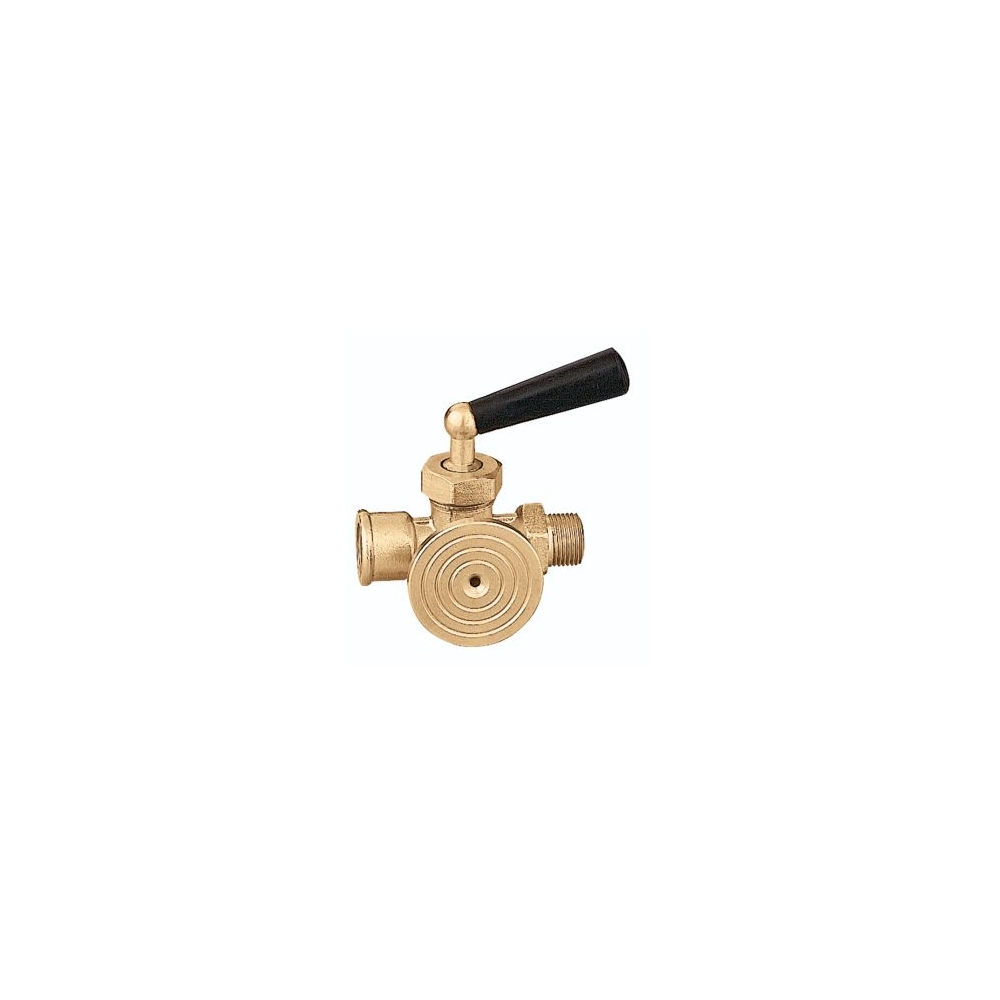

Il modello 690200 consente il collegamento e l’isolamento del manometro campione durante verifiche e manutenzione.

• Configurazione a tre vie per il controllo della pressione.

• Conforme alle norme INAIL (Ex ISPESL).

Il rubinetto permette l’intercettazione del fluido e l’isolamento dello strumento. Supporta le operazioni di taratura e sostituzione. Gli attacchi filettati seguono lo standard ISO 228-1. L’impiego richiede connessioni compatibili e il rispetto dei limiti operativi.

Collegamenti filettati per il manometro campione

Il primo attacco è G 1/4" A (ISO 228-1) M. Il secondo è G 1/4" (ISO 228-1) F. Le connessioni maschio e femmina consentono l’integrazione con strumenti compatibili. Il collegamento resta subordinato alle norme applicabili all’impianto.

Funzioni per verifica e manutenzione

La configurazione a tre vie permette di gestire il manometro campione nelle operazioni di controllo.

• Collega il manometro e ne consente isolamento e scarico durante verifiche e manutenzione .
• Intercetta il fluido durante gli interventi sullo strumento.
• Isola il manometro per le operazioni di sostituzione.
• Supporta la taratura con strumenti certificati e connessioni corrispondenti.
• Agevola i controlli negli impianti soggetti a verifiche periodiche INAIL.
• Si integra nei sistemi di controllo pressione per collaudi e test.

Il componente è destinato alle operazioni sul manometro di riferimento.

Impiego negli impianti e limiti operativi

La pressione massima di esercizio è 15 bar .

Il fluido deve rientrare nel campo 5–90 °C. Questi limiti valgono durante l’esercizio. La scelta richiede compatibilità con l’impianto e con lo strumento collegato.

Trova impiego nelle centrali termiche con controllo della pressione.

È destinato anche a generatori di riscaldamento e sistemi pressurizzatiad acqua calda.

Il manometro isolabile permette verifiche e interventi sullo strumento.

L’utilizzo su recipienti in pressione richiede compatibilità e rispetto delle condizioni operative e delle normative.

Anche gli impieghi industriali devono rispettare i limiti di pressione e temperatura.

CONTROLLO E TARATURA

Laboratori di metrologia. Il rubinetto supporta le operazioni con manometri campione compatibili.

Gli impieghi comprendono i settori chimico, petrolchimico, alimentare e HVAC.

L’installazione su linee gas o vapore richiede compatibilità del fluido e rispetto del campo 5–90 °C.

CONFORMITÀ INAIL

La costruzione segue le specifiche INAIL già ISPESL.

INSTALLAZIONE E COMPATIBILITÀ

Le connessioni devono corrispondere agli attacchi del manometro e del circuito .

Sono previsti materiali certificati per l’utilizzo industriale.

La conformità non sostituisce la verifica delle condizioni d’impiego .

L’installazione deve soddisfare le prescrizioni applicabili alle apparecchiature in pressione.

Un componente per il controllo della pressione

Il rubinetto riunisce collegamento e intercettazione per gestire il manometro campione nelle operazioni di verifica.

La possibilità di isolare lo strumento supporta gli interventi di manutenzione.

Gli attacchi maschio e femmina seguono lo standard ISO 228-1 .

Per la scelta, considera connessioni, condizioni del fluido e requisiti dell’impianto.

RIFERIMENTO DEL PRODOTTO

Il modello 690200 appartiene alla serie 690 di Caleffi. È destinato al manometro campione INAIL, già ISPESL.

FAQ

Quali attacchi presenta?

Presenta un attacco G 1/4" A maschio e uno G 1/4" femmina, entrambi ISO 228-1.

Quali sono i limiti di esercizio?

La pressione massima è 15 bar. Il campo di temperatura del fluido è 5–90 °C.

Consente di isolare il manometro?

Sì, la configurazione a tre vie permette collegamento, isolamento e scarico per verifiche e manutenzione.
