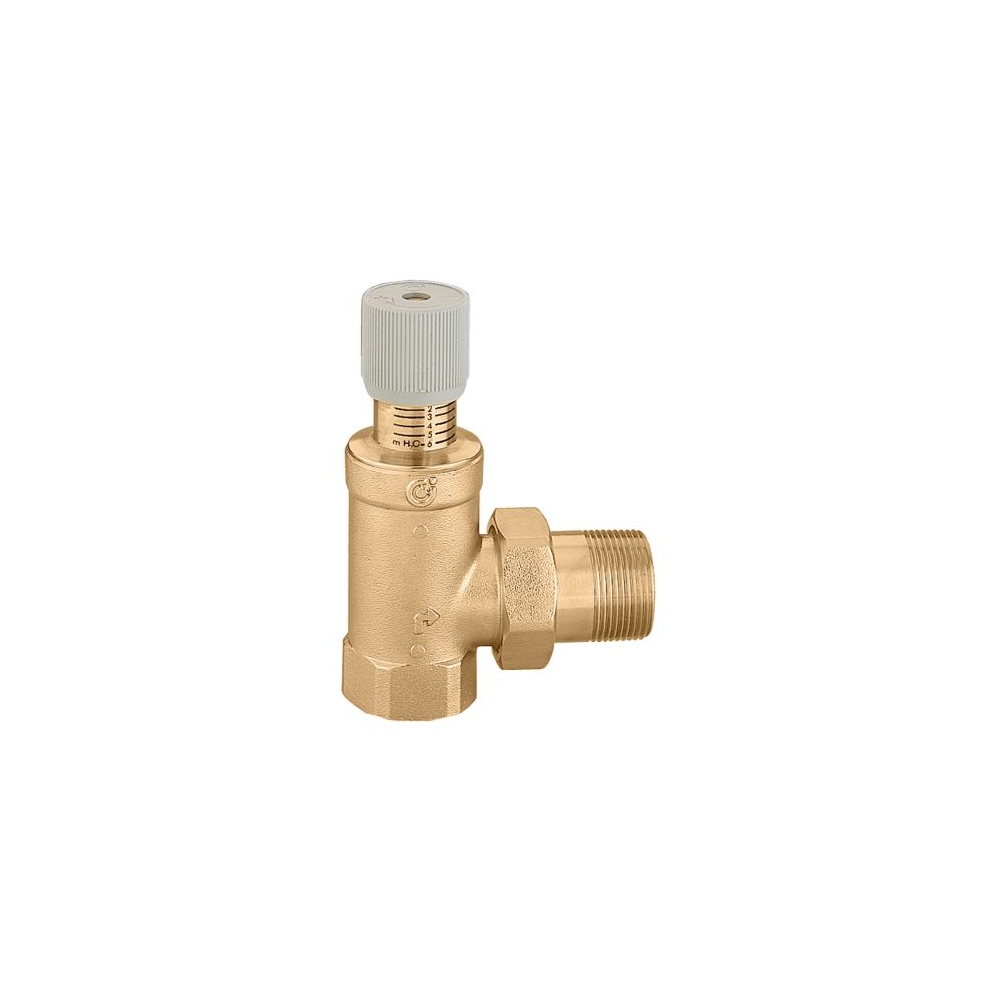

Caleffi valvola by-pass differenziale regolabile con scala graduata
74,00 €
iva inclusa
Valvola di by-pass con scala graduata per riscaldamento e climatizzazione. Limita la pressione differenziale e ricircola la portata eccedente, contribuendo al corretto funzionamento della pompa.
Caleffi valvola by-pass differenziale regolabile
La valvola 519500 controlla la pressione differenziale negli impianti di riscaldamento e climatizzazione a portata variabile.
Ricircola la portata eccedente quando le valvole del circuito si chiudono.
Limita la pressione differenziale massima generata dalla pompa.
La scala graduata consente una regolazione manuale. Il campo è 1–6 m c.a., circa 10–60 kPa. La manopola imposta la pressione di apertura. Il ricircolo aumenta con la chiusura delle valvole, compensando le variazioni di portata.

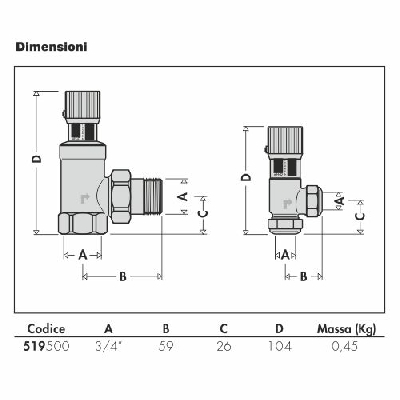

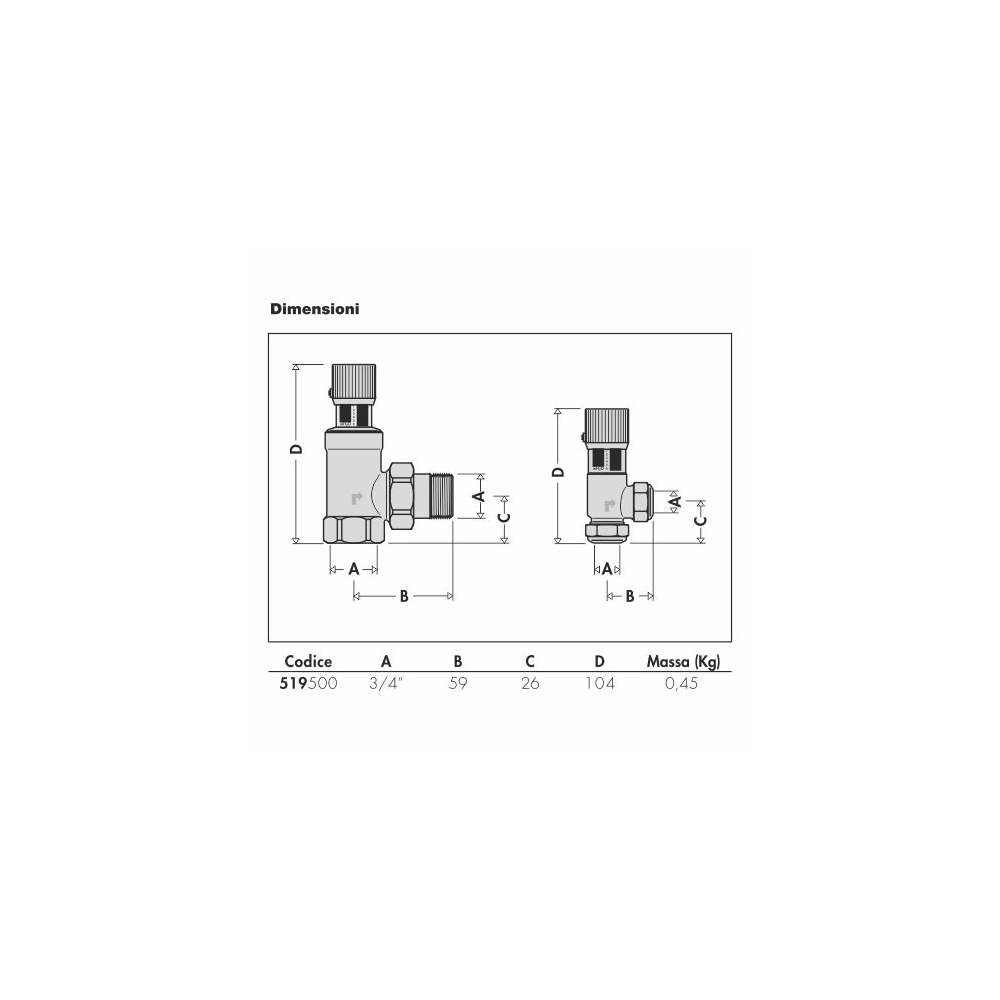

Collegamenti e ingombri
L'ingresso è G 3/4" F; l'uscita è G 3/4" A M con bocchettone. Entrambi rispettano ISO 228-1. Le dimensioni indicative A × B × C sono 59 × 26 × 104 mm. La massa è 0,45 kg.
Controllo della portata nei circuiti
Il by-pass serve gli impianti a portata variabile, compresi i circuiti secondari.
- La taratura alla prevalenza nominale della pompa limita l'aumento della pressione .
- Le valvole termostatiche possono chiudersi senza interrompere il ricircolo attraverso il by-pass.
- Le valvole motorizzate a due vie rientrano nelle applicazioni previste.
- Negli impianti a pompa di calore, il by-pass assicura la portata minima necessaria con dimensionamento corretto.
- I circolatori a giri variabili beneficiano del mantenimento della portata minima richiesta.
- La limitazione della pressione riduce il rischio di rumori nelle valvole termostatiche.
La portata da by-passare deve essere sufficiente nelle diverse condizioni di lavoro dell'impianto.
Regolazione, materiali e limiti operativi
La regolazione avviene ruotando la manopola sul valore desiderato.
La scala indica la pressione differenziale di apertura. A posizione fissata, la pressione di intervento rimane pressoché costante al variare della portata di scarico .

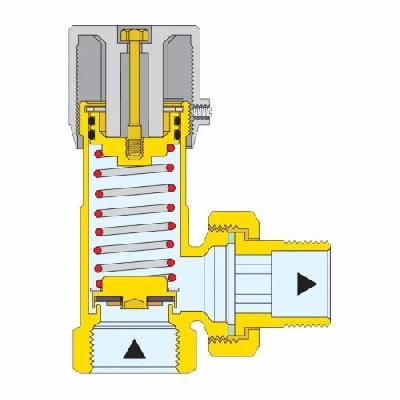

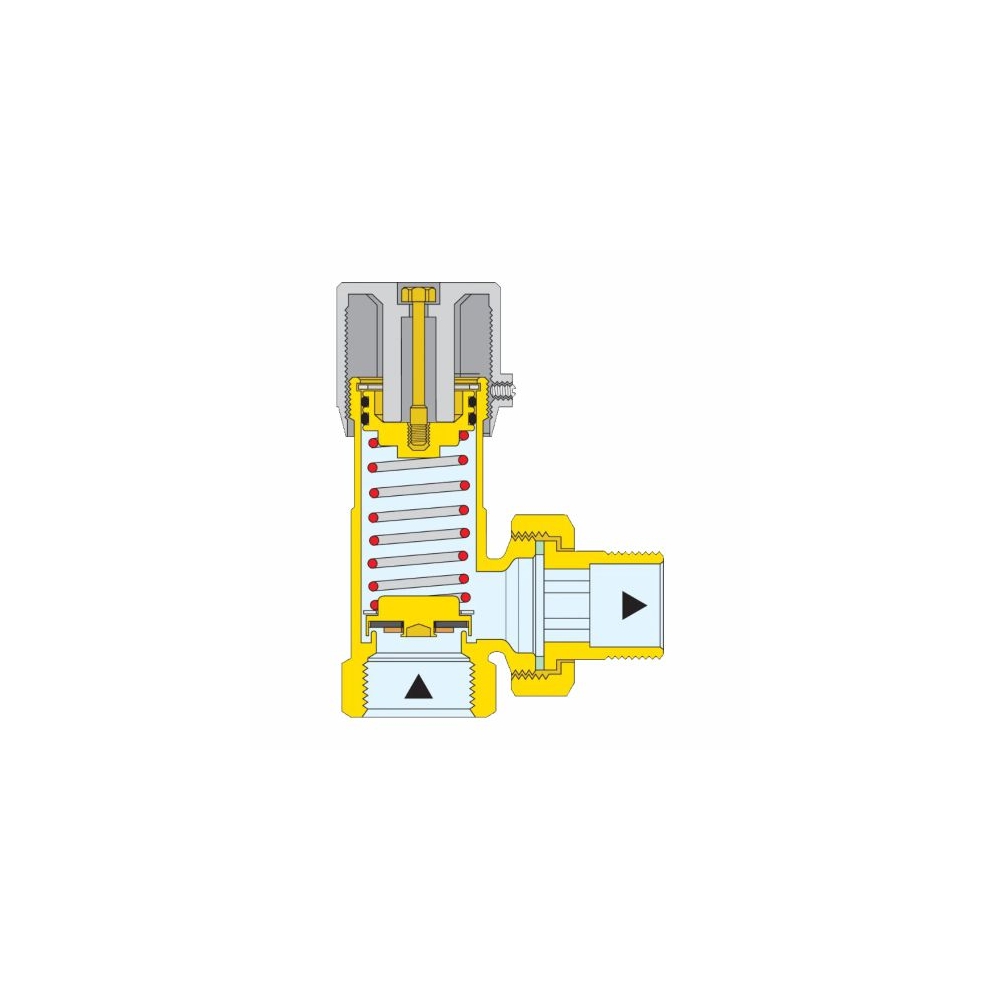

Il corpo è realizzato in ottone EN 12165 CW617N .
L'otturatore impiega ottone EN 12164 CW617N. Le sue tenute e gli O-Ringsono in EPDM.
Le tenute del bocchettone sono in NBR di tipo non asbestos .
La molla è in acciaio inox. La manopola è in ABS.
L'impiego deve rispettare i limiti di temperatura, pressione e concentrazione del glicole.
FLUIDI COMPATIBILI
Acqua e soluzioni glicolate sono i fluidi ammessi.
La percentuale massima di glicole è 30%.
Questa compatibilità consente l'impiego nei circuiti con miscele acqua-glicole entro tale limite.
TEMPERATURA E PRESSIONE
Il campo termico è 0–110 °C. La pressione massima d'esercizio è 10 bar.
DIMENSIONAMENTO DEL BY-PASS
Occorre considerare la pressione impostata e la portata da ricircolare nelle condizioni operative del circuito .
La scelta corretta mantiene la pompa vicino al punto nominale.
Il controllo interessa anche la chiusura delle prime valvole negli impianti con regolazione termostatica .
La taratura e il dimensionamento determinano l'efficacia del ricircolo.
Ricircolo proporzionale alle esigenze dell'impianto
Quando aumenta la pressione differenziale , il by-pass apre e ricircola la portata eccedente tra mandata e ritorno.
Questo comportamento limita gli sbalzi di pressione durante la chiusura parziale delle valvole.
La regolazione continua permette di impostare la soglia d'intervento entro il campo previsto.
Il ricircolo sostiene il funzionamento della pompa nei circuiti con zone indipendenti.
PORTATA MINIMA NELLE POMPE DI CALORE
La portata minima richiesta dalla macchina deve guidare il dimensionamento e la taratura del by-pass.
FAQ
Qual è il campo di regolazione?
Il modello 519500 si regola da 1 a 6 m c.a., mediante manopola con scala graduata.
È adatta agli impianti con valvole termostatiche?
Sì. Ricircola una portata proporzionale alla chiusura delle valvole, limitando la pressione differenziale.
Può essere utilizzata con glicole?
Sì. È compatibile con soluzioni glicolate fino al 30%.
