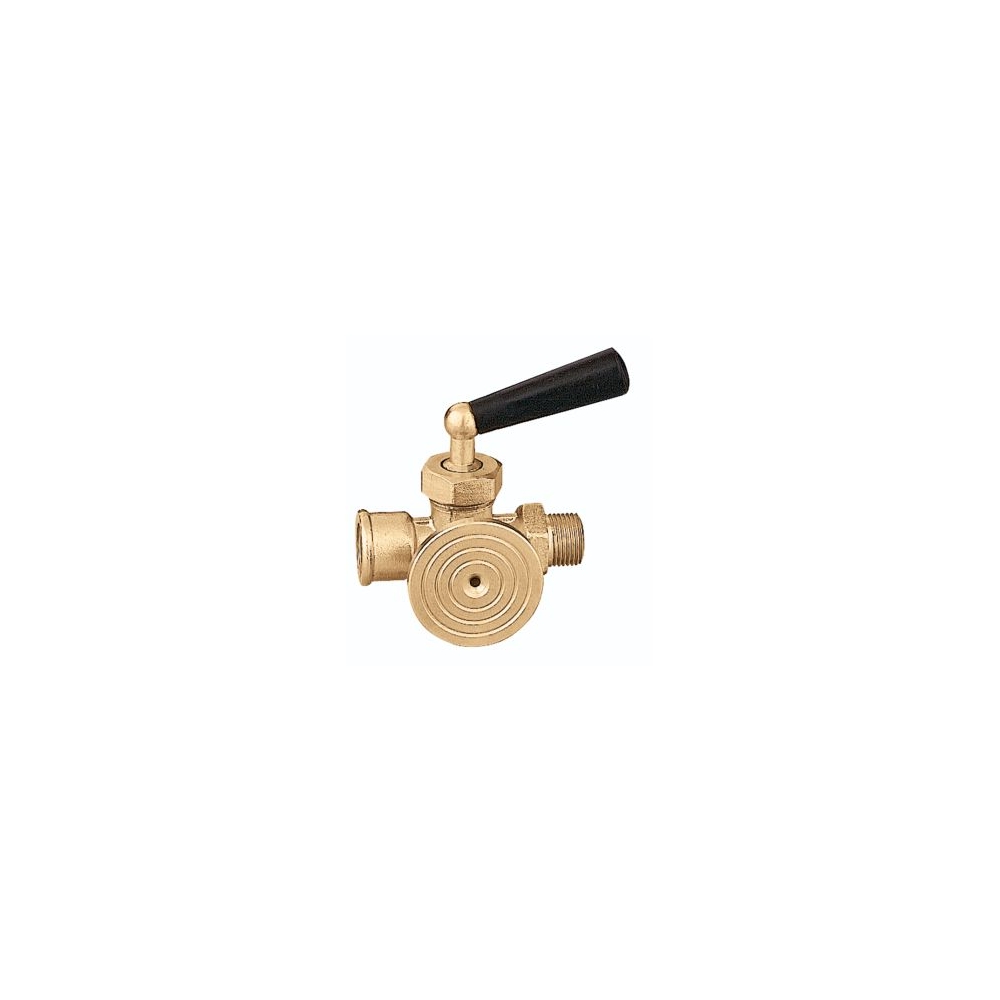

Caleffi Rubinetto manometro-campione INAIL 3/8" Ex ISPESL

Caleffi Rubinetto manometro-campione INAIL 3/8"

Il rubinetto a tre vie permette il collegamento del manometro-campione per le verifiche della pressione negli impianti termici.

• Conforme alle norme INAIL (Ex ISPESL).

• Destinato a impianti e centrali termiche.

Il modello 690300 appartiene alla Serie 690. Consente il controllo della pressione tramite strumento campione. Gli attacchi maschio e femmina presentano filettature ISO 228-1. L'impiego richiede il rispetto dei limiti di pressione e del campo termico previsti.

Collegamento dello strumento campione

Il collegamento interessa la presa di pressione del generatore oppure le tubazioni di mandata e ritorno. L'installazione prevista non ammette organi di intercettazione interposti. Il rubinetto permette l'applicazione dello strumento di controllo per le verifiche INAIL.

Funzioni per verifica e taratura

La configurazione a tre vie supporta le operazioni con il manometro-campione.

• L'intercettazione del fluido consente l'isolamento del manometro durante la taratura o sostituzione.
• La presa dedicata permette il collegamento temporaneo dello strumento campione.
• Il disco piano consente l'applicazione dello strumento di controllo.
• Le verifiche periodiche comprendono il controllo della pressione negli impianti soggetti a INAIL.
• Le operazioni di collaudo rientrano negli impieghi per il controllo della pressione.
• La taratura rientra nelle applicazioni in laboratori di metrologia.

L'utilizzo deve rispettare le condizioni operative del componente e i requisiti dell'impianto.

Condizioni operative e integrazione nell'impianto

La pressione massima di 15 bar definisce il limite di esercizio.

Il fluido deve mantenersi nel campo 5–90 °C. Questi limiti riguardano l'esercizio del rubinetto. La selezione richiede condizioni compatibili con l'impianto interessato.

L'attacco maschio G 3/8" A (ISO 228-1) M costituisce il primo collegamento.

Il secondo collegamento è G 3/8" (ISO 228-1) F. La filettatura femminacompleta i due attacchi.

Il disco piano ha diametro 40 mm e spessore 4 mm per l'applicazione dello strumento.

L'integrazione nei sistemi di controllo supporta collaudi e test della pressione.

Il componente è destinato anche agli impianti soggetti a verifiche periodiche.

CONTROLLO IN CENTRALE TERMICA

L'applicazione su presa di pressione permette di utilizzare il manometro-campione durante le verifiche.

Il rubinetto trova impiego nei sistemi HVAC e nel controllo di recipienti in pressione.

Gli impieghi industriali comprendono i settori chimico, petrolchimico e alimentare, nel rispetto dei limiti operativi.

VERIFICA DELLE CONDIZIONI D'USO

Per linee di gas o vapore, l'impiego richiede compatibilità con fluido e condizioni operative.

TARATURA E METROLOGIA

Nei laboratori il rubinetto supporta verifiche con strumenti campione per il controllo della pressione.

La funzione di isolamento riguarda gli interventi sul manometro.

Il collegamento dello strumento certificato richiede una connessione compatibile con la presa.

La conformità INAIL (Ex ISPESL) riguarda l'impiego del rubinetto per manometri campione.

Scelta del rubinetto per manometro-campione

Per scegliere il rubinetto occorre considerare collegamenti e condizioni d'esercizio della centrale termica.

La configurazione maschio/femmina identifica i collegamenti del modello.

Il disco piano è destinato allo strumento di controllo .

Le funzioni di collegamento e intercettazione rispondono alle esigenze di verifica e intervento sul manometro.

RIFERIMENTO DEL PRODOTTO

Il codice 690300 identifica questo rubinetto Caleffi della Serie 690, conforme alle norme INAIL (Ex ISPESL).

FAQ

Quali attacchi presenta?

Presenta un attacco G 3/8" A maschio e un attacco G 3/8" femmina, entrambi ISO 228-1.

Quali sono i limiti operativi?

La pressione massima è 15 bar. La temperatura del fluido deve rimanere tra 5 e 90 °C.

È conforme alle norme INAIL?

Sì, il rubinetto manometro-campione è conforme alle norme INAIL (Ex ISPESL).
