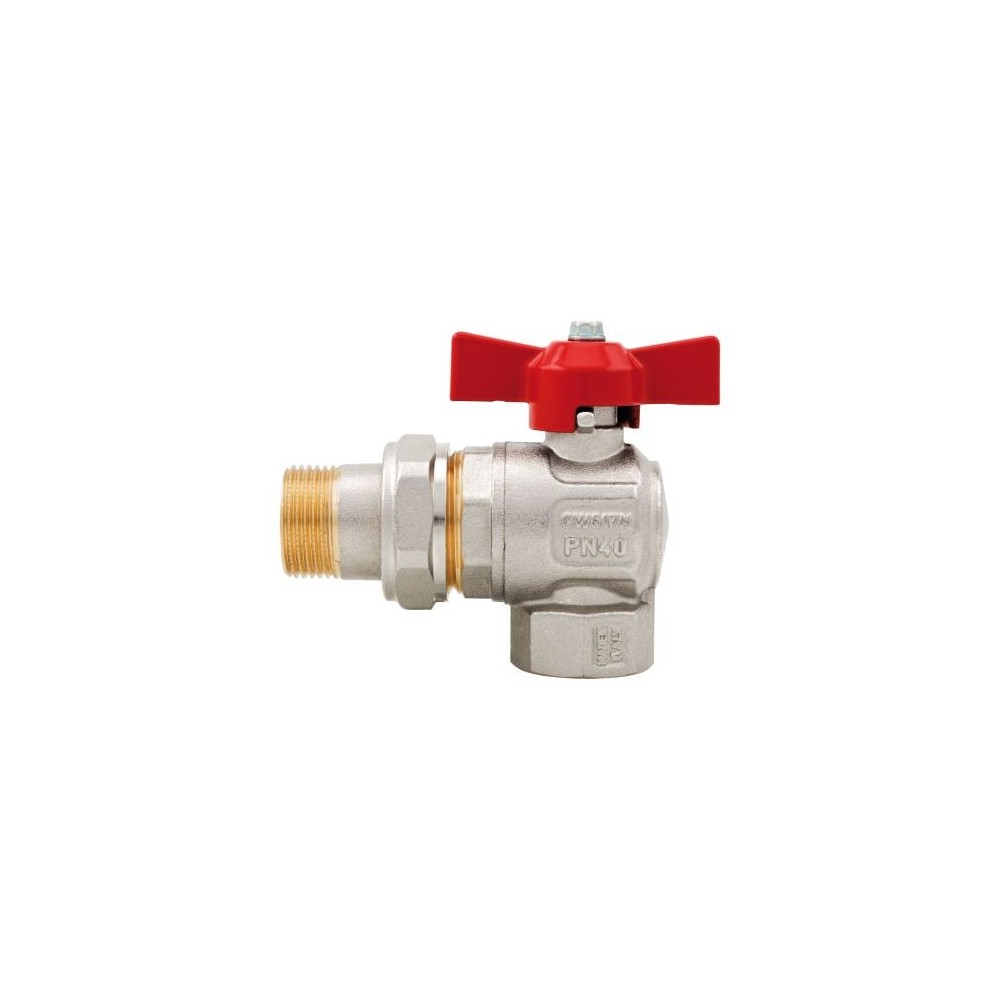

Itap Ideal valvola sfera squadra per collettori M/F 1"

Itap Ideal valvola sfera squadra

La valvola Ideal 298 intercetta i fluidi negli impianti termoidraulici civili e industriali.

• Passaggio totale per limitare le restrizioni del flusso.

• Configurazione a squadra per il collegamento ai collettori.

Gli attacchi maschio/femmina misurano 1". La misura nominale è DN 25. Il codice è 2980100. Il corpo a 90° integra una sfera forata. Il comando utilizza una maniglia a T, realizzata in alluminio verniciato.

Materiali del corpo e delle tenute

Corpo e manicotto femmina sono in ottone nichelato CW617N, resistente alla corrosione. La sfera è in ottone cromato CW617N. L’asta utilizza ottone CW614N. Le sedi sono in P.T.F.E. (Teflon), con O-ring NBR e Viton®. La vite è in acciaio zincato C4C.

Intercettazione e impieghi della valvola Ideal

La rotazione della sfera apre o chiude il passaggio. Il funzionamento bidirezionale consente il flusso in entrambi i sensi.

• La maniglia ruota di 90° per aprire o chiudere il passaggio del fluido.
• Le sedi in PTFE assicurano la tenuta e limitano l’usura meccanica.
• Il passaggio totale limita le restrizioni al flusso.
• Il corpo a squadra agevola l’inserimento nei collegamenti ai collettori.
• Gli impieghi comprendono riscaldamento, condizionamento, raffreddamento e impianti pneumatici.
• Le applicazioni idriche includono acqua potabile e impianti civili, industriali e agricoli.

L’impiego richiede fluidi compatibili e il rispetto delle condizioni d’esercizio.

Collegamenti e precauzioni di installazione

Le filettature ISO 228 sono equivalenti a DIN EN ISO 228 e BS EN ISO 228.

Il filetto maschio presenta una sede conica. Il corpo e il manicotto sono uniti mediante filettatura e sigillati con frena-filetti. Evitare momenti torcenti tra le due parti protegge la tenuta dell’accoppiamento.

Prima del montaggio, verificare il corretto allineamento delle tubazioni.

Applicare la chiave all’estremità della valvola più vicina al tubo.

PTFE o canapa devono restare nella zona filettata . Gli eccessi possono compromettere la chiusura tra sfera e guarnizioni.

Rimuovere o filtrare sporco e polvere dal fluido. Le impurità possono danneggiare le guarnizioni durante la rotazione.

Considerare anche i depositi legati all’eccessiva durezza dell’acqua.

TEMPERATURE D’ESERCIZIO

Da -20°C a 150°C esclusivamente in assenza di vapore.

La pressione massima d’esercizio è 40 bar, pari a 580 psi.

Il limite si applica alle condizioni operative previste dal produttore.

COLLEGAMENTO AI COLLETTORI

Utilizzare raccordi con filettature compatibili e misura 1".

CONTROLLO PERIODICO

Verificare il funzionamento della valvola. Stabilire la frequenza dei controlli in base a utilizzo e condizioni di lavoro .

Controllare periodicamente la manovra della valvola.

Il corretto montaggio preserva la tenuta dell’accoppiamento tra corpo e manicotto .

Seguire le normali pratiche idrauliche durante l’installazione.

Disinstallazione e gestione della pressione residua

Prima di svitare le giunzioni indossare indumenti protettivi adatti al fluido presente nella linea.

Depressurizzare l’impianto, portare la valvola in posizione aperta e svuotare la linea.

Manovrare la valvola per scaricare la pressione residua nella cavità del corpo prima della rimozione.

Anche durante lo smontaggio, applicare la chiave all’estremità più vicina al tubo.

SCELTA PER L’IMPIANTO

Il passaggio totale e il comando manuale permettono l’intercettazione del fluido. La configurazione a squadra è destinata ai collettori, con attacchi maschio/femmina.

FAQ

Il flusso deve seguire una direzione obbligatoria?

No. La valvola è bidirezionale e gestisce il flusso in entrambi i sensi.

È utilizzabile con vapore?

No. L’intervallo da -20°C a 150°C vale in assenza di vapore.

Il codice 2980100 identifica la versione 298S?

No. Identifica il modello standard 298 Ideal, distinto dalla versione 298S.
