Caleffi riduttore pressione secondo stadio 1" cartuccia estraibile
211,00 €
iva inclusa

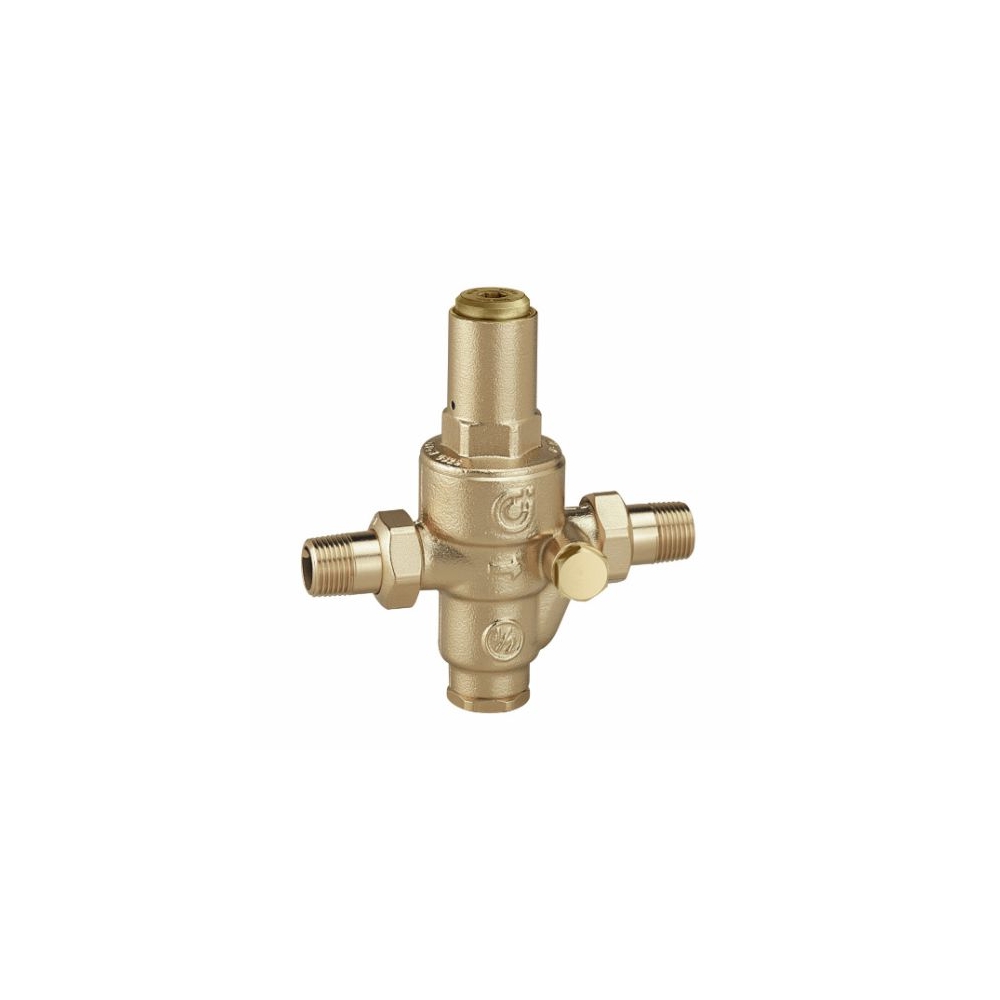

Riduttore di pressione di secondo stadio in ottone DR, con cartuccia estraibile e attacchi maschio a bocchettone. Stabilizza la pressione dell’acqua e dispone di attacco manometro da 1/4" F, con strumento non incluso.
Caleffi riduttore pressione secondo stadio
Riduce e stabilizza la pressione dell’acqua proveniente dalla rete pubblica. Si installa sulla rete idrica privata.
Cartuccia estraibile per la manutenzione.
Attacchi maschio a bocchettone da 1".
Il modello 536065 appartiene alla serie 5360. Impiega acqua e presenta un corpo in ottone antidezincificazione DR. La regolazione permette valori di 0,5–6 bar. La taratura iniziale è 3 bar. La pressione nominale è PN 40.
Pressione stabile nella rete privata
Il riduttore mantiene la pressione a valle costante al variare della pressione a monte . Questa funzione limita le variazioni provenienti dalla rete pubblica. La regolazione consente di impostare la pressione in uscita entro il campo previsto.
Collegamenti e accessibilità per la manutenzione
La costruzione con cartuccia estraibile permette l’ispezione interna. Gli attacchi a bocchettone consentono il collegamento alle tubazioni.

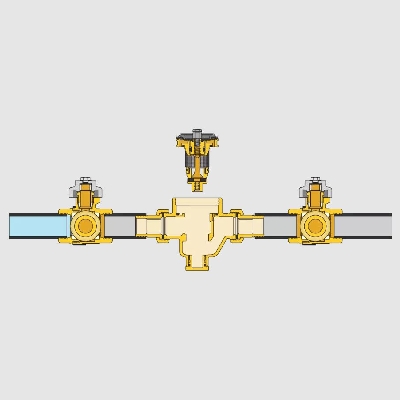

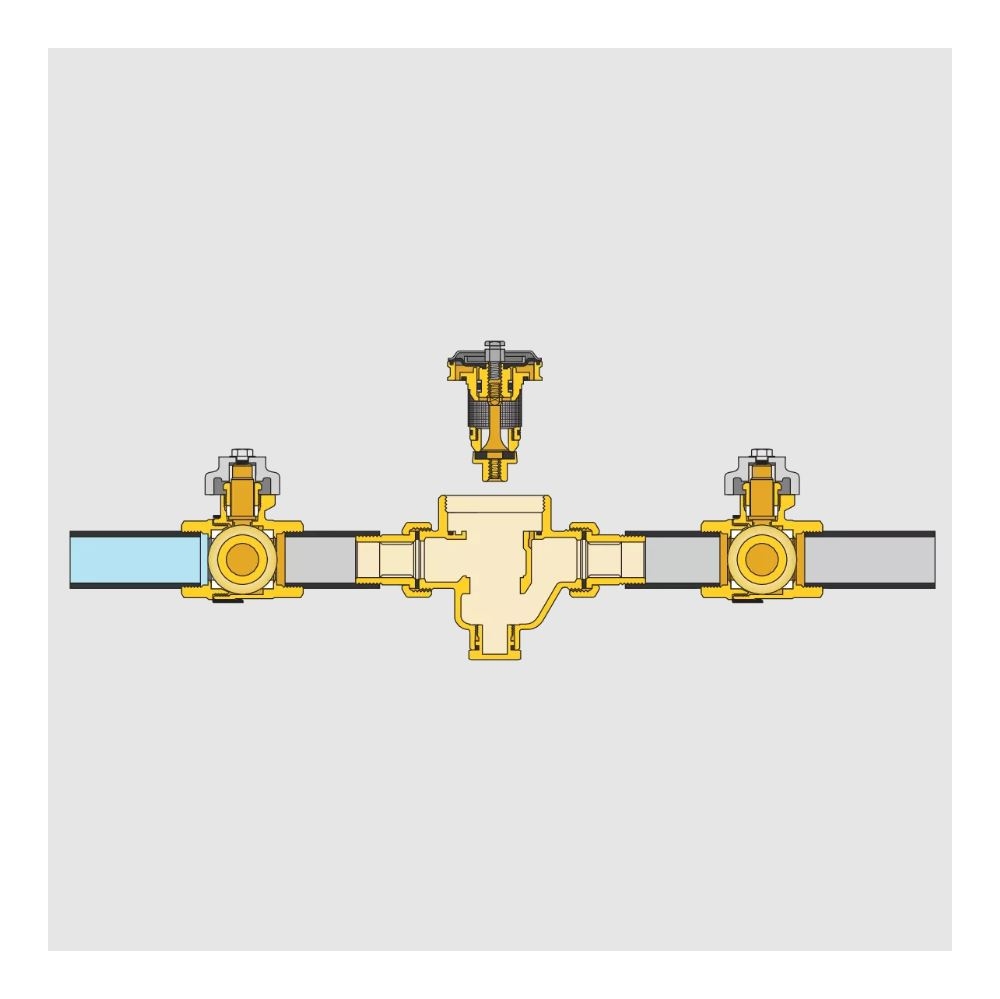

- La cartuccia consente ispezione e pulizia senza rimuovere il corpo dalle tubazioni.
- Il ricambio Caleffi 536005 è compatibile con il modello 536065.
- L’attacco da 1/4" F consente il collegamento del manometro.
- Il manometro non è incluso.
- La freccia sul corpo indica il verso del flusso.
- I bocchettoni facilitano gli interventi sui collegamenti.

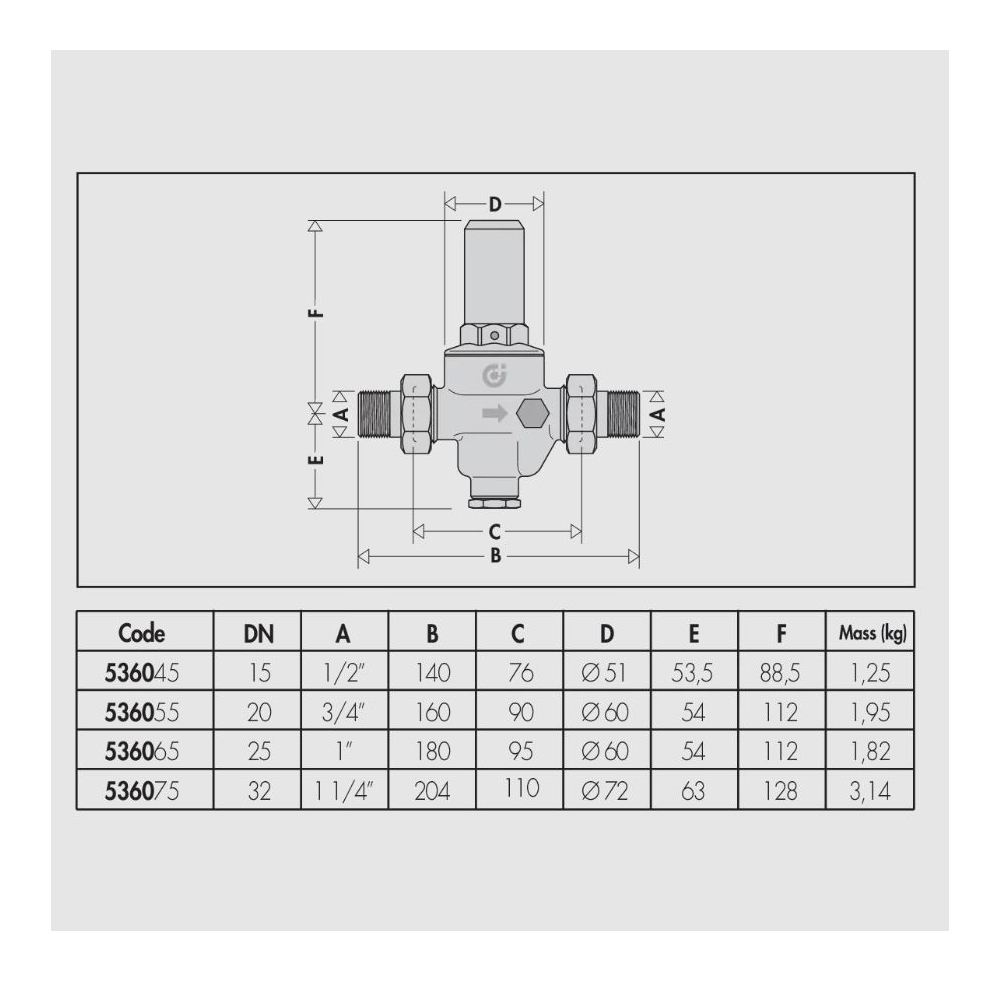

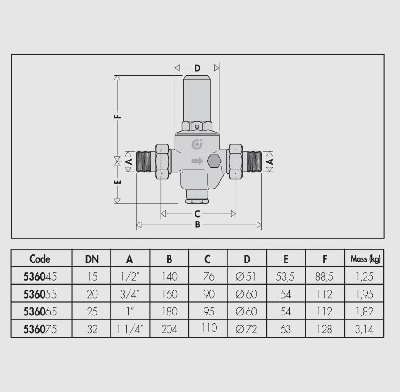

Il collegamento principale è R 1" M a bocchettone, conforme a EN 10226-1.
Materiali costruttivi e limiti di esercizio
Il corpo utilizza lega antidezincificazione EN 1982 CC770S.
Il coperchio è in ottone EN 12165 CW617N. L’asta comando utilizza lega antidezincificazione EN 12164 CW602N. Le parti mobili e la sede sono in acciaio inox EN 10088-3 (AISI 303) .
La membrana è realizzata in NBR .
Le tenute sono in EPDM. Completano la costruzione interna del riduttore.
Il filtro è in acciaio inox EN 10088-2 (AISI 304) .
La cartuccia utilizza EN 12165 CW617N. Il tappo presa di pressione è in lega antidezincificazione EN 12164 CW602N.
Il materiale DR resiste alla dezincificazione.
PRESSIONE A MONTE
25 bar è la pressione massima ammessa in ingresso.
Questo limite va distinto dalla pressione nominale PN 40.
L’impiego deve rispettare entrambi i parametri.
TEMPERATURA DELL’ACQUA
Il campo consentito va da 2 °C fino a 40 °C.
REGOLAZIONE A VALLE
La pressione in uscita si regola tra 0,5 bar e 6 bar mediante il meccanismo superiore .
La taratura di fabbrica è 3 bar.
La stabilizzazione riguarda la pressione a valle del dispositivo.
Il riduttore è destinato all’impiego con acqua.
Scelta del riduttore e predisposizione manometro
Per il collegamento considera gli attacchi maschio da 1" con bocchettone e la presa manometro laterale.
La presa da 1/4" F permette di aggiungere lo strumento di lettura.
La cartuccia estraibile rende accessibili i componenti per ispezione e pulizia .
La regolazione e la manutenzione sono caratteristiche centrali di questo riduttore di secondo stadio.
VERIFICA DEI COLLEGAMENTI
Valuta pressione in ingresso, temperatura dell’acqua e attacchi dell’impianto. Rispetta il verso del flusso indicato dalla freccia sul corpo.
FAQ
Il manometro è incluso?
No. Il modello 536065 dispone di attacco manometro da 1/4" F.
Quale pressione si può impostare?
La regolazione a valle va da 0,5 a 6 bar. La taratura di fabbrica è 3 bar.
La cartuccia è sostituibile?
Sì, la cartuccia è estraibile. Il ricambio Caleffi 536005 è compatibile con questo modello.
