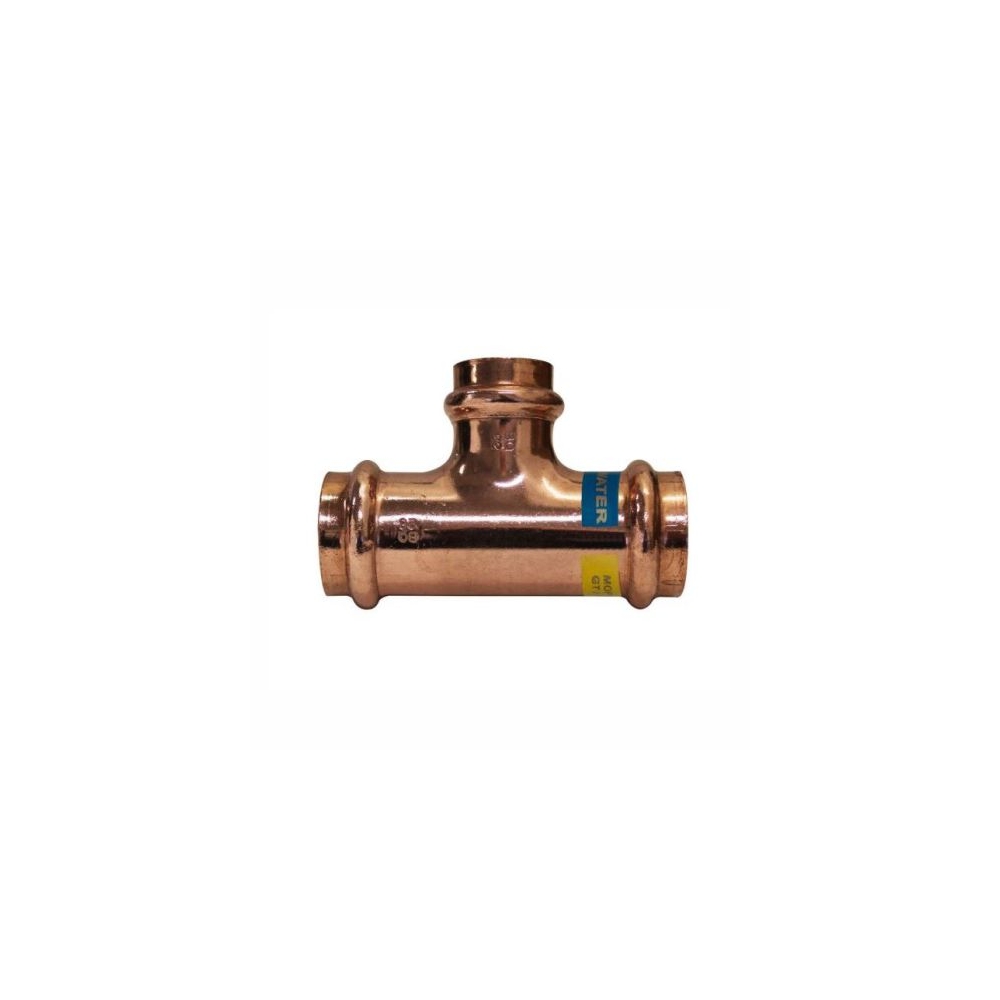

EFFEBI UNICO Raccordo TEE F/F/F in rame a pressare per acqua e gas

EFFEBI UNICO Raccordo TEE F/F/F

Raccordo universale a pressare in rame per impianti acqua e gas. Codice RKP130V.

• Tre attacchi femmina a pressare.

• Doppia marcatura per riconoscere gli impieghi.

La serie PRESS UNICO serve impianti acqua e gas. Il corpo in rame Cu-DHP ha purezza 99,9% e geometria a T. Gli attacchi F/F/F adottano il profilo V.

Un raccordo per due impieghi

La marcatura blu identifica l'acqua, quella gialla il gas. Il duplice utilizzo aiuta a ridurre il magazzino e semplificare la gestione dei codici.

Pressatura e tenuta

Il sistema a pressare favorisce la rapidità d'installazione.

• Gli O-ring rispettano EN 549 ed EN 681/1 per una tenuta idraulica ermetica e resistente .
• Le guarnizioni sono testate e certificate.
• La certificazione DVGW riguarda l'impiego gas.
• Il profilo V identifica la serie di pressatura.
• La doppia marcatura distingue visivamente i due impieghi.
• Le valvole della serie Presstige sono compatibili.

La serie rispetta UNI EN 11065: classe 1 per acqua e classe 2 per gas.

Applicazioni idrauliche e condizioni per il gas

Il raccordo serve impianti sanitari e termici.

Gli impieghi comprendono acqua sanitaria e acqua potabile. Sono inclusi riscaldamento, colonne montanti e raffrescamento. Ulteriori applicazioni sono sprinkler, antincendio e aria compressa disoleata .

Per l'acqua, la temperatura ammessa va da −20 °C a +90 °C .

L'utilizzo con gas comprende metano e GPL.

L'idoneità riguarda impianti domestici e similari nelle condizioni indicate.

Sono contemplati anche impianti civili extra domestici con gas, rispettando portate termiche e norme applicative.

Le condizioni d'impiego distinguono le due applicazioni gas.

GAS DOMESTICO

UNI 7129:2015 per impianti domestici e similari.

La singola portata termica nominale massima deve essere inferiore a 35 kW.

Gli impianti devono essere realizzati in conformità alla norma indicata.

GAS CIVILE EXTRA DOMESTICO

Per portate superiori a 35 kW è richiesta conformità alla UNI 11528:2014.

RICONOSCIMENTO DELL'IMPIEGO

Le marcature blu e gialla identificano rispettivamente acqua e gas .

Il medesimo raccordo offre duplice utilizzo.

Questa caratteristica semplifica magazzino e gestione dei codici .

Restano distinte le condizioni previste per ciascun impiego.

Il TEE nella gamma UNICO

La gamma comprende 20 tipologie di raccordi intermedi rame-rame e bronzo-rame per il sistema UNICO.

Questo TEE presenta tre imbocchi a pressare in rame.

Nella gamma, i collegamenti filettati utilizzano parti in bronzo con imbocco a pressare .

I filetti maschi della gamma sono conformi alla normativa UNI EN 10226.

INTEGRAZIONE CON PRESSTIGE

Il raccordo UNICO è utilizzabile con le valvole della serie Presstige. La pressatura favorisce rapidità d'installazione e tenuta resistente.

FAQ

Si può usare per acqua e gas?

Sì. La doppia marcatura identifica entrambi gli impieghi, nel rispetto delle condizioni applicative.

Quale profilo di pressatura utilizza?

Il raccordo appartiene alla serie con profilo V.

Che cosa indica F/F/F?

Indica tre attacchi femmina a pressare, disposti secondo la geometria a T.
