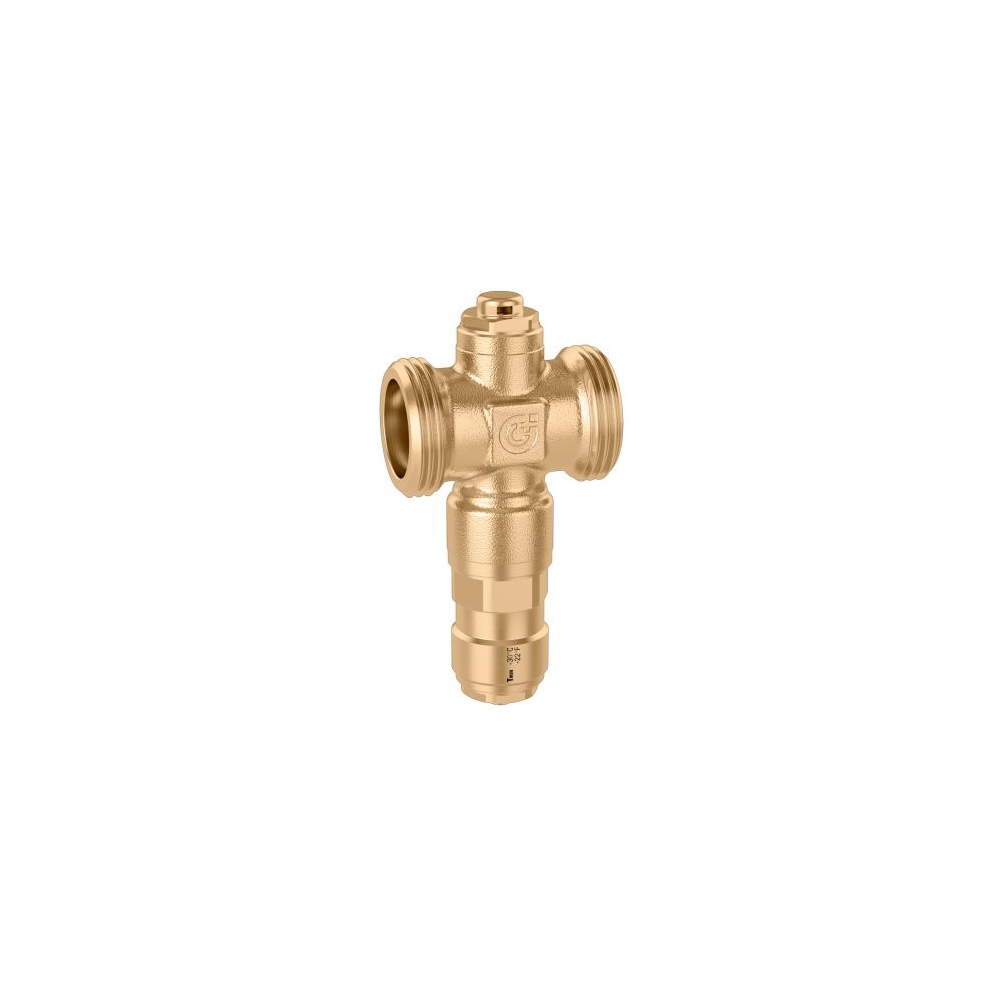

Caleffi Valvola antigelo iStop® 1" in ottone 90 °C
89,00 €
iva inclusa
Valvola antigelo in ottone, attacco G 1" A (ISO 228-1) M, pressione massima 10 bar. Fluido 0–90 °C, ambiente -30–60 °C, apertura a 3 °C e chiusura a 4 °C per proteggere il circuito dal gelo.
Caleffi Valvola antigelo iStop® 1"
Protegge i circuiti ad acqua delle pompe di calore monoblocco attraverso lo scarico automatico.
Intervento meccanico senza alimentazione elettrica.
Funzionamento con acqua fino a 90 °C.
Il sensore interno rileva la temperatura dell’acqua. A 3 °C avvia lo scarico, mantenendo l’acqua in movimento contro la formazione di ghiaccio. La richiusura avviene a 4 °C.
Materiali per il circuito idronico
Il corpo è realizzato in ottone EN 12165 CW617N. Le molle sono in acciaio inox. Le tenute sono in EPDM. L’attacco filettato G 1" A (ISO 228-1) M consente il collegamento alla tubazione compatibile.
Protezione automatica contro il gelo
La protezione passiva interviene anche durante interruzioni elettriche.
- Il sensore apre l’otturatore e permette lo scarico dell’acqua dal circuito .
- L’azione automatica non richiede sorveglianza per attivarsi.
- Il funzionamento meccanico non richiede cablaggi di controllo.
- La chiusura segue l’aumento della temperatura dell’acqua.
- La versione ad alta temperatura serve pompe di calore con nuovi refrigeranti.
- L’impiego all’esterno comprende circuiti esposti al freddo.
La protezione riguarda la macchina e i componenti del circuito.
Condizioni di esercizio e installazione
Il modello 108602 è destinato ai circuiti ad acqua.
La pressione massima è 10 bar. Il fluido opera tra 0–90 °C. Il campo ambiente è -30–60 °C. La precisione è ±1 °C .
Il coefficiente Kv sulla via diritta è 33 m3/h.
La misura DN 25 corrisponde all’attacco G 1" con filettatura maschio.
Il collegamento filettato agevola l’installazione su tubazioni compatibili .
Occorre prevedere uno scarico adeguato e rispettare le istruzioni Caleffi. La posa corretta permette il deflusso dell’acqua.
La valvola è indicata anche per ambienti non riscaldati.
INTERVENTO SENZA CORRENTE
L’assenza di elettronica consente l’intervento durante un’interruzione dell’alimentazione.
Il dispositivo contrasta i danni da gelo quando l’aria scende sotto zero.
Il meccanismo è progettato per ripetuti cicli termici.
SOGLIE DI INTERVENTO
L’apertura avviene a 3 °C. La chiusura avviene a 4 °C.
VERSIONE FINO A 90 °C
Questa versione supporta acqua fino a 90 °C per pompe di calore con nuovi refrigeranti .
La versione standard fino a 65 °C è invece destinata alle pompe di calore standard.
Il modello 108602 appartiene alla versione ad alta temperatura .
La scelta deve rispettare le condizioni operative dell’impianto.
Una protezione dedicata alle pompe di calore
L’intervento automatico unisce rilevazione termica e scarico dell’acqua per contrastare il gelo.
La protezione resta indipendente dalla corrente anche quando la circolazione viene interrotta.
L’impiego riguarda riscaldamento e climatizzazione con circuiti ad acqua.
Il funzionamento meccanico evita collegamenti elettrici dedicati.
VERIFICA DEL COLLEGAMENTO
L’attacco G 1" richiede una tubazione compatibile. Prevedere il percorso di scarico e seguire le indicazioni di installazione del produttore Caleffi.
FAQ
Serve alimentazione elettrica?
No. La valvola funziona meccanicamente, senza elettronica o cablaggi.
Quando scarica l’acqua?
Si apre quando il fluido raggiunge 3 °C e si richiude a 4 °C.
Quale attacco utilizza?
Utilizza un attacco G 1" A (ISO 228-1) M, con misura nominale DN 25.
