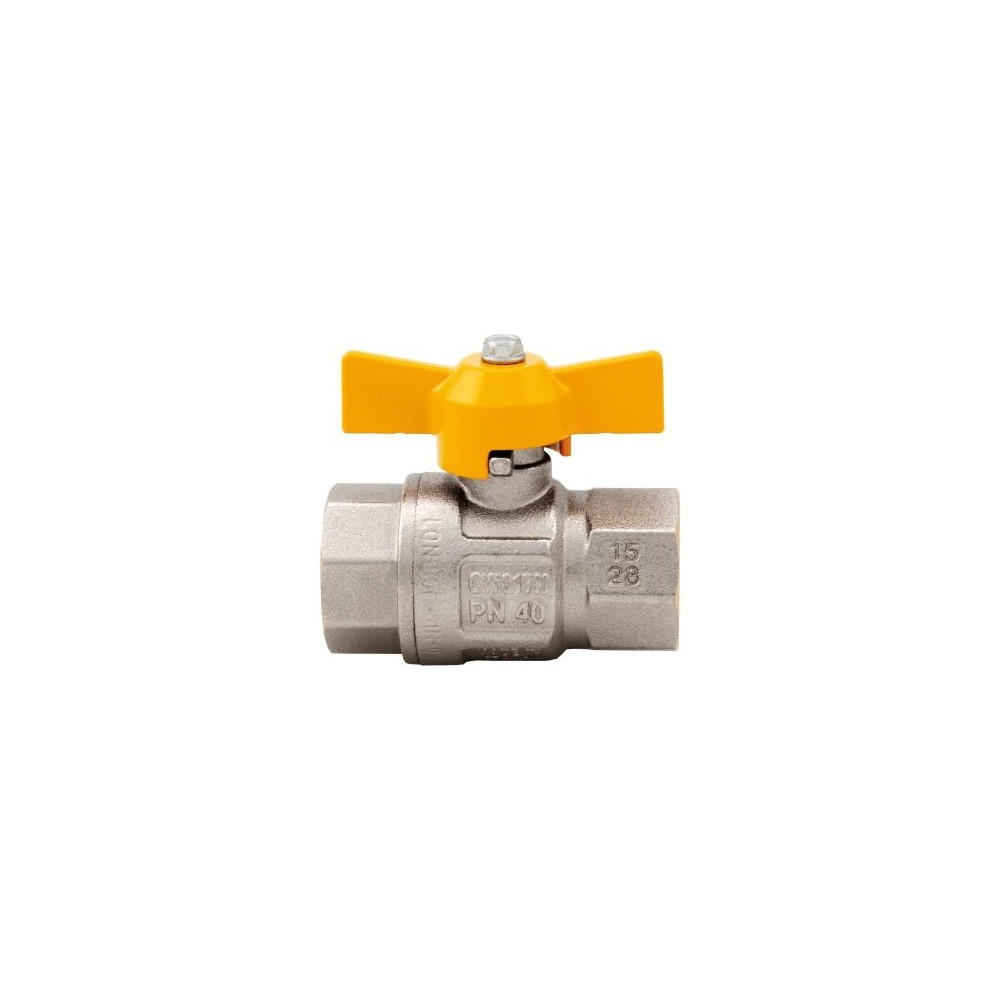

Itap Valvola a sfera F/F 1/2" leva a farfalla 068B012

Itap Valvola a sfera  F/F 1/2" leva a farfalla 068B012

CERTIFICATE EN331.

• Attacchi filettati femmina/femmina.
• Corpo in ottone nichelato.
• Maniglia a T in alluminio.
• Temperature minima e massima d’esercizio:-20°C, 60°C.
• Attacchi filettati femmina: – ISO 7/1 Rp parallelo (equivalente a DIN EN 10226-1 e BS EN 10226-1) da 1/4” a 1”.

Materiali

• Manicotto femmina: Ottone nichelato CW617N
• Sede 2 P.T.F.E.: Sfera Ottone cromato CW614N
• Asta: Ottone CW614N
• O-ring: NBR
• O-ring: Viton®
• Corpo: Ottone nichelato CW617N
• Maniglia a T: Alluminio verniciato
• Vite: Acciaio zincato C4C

INSTALLAZIONE

Le valvole ITAP sono bidirezionali, gestiscono il flusso in entrambe le direzioni. Le valvole sono composte da una sfera, due guarnizioni, un’asta, OR, maniglia e due parti di ottone, corpo e manicotto, che le contengono e che sono assemblate fra loro tramite filettatura e sigillate mediante apposito frena-filetti. Per evitare che lo strato di frena-filetti si rompa e quindi che la valvola perda dall’accoppiamento corpo-manicotto, bisogna evitare di sottoporre le due parti a momenti torcenti. Per la loro installazione vanno utilizzate le normali pratiche idrauliche, ed in particolare: assicurarsi che le due tubature siano correttamente allineate; durante il montaggio applicare la chiave all’estremità della valvola più vicina al tubo; l’applicazione di materiale di fissaggio (PTFE, canapa) deve essere limitato alla zona del filetto, un eccesso potrebbe interferire nella zona di chiusura sfera guarnizione pregiudicando la tenuta. nel caso in cui il fluido presenti delle impurità (sporco, polvere, eccessiva durezza dell’acqua), queste vanno rimosse o filtrate perché altrimenti durante la rotazione della sfera possono danneggiare le guarnizioni.

DISINSTALLAZIONE

Per la disinstallazione della valvola dalla linea o comunque prima di svitare le giunzioni ad essa collegate: indossare gli indumenti protettivi normalmente richiesti per lavorare con il fluido contenuto nella linea; depressurizzare la linea ed operare in questo modo: posizionare la valvola in posizione aperta e svuotare la linea; manovrare la valvola per scaricare la pressione residua nella cavità del corpo prima di rimuoverla dalla linea; durante lo smontaggio applicare la chiave all’estremità della valvola più vicina al tubo;

MANUTENZIONE

Verificare la valvola periodicamente, in funzione del suo utilizzo e delle condizioni di lavoro, per assicurarsi che funzioni correttamente.

AVVERTENZE

ogni deterioramento o rottura di qualsiasi parte della valvola a sfera manuale comporta la sostituzione dell’intera valvola: cambiamenti a qualsiasi componente della valvola comporta la non conformità con i requisiti della norma EN 331; assicurarsi che la valvola a sfera abbia una portata sufficiente per l’uso a cui è destinata; ogni installazione deve essere effettuata seguendo le normative tecniche vigenti e i fogli di lavoro (se in essere); è obbligatorio seguire le istruzione fornite dal costruttore della valvola a sfera manuale e dal costruttore dell’impianto, incluse quelle che specificano il corretto posizionamento della connessione della valvola
