Caleffi SOLARINCAL Kit collegamento bollitore solare con caldaia
415,00 €
iva inclusa

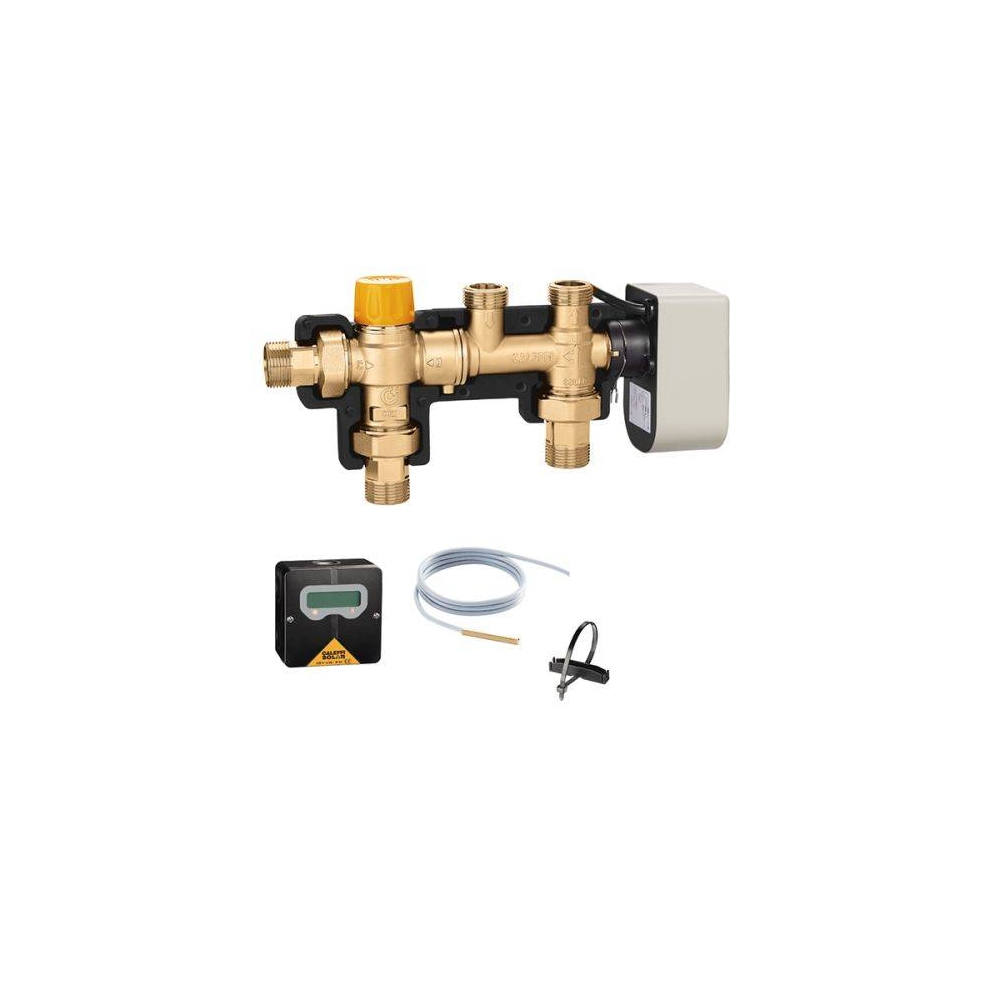

Kit per collegare bollitore solare e caldaia con integrazione termica. Include miscelatore antiscottatura, deviatrice motorizzata, termostato con sonda e display, guscio protettivo e accoppiamento regolabile.
Caleffi SOLARINCAL Kit collegamento bollitore
Collega il bollitore solare alla caldaia con integrazione termica per la produzione di acqua calda sanitaria.
Miscelatore termostatico antiscottatura con manopola.
Termostato con sonda e display della temperatura.
Il kit comprende una valvola deviatrice con servocomando a tre contatti e microinterruttore ausiliario. Il miscelatore integra filtri e valvole di ritegno agli ingressi. Completano l’insieme il guscio protettivo preformato e l’accoppiamento regolabile tra miscelatore e valvola.
Integrazione tra solare e caldaia
Il sistema privilegia l’acqua riscaldata dal sole. Quando la temperatura dell’accumulo è insufficiente, attiva l’integrazione termica della caldaia. Il termostato con sonda aziona la deviatrice. Il display permette di visualizzare la temperatura.
Regolazione e componenti del kit
La regolazione termostatica si combina con la deviazione motorizzata dell’acqua.
- La manopola permette di regolare la temperatura dell’acqua miscelata tra 35–55 °C .
- I filtri sono integrati agli ingressi del miscelatore.
- Le valvole di ritegno completano gli ingressi.
- Il servocomando movimenta la valvola in 10 secondi.
- Il guscio preformato costituisce la copertura protettiva.
- L’accoppiamento regolabile consente di orientare gli attacchi in ingresso e uscita.
La protezione antiscottatura richiede almeno 10 °C di differenza tra ingresso caldo e uscita miscelata.
Temperature, alimentazione e condizioni di esercizio
Il miscelatore presenta un corpo in lega antidezincificazione per l’impiego nell’impianto solare.
La pressione massima è 10 bar in condizioni statiche e 5 bar in condizioni dinamiche. La temperatura massima d’ingresso è 100 °C. La regolazione copre 35–55 °C, con taratura iniziale di 43 °C e precisione di ±2 °C. La portata minima stabile è 4 l/min. Il rapporto massimo tra pressioni d’ingresso è 2:1 .
La deviatrice ha corpo in ottone e pressione massima d’esercizio di 10 bar.
Lavora tra -5–110 °C. Il servocomando richiede 230 V (AC)e assorbe 8 VA.
Il microinterruttore ausiliario supporta 0,8 A a 230 V .
Il servocomando opera con temperatura ambiente compresa tra 0–55 °C. Impiega 10 s per la manovra e dispone di cavo da 1 m.
La protezione del servocomando dipende dall’orientamento dell’asta.
PROTEZIONE DEL SERVOCOMANDO
IP 44 con asta di comando verticale.
Con asta di comando orizzontale, la protezione è IP 40.
L’orientamento deve quindi essere considerato durante l’installazione.
TERMOSTATO CON SONDA
Il termostato richiede 230 V (AC) e presenta una scatola con protezione IP 54.
IMPOSTAZIONE DELLA TEMPERATURA
Il termostato è regolabile tra 25–50 °C e arriva con taratura di fabbrica pari a 45 °C .
La sonda permette al termostato di comandare la valvola deviatrice.
Il display rende visibile la temperatura .
La regolazione del termostato è distinta da quella del miscelatore.
Collegamento e gestione dell’acqua sanitaria
Il kit riunisce miscelazione e deviazione per collegare l’accumulo solare alla caldaia.
Gli attacchi hanno posizione regolabile grazie all’accoppiamento tra miscelatore e valvola.
La manopola consente di impostare la temperatura miscelata nel campo previsto.
Filtri e valvole di ritegno sono già presenti agli ingressi.
INTEGRAZIONE TERMICA CONTROLLATA
Il termostato utilizza la sonda per azionare la deviatrice. La caldaia integra il calore quando la temperatura dell’accumulo risulta insufficiente.
FAQ
Il kit include termostato e sonda?
Sì, comprende termostato, sonda per impianto solare e display della temperatura.
Quale temperatura si può impostare sul miscelatore?
La manopola consente la regolazione tra 35–55 °C.
Gli attacchi possono essere orientati?
Sì, l’accoppiamento miscelatore-valvola permette di regolare la posizione degli attacchi in ingresso e uscita.
