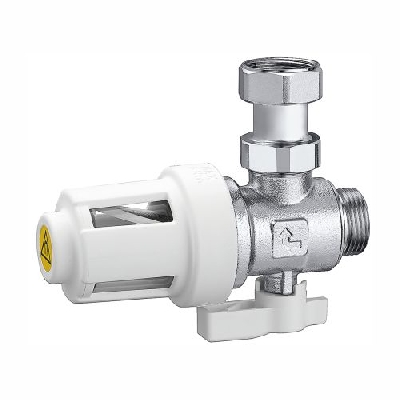

Caleffi DOUBLE X PROTECTION Filtro defangatore e dosatore

Caleffi DOUBLE X PROTECTION Filtro magnetico e dosatore di polifosfati

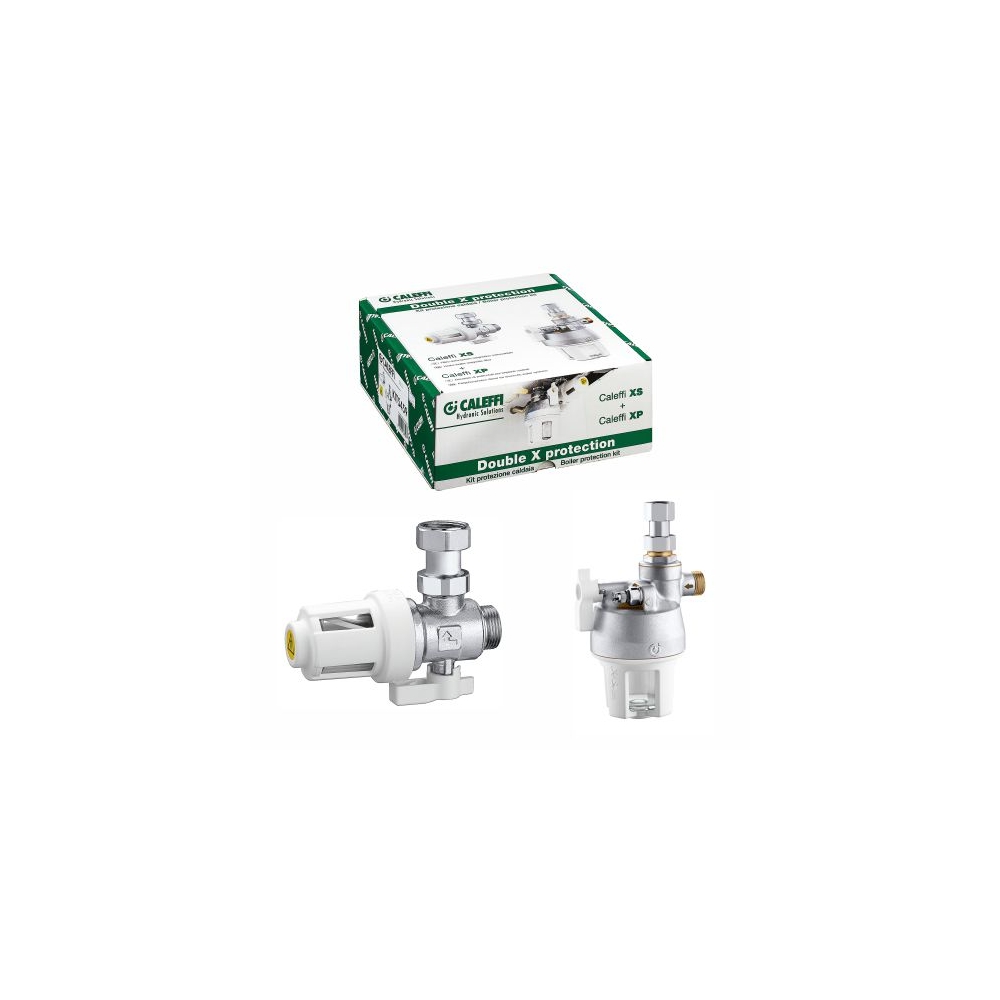

Il kit KIT5459 riunisce due dispositivi per l'installazione sottocaldaia.

• CALEFFI XS® separa le impurità dal circuito di riscaldamento.

• CALEFFI XP dosa polifosfati nel circuito di acqua calda sanitaria.

La confezione combina filtrazione magnetica e dosaggio di polifosfati. Il filtro trattiene le particelle ferrose. Il dosatore contribuisce al controllo del calcare. I due dispositivi hanno corpo in ottone e finitura cromata. La configurazione compatta è pensata per spazi ridotti.

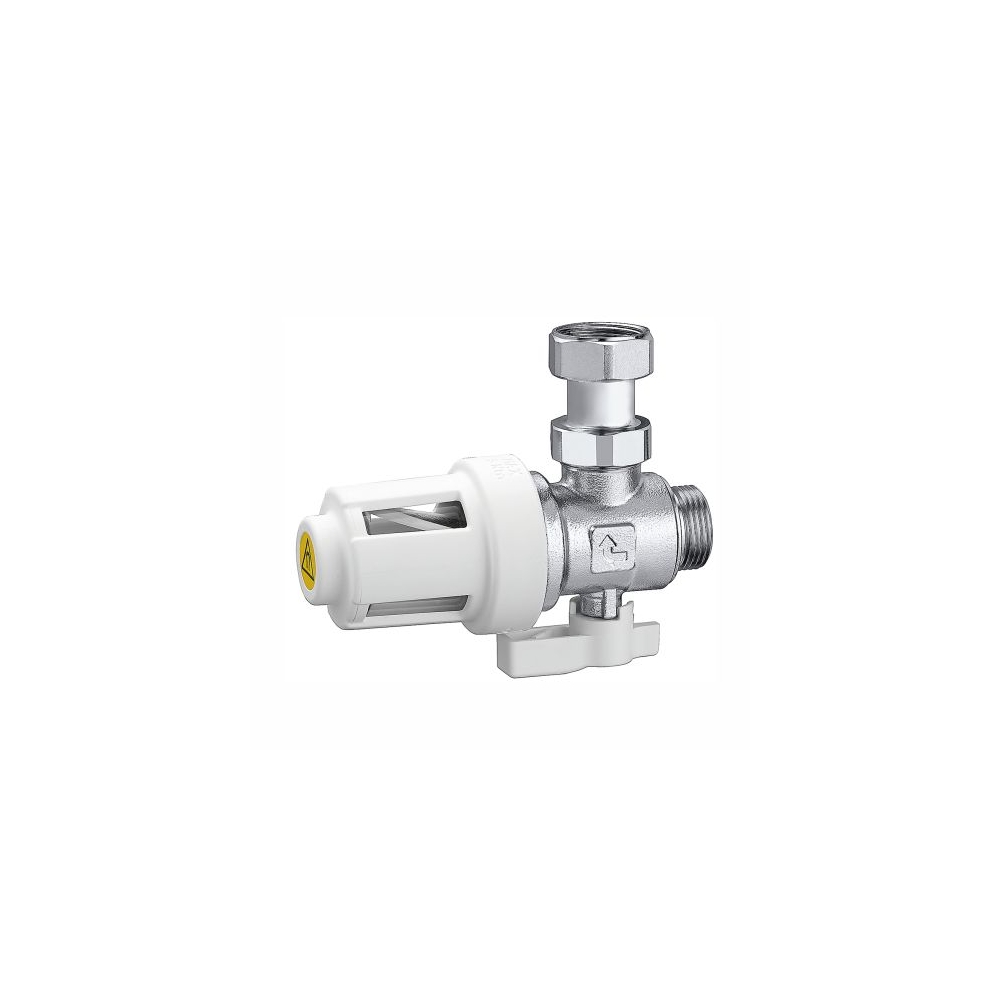

Filtrazione combinata con CALEFFI XS®

Il filtro integra una rete interna in acciaio, un magnete da 0,475 T e una camera di decantazione. Questa combinazione aiuta a proteggere scambiatori e circolatori dalle impurità ferrose.

Installazione e controllo delle impurità

CALEFFI XS® si installa sul ritorno della caldaia, in posizione sottocaldaia.

• Attacchi a squadra e calotta mobile facilitano il collegamento del filtro sotto la caldaia .
• Le finestre trasparenti consentono di osservare lo sporco accumulato.
• La rete interna cattura meccanicamente le particelle.
• Il magnete separa le impurità ferrose.
• La camera di decantazione completa il sistema di separazione.
• Un kit adattatore idoneo permette l'accesso per lavaggi o trattamenti chimici dell'impianto.

Prima dell'installazione, verificare gli attacchi e i requisiti del produttore della caldaia.

Attacchi e condizioni di esercizio dei due dispositivi

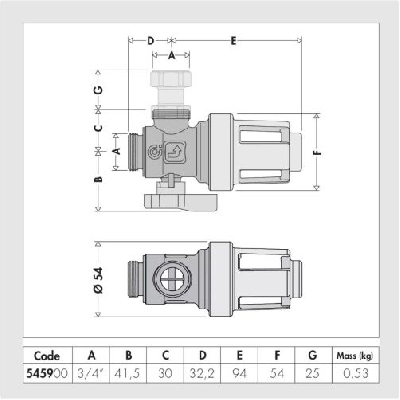

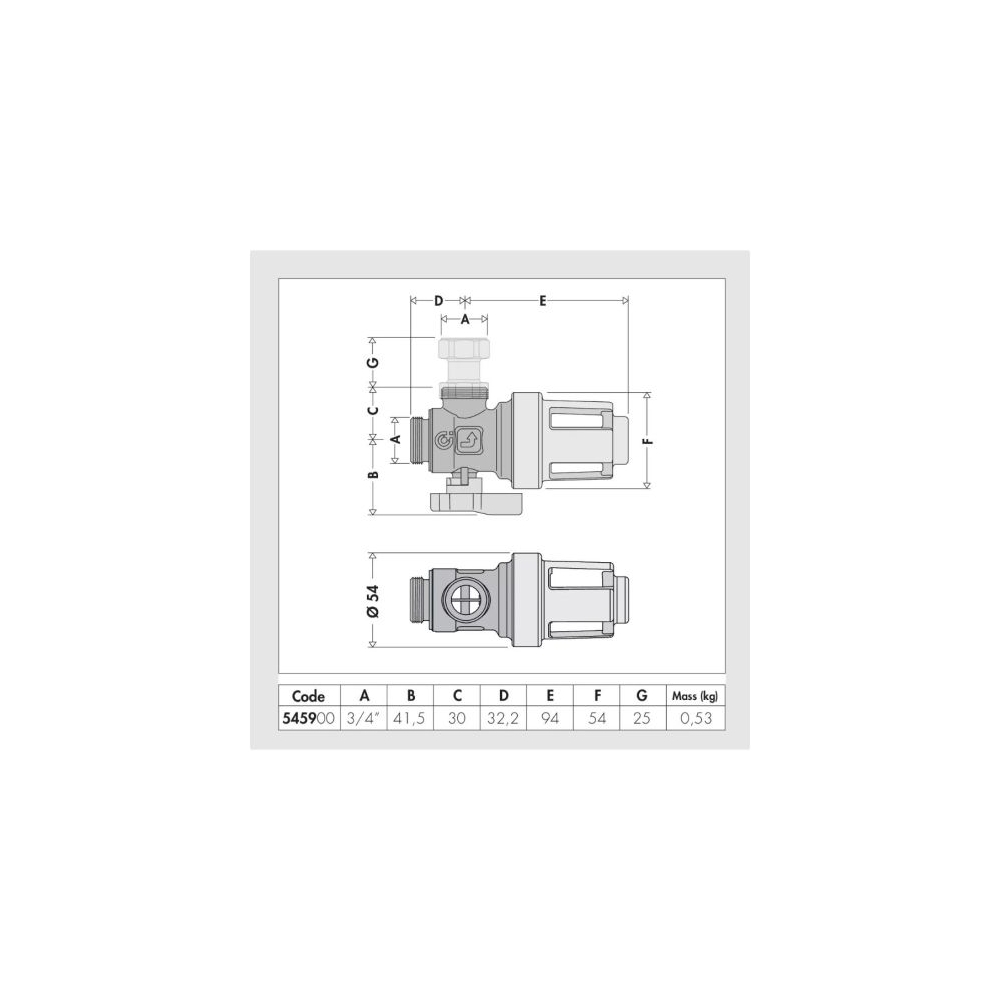

Il filtro CALEFFI XS® è identificato dal codice 545900.

L'ingresso G 3/4" A è maschio, con attacco a squadra. L'uscita G 3/4" è femmina, con calotta mobile. Entrambi gli attacchi rispettano ISO 228-1 .

La pressione massima del filtro è 3 bar .

Il fluido può avere temperature tra 0 e 90 °C. Il corpo in ottone presenta finitura cromata.

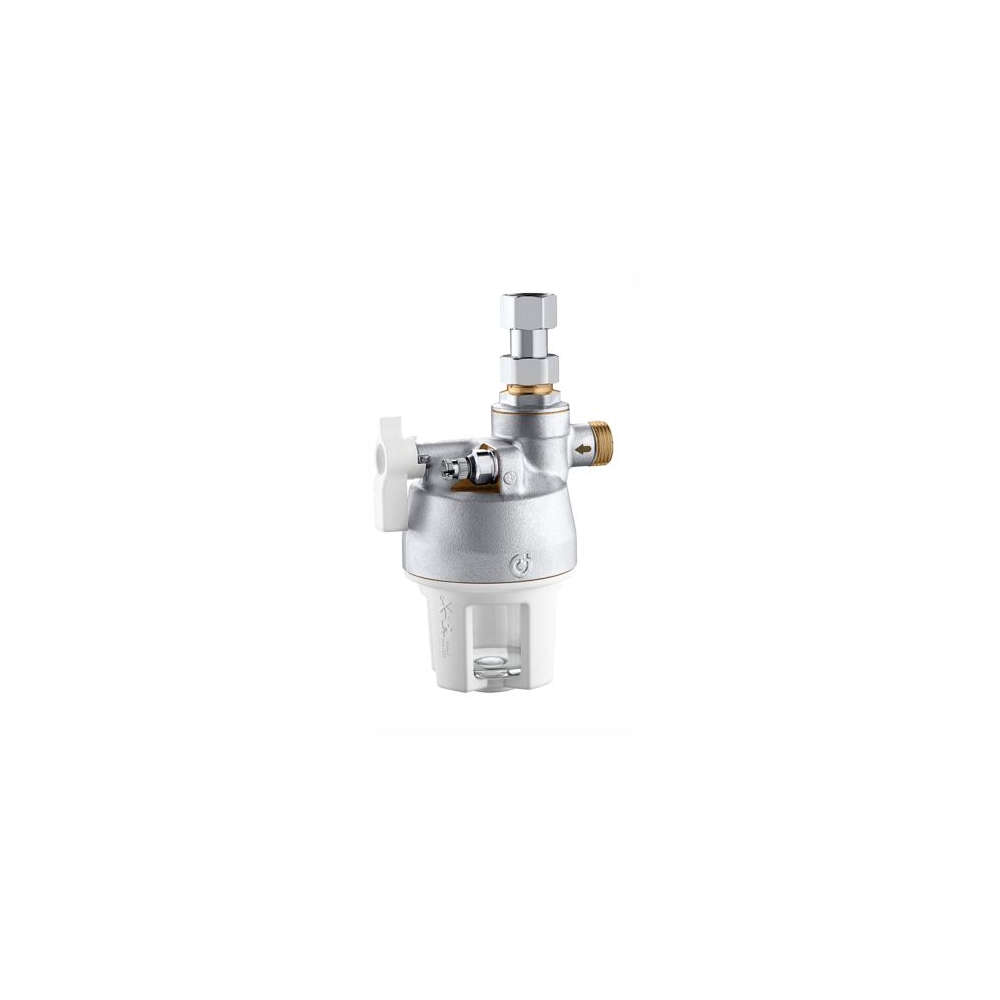

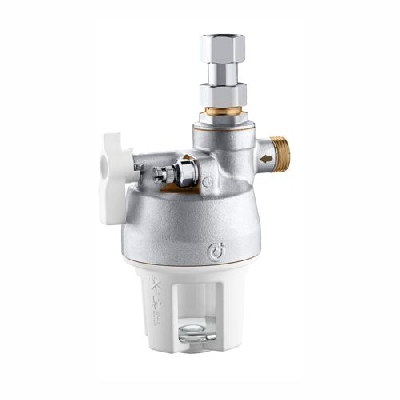

CALEFFI XP, codice 545950 , serve il circuito di acqua calda sanitaria .

Il dosatore comprende una ricarica di polifosfati in cristalli. Il corpo è in ottone con finitura cromata lucida.

I limiti operativi del dosatore differiscono da quelli del filtro.

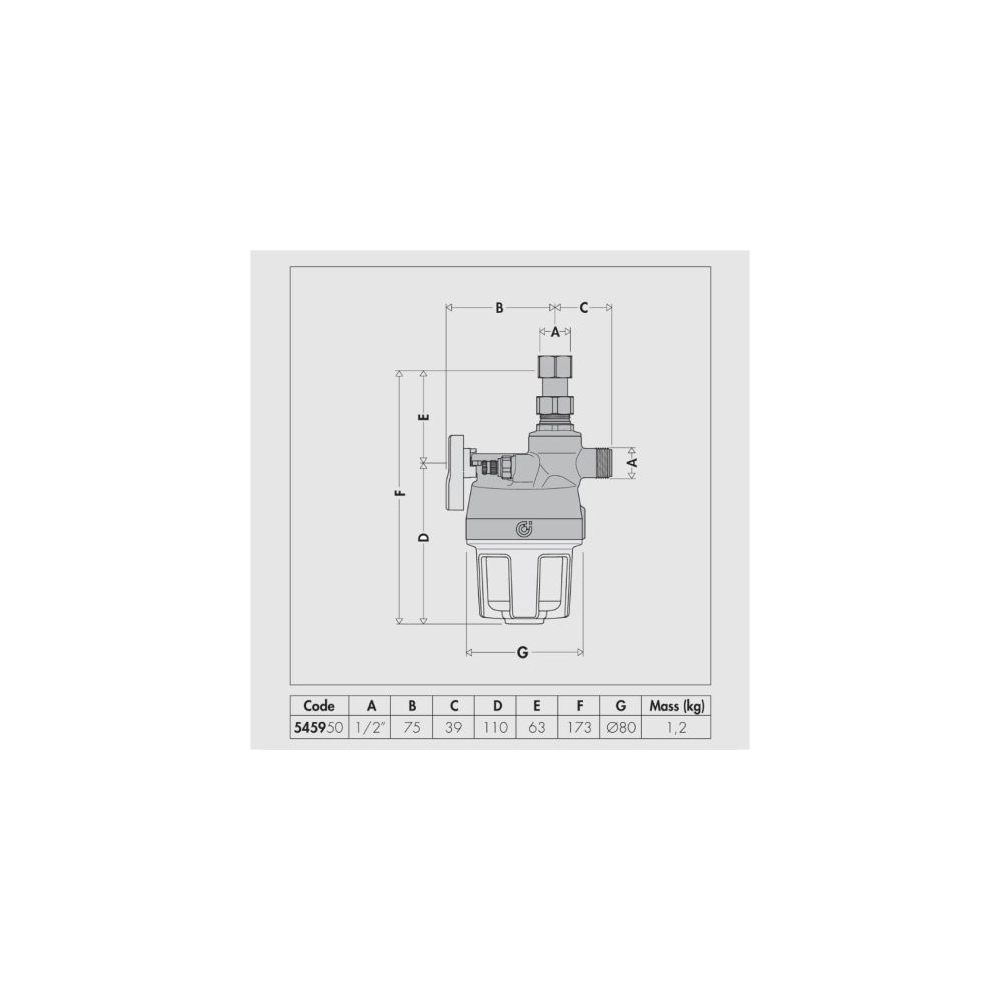

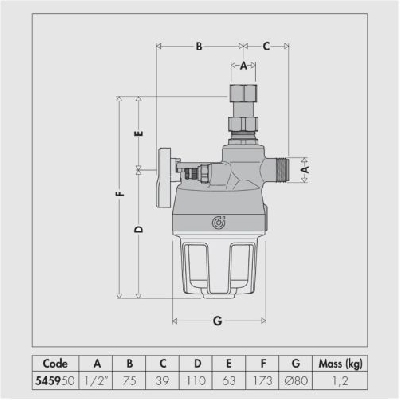

COLLEGAMENTI DEL DOSATORE

L'ingresso G 1/2" A è maschio, con calotta mobile.

L'uscita G 1/2" è femmina.

Entrambi gli attacchi rispettano ISO 228-1.

PRESSIONE DI ESERCIZIO

Per CALEFFI XP la pressione massima è 6 bar.

TEMPERATURE DEL DOSATORE

Il fluido deve restare tra 5 e 40 °C . La temperatura ambiente deve essere tra 0 e 40 °C .

Per il ripristino utilizzare esclusivamente la ricarica originale F0001503.

La durata media dei cristalli corrisponde a 35–40 m³ di acqua calda sanitaria.

Questo valore si riferisce ad acqua con durezza media 12 °f, pH 7 e temperatura 20 °C.

Due trattamenti per circuiti distinti

Il filtro magnetico agisce sulle impurità del riscaldamento , mentre il dosatore tratta l' acqua sanitaria.

La confezione offre due funzioni complementari senza confondere i rispettivi impieghi.

La scelta richiede compatibilità degli attacchi e rispetto dei limiti operativi .

Le finestre del filtro rendono visibile l'accumulo delle impurità.

RICARICA E CONDIZIONI D'USO

La durata dei cristalli è riferita a condizioni precise. Per il dosatore usare solo la ricarica originale F0001503.

FAQ

Cosa comprende KIT5459?

Comprende il filtro magnetico CALEFFI XS® 545900 e il dosatore CALEFFI XP 545950, con una ricarica di cristalli.

Dove si installa il filtro?

Sul ritorno della caldaia, sotto l'apparecchio. Gli attacchi sono a squadra.

Quale ricarica richiede il dosatore?

Utilizzare esclusivamente la ricarica originale F0001503.
