EFFEBI UNICO manicotto dritto F/F rame a pressare per acqua e gas

EFFEBI UNICO manicotto dritto F/F

Raccordo a pressare in rame per collegare tubi dello stesso diametro negli impianti acqua e gas.

• Doppio impiego per acqua e gas.

• Marcature dedicate per identificare le applicazioni.

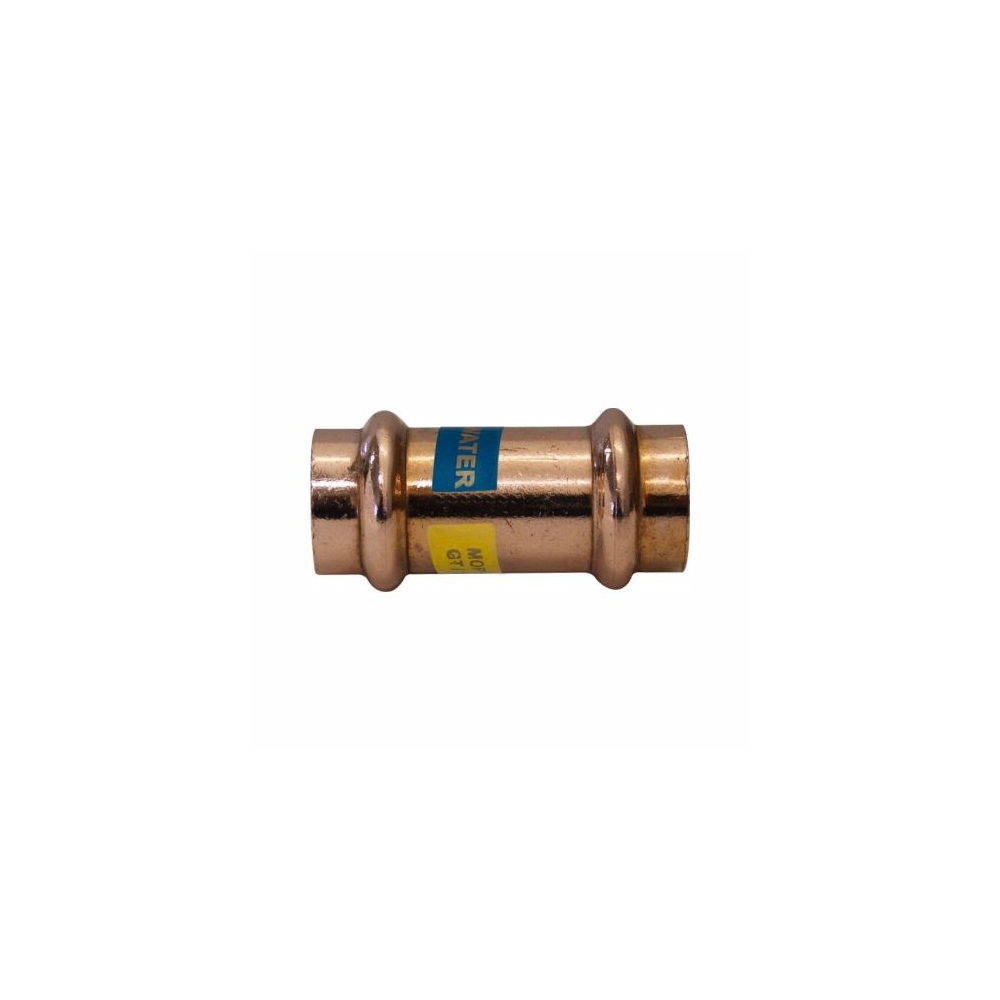

Il modello RKP270V appartiene alla serie PRESS UNICO. La configurazione femmina/femmina presenta una battuta interna. Il corpo è in rame Cu-DHP 99,9% . La giunzione avviene mediante pressatura. La marcatura blu identifica l'acqua. Quella gialla identifica il gas.

Un raccordo per due applicazioni

Il duplice utilizzo riduce il magazzino e semplifica la gestione dei codici. La connessione a pressare favorisce la velocità d'installazione. Il sistema offre una tenuta idraulica ermetica e resistente.

Giunzione, guarnizioni e compatibilità

La serie UNICO combina pressatura e guarnizioni testate e certificate.

• Gli O-ring rispettano EN 549 e EN 681/1 per le applicazioni con acqua e gas .
• Il profilo V caratterizza la serie a pressare.
• La doppia marcatura distingue visivamente i due impieghi.
• Le valvole Presstige sono utilizzabili con il sistema UNICO.
• La certificazione DVGW cert gas riguarda l'impiego gas della serie.
• La battuta è integrata nel manicotto diritto.

Il raccordo unisce due tubi di rame dello stesso diametro.

Impieghi idraulici e condizioni per il gas

UNICO è destinato agli impianti domestici per acqua sanitaria, riscaldamento, metano e GPL.

Gli impieghi comprendono acqua potabile e raffrescamento. Sono inclusi aria compressa disoleata, sprinkler e antincendio. Nel riscaldamento rientrano le colonne montanti. L'impiego gas richiede il rispetto delle condizioni previste.

Per gli impianti domestici e similari si applica UNI 7129:2015 .

La singola portata termica nominale deve essere inferiore a 35 kW per questo ambito domestico.

Gli impianti civili extra domestici con portata maggiore di 35 kW devono rispettare UNI 11528:2014 .

La serie rispetta UNI EN 11065 per la classe 1 nell'applicazione acqua e la classe 2 nell'applicazione gas.

La destinazione universale mantiene distinti i requisiti dei due impieghi.

ACQUA E RISCALDAMENTO

Un unico sistema serve acqua sanitaria e circuiti di riscaldamento.

La marcatura blu identifica l'applicazione acqua.

Sono previsti anche acqua potabile e raffrescamento.

METANO E GPL

La marcatura gialla identifica l'impiego con gas.

GESTIONE DELL'INSTALLAZIONE

Il doppio impiego semplifica la gestione dei codici e del magazzino .

La giunzione a pressare favorisce un'installazione rapida.

Le guarnizioni contribuiscono alla tenuta del raccordo.

Le condizioni normative restano specifiche per ciascun impianto.

Il manicotto nella gamma UNICO

La gamma comprende 20 tipologie di raccordi intermedi rame-rame a pressare e bronzo-rame con collegamenti filettati.

Gli attacchi filettati della serie utilizzano parti in bronzo con imbocco a pressare.

I filetti maschi della gamma rispettano UNI EN 10226 .

Questo manicotto adotta invece due estremità femmina a pressare in rame.

DUE IMPIEGHI, UN SOLO RIFERIMENTO

Il codice RKP270V identifica il manicotto diritto con battuta. La doppia marcatura distingue acqua e gas.

FAQ

È utilizzabile sia per acqua sia per gas?

Sì, per acqua e gas metano o GPL, nel rispetto delle condizioni d'impiego previste.

Quale collegamento realizza?

Collega due tubi di rame dello stesso diametro attraverso due estremità femmina a pressare.

Qual è il profilo della serie?

La serie UNICO adotta il profilo V ed è utilizzabile con le valvole Presstige.
