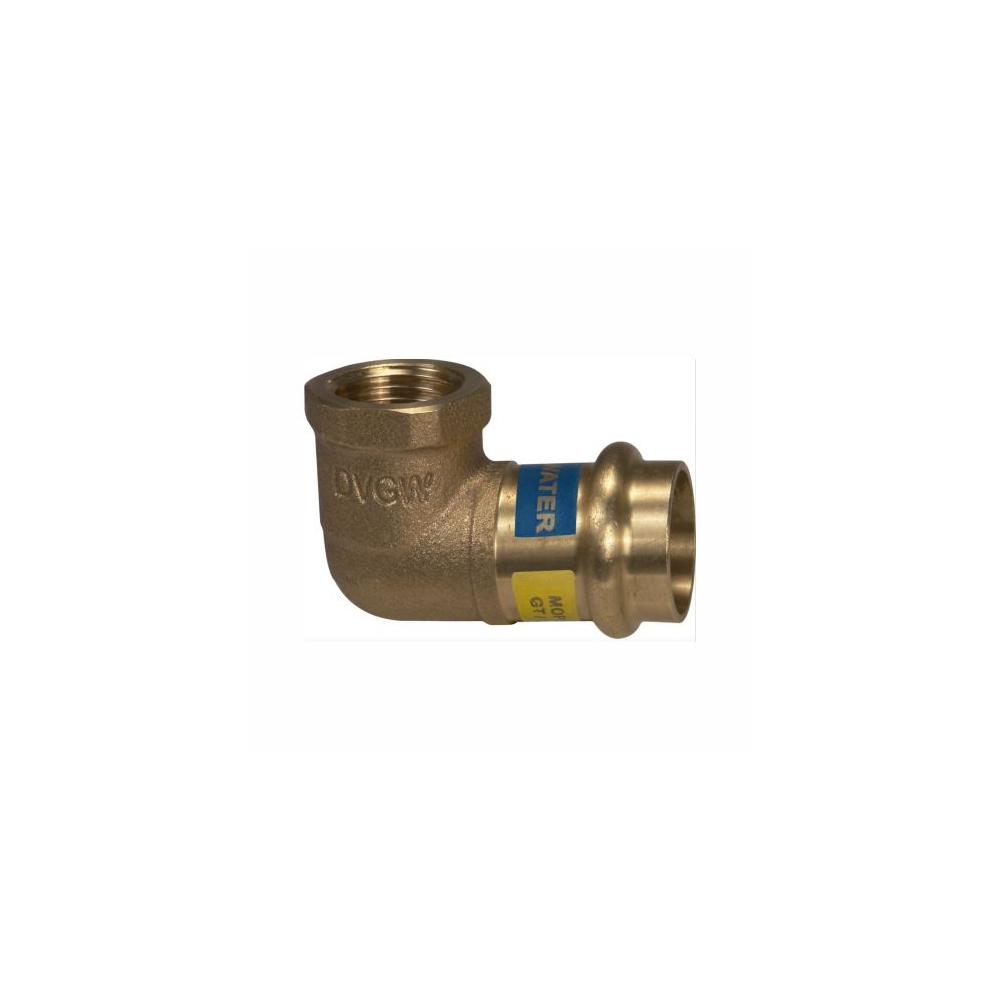

EFFEBI UNICO Curva 90° F raccordo a pressare rame-bronzo per acqua e gas

EFFEBI UNICO Curva 90° F

Raccordo universale per impianti idrici e gas, appartenente al sistema EFFEBI PRESS UNICO.

• Connessione a pressare femmina per tubo in rame.

• Uscita filettata femmina con corpo in bronzo RG5Pb.

La doppia marcatura identifica gli impieghi: giallo per gas e blu per acqua. Il duplice utilizzo permette di ridurre il magazzino e semplificare la gestione dei codici. La serie adotta il profilo V. Il codice del raccordo è RKF090V.

Collegamento tra rame e componenti filettati

Il gomito realizza un cambio di direzione di 90°. L'imbocco a pressare accoglie il tubo in rame. L'uscita filettata consente il collegamento ad altri sistemi. È utilizzabile con le valvole della serie Presstige.

Pressatura, guarnizioni e tenuta

Il sistema UNICO combina rapidità d'installazione e tenuta.

• La pressatura unisce il raccordo al tubo senza saldatura nel punto di connessione .
• La tenuta idraulica è ermetica e resistente.
• Le guarnizioni sono testate e certificate.
• L'O-ring rispetta EN 549 ed EN 681-1.
• La certificazione DVGW riguarda l'impiego gas della serie.
• Il profilo V identifica la serie per la pressatura.

L'installazione richiede tubi, attrezzature e procedure approvati per l'applicazione prevista.

Impieghi idrici, termici e gas

UNICO serve impianti sanitari e termici con un'unica serie di raccordi.

Gli impieghi comprendono acqua sanitaria e acqua potabile. È utilizzabile per riscaldamento, colonne montanti e raffrescamento. Sono inclusi sprinkler e antincendio, oltre all' aria compressa disoleata .

Per il gas sono previsti metano e GPL negli impianti ammessi.

La marcatura gialla distingue l'impiego gasda quello idrico.

La marcatura blu identifica l' acqua sullo stesso raccordo .

Il duplice impiego semplifica la gestione dei codici in magazzino.

L'idoneità per gas resta legata alle condizioni normative dell'impianto.

GAS DOMESTICO E SIMILARE

Portata termica nominale singola inferiore a 35 kW. Impianti realizzati in conformità alla UNI 7129:2015.

Il sistema comprende raccordi per impianti domestici a metano e GPL.

La scelta deve rispettare l'applicazione prevista e le procedure d'installazione.

GAS CIVILE EXTRADOMESTICO

Per portate superiori a 35 kW si applica la UNI 11528:2014.

REQUISITI DELLA SERIE

I raccordi rispettano UNI EN 11065 per classe 1 nell'applicazione acqua e classe 2 nell'applicazione gas.

La gamma comprende 20 tipologie di figure.

Sono presenti raccordi rame-rame e bronzo-rame .

Nella gamma, i filetti maschi sono conformi alla UNI EN 10226. Questa curva ha invece un'uscita filettata femmina.

Scelta della misura e collegamento

La misura selezionata deve corrispondere al diametro del tubo e alla filettatura del componente da collegare.

Il corpo in bronzo integra l'imbocco a pressare e l'attacco filettato.

La connessione femmina si abbina a componenti filettati compatibili .

La geometria angolare permette di cambiare direzione mantenendo il collegamento tra tubo e componente.

VERIFICA PRIMA DELL'INSTALLAZIONE

Verifica misura, applicazione e attrezzatura. Rispetta le procedure approvate e le norme applicabili.

FAQ

È adatto sia all'acqua sia al gas?

Sì. La doppia marcatura identifica entrambi gli impieghi, nel rispetto delle condizioni normative previste.

Quali attacchi presenta?

Un imbocco femmina a pressare per tubo in rame e un'uscita filettata femmina.

È utilizzabile con le valvole Presstige?

Sì, la serie UNICO è utilizzabile con le valvole della serie Presstige.
