Fantini Cosmi Intellicomfort cronotermostato settimanale da incasso

Fantini Cosmi Intellicomfort cronotermostato settimanale

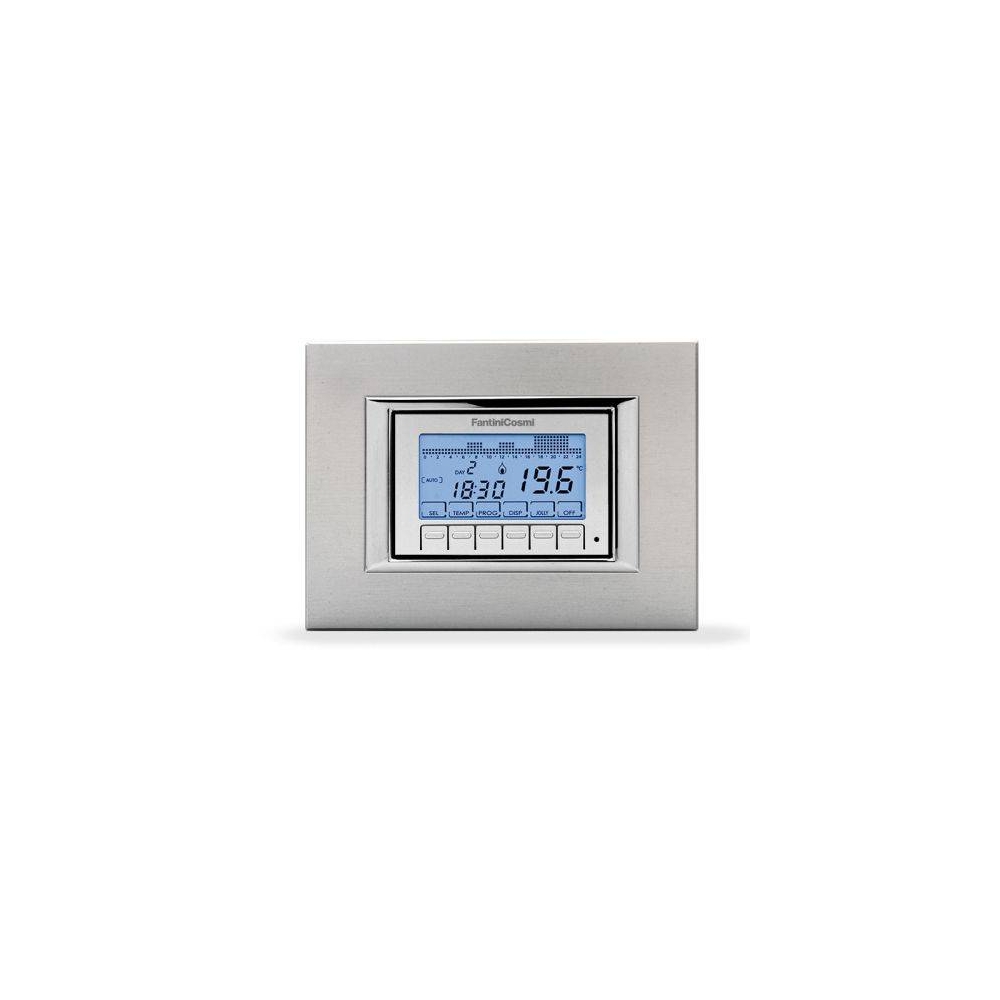

Il modello CH141A è un dispositivo elettronico a microprocessore per comandare impianti di riscaldamento e raffrescamento.

• Programmazione settimanale delle temperature.

• Corpo estraibile per programmare con l’apparecchio in mano.

L’alimentazione utilizza 2 pile alcaline AAA da 1,5 V, senza collegamento alla rete elettrica. Il software classe A si affianca alla microdisconnessione (1BU) . Il contatto in commutazione è libero da tensione. Il collegamento all’utilizzatore richiede 2 fili.

Kit multiplacca per scatole 503

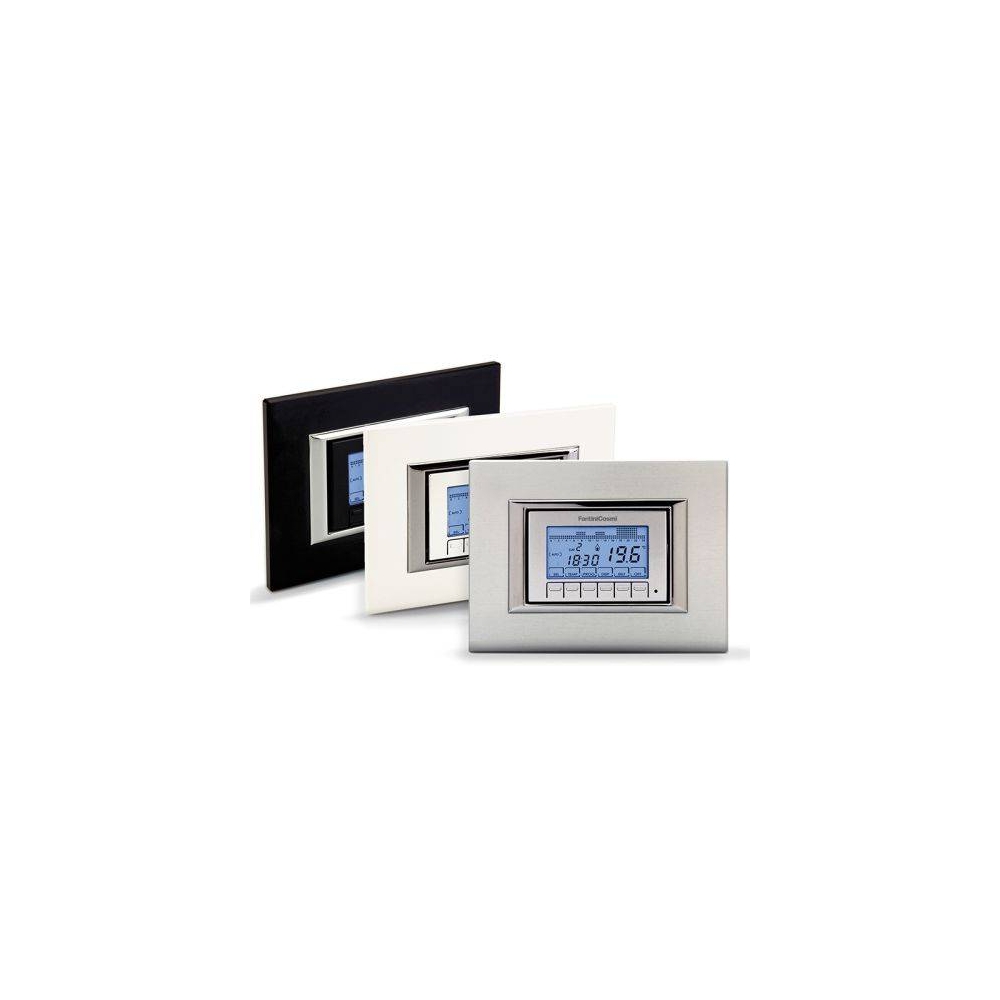

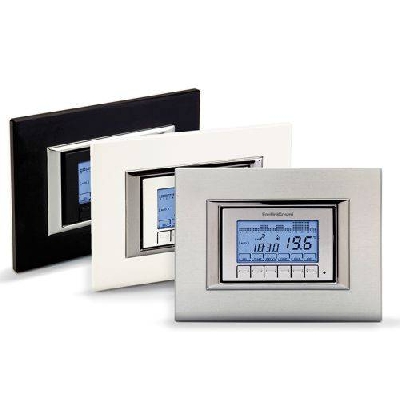

Il kit multiplacca comprende cronotermostato, cover bianco, silver ed antracite, telai e adattatori. Il montaggio avviene in scatole a 3 moduli tipo 503, mediante 2 viti a corredo. Gli adattatori permettono l’abbinamento alle placche commerciali compatibili.

Comandi e informazioni sul display

I 6 tasti frontali consentono l’accesso diretto ai modi di funzionamento.

• Il display combina simboli e cifre con elementi grafici per la lettura delle impostazioni.
• La temperatura ambiente è visibile sullo schermo.
• L’ora corrente accompagna le informazioni di regolazione.
• L’istogramma rappresenta il profilo di temperatura.
• Le 6 icone sono dedicate alla programmazione.
• La retroilluminazione LED blu illumina il display LCD.

È possibile selezionare la visualizzazione in gradi Celsius o Fahrenheit.

Regolazione manuale, automatica e Holiday

La modalità MAN regola l’ambiente alla temperatura impostata nelle 24 ore.

Con AUTO le temperature seguono i programmi orari su profilo settimanale. Sono disponibili T1, T2 e T3: tre livelli regolabili da 2 a 40 °C ciascuno.

Sono presenti due programmi predefiniti per iniziare la gestione stagionale.

Un programma è invernale, l’altro estivo, per riscaldamento e raffrescamento.

HOLIDAY segue il giorno H con orari e temperature dedicati.

Il programma Holiday predefinito corrisponde a Sabato e Domenica. Rimane attivo fino alla selezione di un modo differente.

La funzione Jolly offre inoltre una programmazione temporanea.

PROGRAMMAZIONE CON CORPO ESTRAIBILE

Dopo fissaggio e collegamenti, il corpo del cronotermostato può essere estratto dal telaio.

La regolazione può così avvenire tenendo l’apparecchio in mano.

I tasti permettono di modificare direttamente il modo corrispondente.

IMPOSTAZIONE DELLA TEMPERATURA

La regolazione procede per incrementi di 0,1 °C nell’intervallo 2–40 °C.

POSIZIONAMENTO NELL’AMBIENTE

Installare a 1,5 metri dal pavimento, lontano da cucine e fonti di calore , evitando finestre e porte .

La temperatura ambiente massima è 45 °C.

Il contatto supporta 5(3) A a 250 Vac .

Il collegamento del relè dispone di 3 morsetti a vite.

Controllo settimanale e integrazione nell’impianto

Il microprocessore gestisce la regolazione secondo orari e temperature impostate.

L’alimentazione a batterie evita il collegamento del dispositivo alla linea elettrica.

Il kit con adattatori supporta l’integrazione con placche compatibili a 3 moduli.

La scelta del modo operativo distingue la gestione costante da quella programmata.

LETTURA DEL PROFILO TERMICO

L’istogramma mostra il profilo, mentre ora e temperatura ambiente completano le informazioni sul display.

FAQ

Serve il collegamento alla rete elettrica?

No. CH141A funziona con 2 pile alcaline AAA da 1,5 V e si collega all’utilizzatore con 2 fili.

Quale scatola serve per il montaggio?

Serve una scatola a 3 moduli tipo 503. Le 2 viti di fissaggio sono a corredo.

Può comandare anche il raffrescamento?

Sì. Gestisce riscaldamento e raffrescamento, con un programma invernale e uno estivo predefiniti.
